粉末涂层质量攻坚：从橘皮到缩孔，现场问题一锅端

那天下午，车间里老张举着一块刚出炉的工件，脸色比烤焦的涂层还难看。“又缩孔了！换粉、调电压、清喷枪……折腾三天，到底哪儿出了鬼？” 我凑过去看——表面密密麻麻的针眼，像被针扎过一样。说实话，这种场面见多了，但每次都能让人血压飙升。粉末涂层这玩意儿，看似简单，一烤一喷，实际上猫腻多着呢。

粉末涂层技术发展了五六十年，从最初的流化床工艺到现在的静电喷涂，原理大家都懂：带电粉末吸附在接地工件上，再进固化炉熔融流平成膜。可就是这套流程，小问题能让你怀疑人生。不过话说回来，摸透了脾气，它比液态漆可靠得多——零VOC排放，利用率能到95%以上，边角覆盖也漂亮。今天咱们就聊聊那些让人头疼的缺陷，还有实战中总结出的野路子对策。

橘皮：老生常谈，但九成人搞错了方向

橘皮，涂层表面那层涟漪一样的起伏，几乎每个喷涂工都遇到过。多数人第一反应：粉料流动不行。加助剂，调配方……结果呢？十次有八次没卵用❗ 为啥？因为根子往往不在粉末本身，而在固化曲线。

粉末的熔融黏度曲线有个“窗口期”——在某个温度段内黏度最低，流平最顺。你的固化炉如果升温太慢，粉末在低黏度阶段停留过长，先接触工件的底层已经固化，表层还在流动，硬生生拉出皱纹。反之升温太快，瞬间结皮，连流平的机会都没有。我见过最离谱的操作，是有人为了赶产量把链速提了30%，结果整批货全成橘子皮，最后全返工……损失十几万。

问：怎么快速判断橘皮是粉末问题还是固化问题？
答：简单！换一个品牌粉料，在相同固化条件下试喷。如果橘皮消失或减轻，那八九成是粉末；如果照旧，恭喜你，得查炉温了。用炉温跟踪仪实测，务必确保工件表面温度曲线落在粉料厂商推荐的窗口内，记着——是工件表面温度，不是炉膛空气温度，这俩差远了。

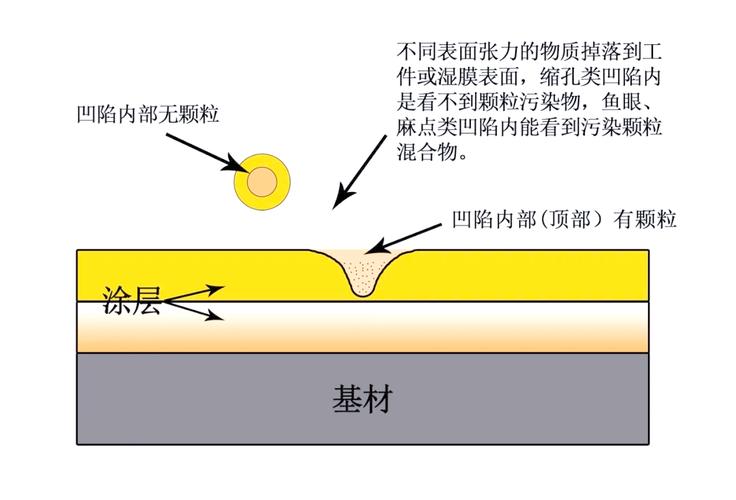

缩孔：比头发丝还细的祸根

缩孔这毛病最烦人，因为它总是突然出现，又可能莫名其妙消失。表面看就是一个个小凹坑，有时候中间还有颗粒。根源基本都不在喷房，而是前处理。油污、硅酮、哪怕是压缩空气里的一点点油水，都能造成灾难。我遇到过最奇葩的一次：缩孔只出现在每天下午三点以后。查了一星期才发现，隔壁生产线下午要用脱模剂，风一吹，微量的硅雾飘过来……那玩意儿，ppm级别就够毁灭涂层。

所以，前处理的脱脂槽、水洗槽、磷化或锆化槽，必须像盯贼一样盯着。碱度、游离酸、促进剂浓度——这些参数调好了能救命。还有压缩空气，冷冻干燥机和精密过滤器的钱不能省，否则你就是和缩孔长期共存。

问：已经出现缩孔，怎么快速排查源头？
答：别慌，一步步来。先换一个批次粉末，排除粉料受污染；再彻底清理喷枪、供粉泵、粉管，确保没有积粉带脏东西；然后在喷房挂一张白纸，空喷几分钟，看纸上是否有油点。如果没有，集中火力查前处理和压缩空气。有时挂具上的防锈油滴落也会导致，所以定期烧烤挂具也得上心。

附着力崩塌：那些看不到的膜下腐蚀

附着力测试划个格，用胶带一粘，掉一片——那感觉，简直想砸工件❗ 多数人马上怀疑前处理没弄干净，这没错，但还有一种情况：固化过度。粉末涂层在过高温度或过长保温下，膜层会变脆，内聚破坏，附着力反而下降。尤其是聚酯体系，耐候性是好，但烤过了就“粉”得像饼干。所以固化炉的温控精度要在±5°C以内，炉温均匀性得定期校验。另外，工件材质也很关键，铸铝件孔隙多，预热不充分的话，空气膨胀起泡，直接破坏附着力。这点在摩托车轮毂涂装线上是血的教训。

现在不少高端生产线上了红外预热，进喷房前把工件烤到比室温高5-10°C，干爽又不起颗，还能减少上粉厚度差异。💡一个小技巧：测附着力别只划格，拿硬币刮刮，如果漆膜像树皮一样成片翘起，那是有层间附着力问题，多半是粉末底层没固化透，或者底粉和面粉不兼容。

粉末涂层的最前沿：低温与回收

环保法规越来越紧，传统180-200°C的固化对能源消耗太不友好了。这几年低温固化粉末发展很快，有些体系120°C就能交联，能耗大降，还能喷塑料件和敏感金属。不过说实话，目前低温粉的耐候性和储存稳定性还不算完美，边缘覆盖也比高温粉差一些。但日本已经有生产线做到130°C固化，盐雾1000小时没毛病，不得不服。

另外粉末回收系统的改进也值得关注。旋风分离加烧结板过滤，回收粉利用率能提到99%以上，而且细粉比例可控，这对表面效果影响巨大。现在有些涂装线开始用AI视觉检测橘皮和颗粒，直接和回收系统联动，自动调节粉料配比……未来已来啊！

问：如果打算切换低温固化粉末，设备上需要注意什么？
答：首先，固化炉的均温必须升级，因为低温粉对温度波动更敏感。其次，前处理要更洁净，低温下膜层流平时间稍长，任何灰尘都会放大成颗粒。最后，务必做全面的性能测试，包括耐冲击、杯突、热水浸泡，别轻信供应商的 datasheet。我就见过吃过亏的：低温粉末喷的铝型材，夏天太阳一晒全部失光，后来查证是树脂交联密度不够。

粉末涂层这行，说到底是个系统工程。从脱脂剂的选择到固化炉的循环风，每一个点都连着呢。你只有钻进去，多问几个为什么，才不会被表象迷惑。老办法不一定对，新概念不一定灵——关键是掌握底层逻辑，再灵活迭代。行了，今天先聊这么多，得去车间看看那批给工程机械喷的底盘件了，听说又有点小麻点……唉，永无止境。
