机械加工（切削）颤振的底层逻辑与工程解法

颤振。又是颤振。去年在云南一家模具厂，老板老周指着停摆的龙门铣，脸色比冷却液还绿。他说，新刀刚装上去，切了不到十分钟，工件表面就起了波纹——肉眼可见的振纹，深度超差0.08毫米。整块P20钢废了。我凑近主轴，闻到那股焦糊味，就知道事情没那么简单。

其实振动这事，只要玩过车床的都懂。粗加工时哐哐作响，那是断续切削冲击。我说的是另一种——再生颤振，切削加工里的幽灵。它不靠外界强制激发，而是系统自己“嗨”起来。一旦起振，刀尖振幅瞬间飙到几十微米，别说精加工，粗切都可能崩刃。最邪门的是，有时候你降了转速反而更抖，升了进给反倒安静了。这完全反直觉，对吧？

颤振是怎么毁掉一把刀的？

原理不复杂。上次在展会上，有个老工程师跟我说：“你们这些搞学术的把颤振搞得太玄乎，其实就是刀子在工件表面‘犁地’时，前一刀的振纹留下高低起伏，后一刀切上去，切屑厚度忽大忽小，切削力也跟着波动。波动又反过来加剧振动，就这么恶性循环。” 这话糙理不糙。但这里面有个关键——相位差。如果前后两刀波纹的相位差是0度或180度，切厚基本稳定，振动会衰减。但要是相位差在90度左右……灾难就来了，切削力波动与振动位移接近同相，能量不断注入系统，振幅指数级增长。三秒钟，刀尖就红热。

我见过最离谱的一次：高速铣铝合金，用直径16的硬质合金立铣刀，悬伸150，切深2毫米，转速18000转。一开始嗡嗡声很小，像蜜蜂。突然一声尖啸，像火车急刹，吓得操作工直接按了急停。主轴扭矩保护都还没来得及动作，刀已经断了。刀柄上那圈发蓝的氧化色，说明局部温度至少600度。颤振的能量密度，远超想象。

传统方法为什么经常失灵？

教科书上那套——调节转速、减小切深、换刚性好的刀具……有时候管用，有时候就是安慰剂。我痛恨这种不确定性。尤其在小批量多品种的车间，不可能为每道工序做详细的稳定性叶瓣图。那玩意儿需要锤击模态测试，测出整个工艺系统的频响函数，再计算临界切深。问题是，很多工厂连个力锤都没有，更别说靠谱的加速度计了。😟

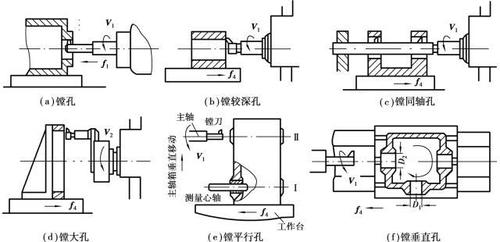

有一回在浙江，一个做半导体设备零件的厂子，加工316L不锈钢阀体，内孔镗削总是振。他们试过加重刀杆、调整中心高、甚至拿橡皮筋捆阻尼块……效果时好时坏。我用便携式测振仪一测，主振频率在620Hz左右，和镗杆的第四阶弯曲模态对上。后来发现是刀杆与主轴锥孔的接触刚度不足——拉钉没拉到位，锥面有轻微锈蚀。清洁锥孔、换新拉爪后，振幅降了70%。你看，有时候问题根本不在切削参数，在于结构连接刚性被忽视了。

还有种常见误区：以为刀具牌号越硬越抗振。实际上，韧性差的材质阻尼本身就低。金属陶瓷（Cermet）比硬质合金脆，振动时能量耗散少，反而更容易起振。而高速钢刀具即便弯曲变形大一些，内部阻尼却能吃掉不少振动能。所以粗加工用韧性牌号，不是没道理的。这细节，很多工艺卡片上不会写。

动态刚性——看不见的博弈

机床样本上标的都是静刚度，多少牛/微米。可切削是动态过程，刚度随频率变，而且在某些频率点上甚至会掉到负值（别惊讶，相位反转导致）。负刚度就是振动放大器。我们真正要追求的，是动刚度。它由质量、阻尼、刚度三者的耦合决定。想提升动刚度，要么加阻尼（比如在刀杆里灌阻尼油），要么移频率（增加质量或调刚度把共振峰移出切削力谐波范围）。但现场最现实的法子，是让转速避开不稳定叶瓣区。

去年帮一家航发叶片五轴加工厂调工艺，用的是直径6毫米的锥度球头刀，加工钛合金叶身。振动导致表面粗糙度Ra超1.6，后续抛光大半天。我们做了个简化的在线敲击——用铜棒轻敲刀尖，采振动信号，傅里叶变换找出主模态780Hz。再结合切屑宽度和刀齿通过频率，算出稳定性图，最后把主轴转速从12000降到10500，切宽0.6不减，振动居然消失了。现场工程师一脸不可置信：“这差个1500转就有这么大差别？” 我拍拍他肩膀：“相位对了，能量就泄了。” 那种能亲手解决神秘问题的感觉，挺上瘾的。💡

现场实战：参数调优的野路子，但管用

我喜欢在机床上直接“玩”参数。不是盲目试错，是带着听觉和触觉去感知。耳朵是最便宜的传感器。如果声音从嘈杂的“沙沙”变成有节奏的“嗡嗡”或尖啸，那就是颤振前兆。这时候立刻微调速度倍率（比如从100%调到105%或95%），有时就能躲开。切屑颜色也能警告你——发蓝甚至发黑，说明切屑带走大量热，但振动可能已经让切削温度分布不均了。

还有个技巧：变进给加工。如果无法改转速（比如螺纹切削），可以试试在刀刃即将切入的区域故意做出微小的高低差——用前一刀略微改变进给量，让下一刀切厚周期性变化，打破再生效应的相位锁定。这有点像给系统注入“伪随机”噪声，干扰自激形成。这法子我在普通数车上试过，效果惊艳，但对编程要求高。

最后啰嗦一句：千万别小看切削液。水基切削液浓度低了，润滑差，刀尖摩擦加剧，也容易诱发振动。尤其是攻丝和铰孔，浓度直接关联扭矩稳定性。我见过一个案例，乳化液浓度从5%提到8%，振动就缓解了。这类看似无关的变量，往往藏着答案。

说到底，机械加工（切削）这门手艺，从十八世纪的车床到今天的高速五轴，核心挑战就没变过：用脆弱的刀刃去驯服桀骜的金属，让力量与精度在微米级对话。颤振，只是这场对话里最刺耳的一句杂音。理解它，利用它，甚至和它共舞——那才是工程师的浪漫。❗
