说实话，第一次见到阳极氧化膜被刮花的瞬间，我差点骂出声来。那批铝合金零件，客户还等着装机呢——表面一道划痕，整个防护层就算废了。但又能怪谁？自己前处理没整干净，挂了点油污，膜层附着能好才怪。不过，阳极氧化这玩意儿，玩久了真会上瘾。当那个哑光黑的氧化膜在电解液里慢慢长出来的时候，你会觉得，这金属活了。
没有这层膜，铝合金就是个“娇气包”

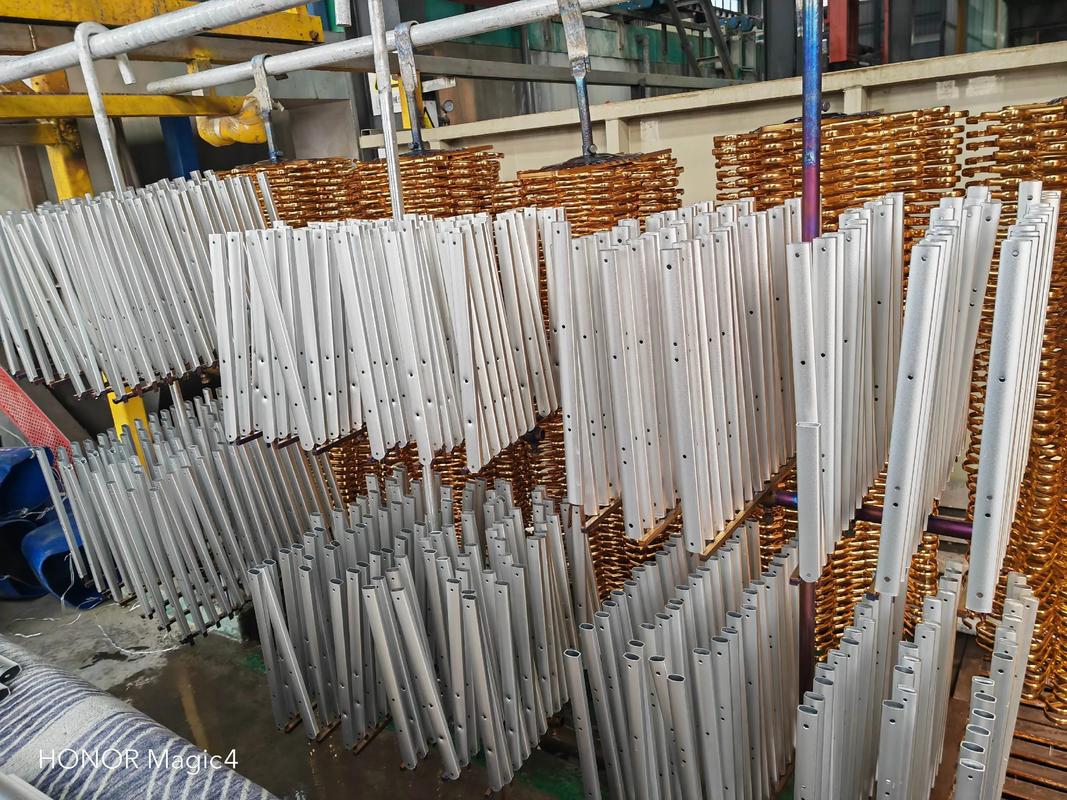

铝这金属，轻，强度也够，就是太容易“哭”——潮湿空气里放几天，白斑、黑点全来了。刷漆？时间一长起皮。镀层？电位差腐蚀更狠。所以你会发现，很多高端电子产品外壳、汽车摆臂件，甚至航天零件，用的都是阳极氧化处理。原理不复杂：把铝件挂在电解液里当阳极，通上电，表面那层天然氧化膜被强行“催肥”，长成一层致密且带微孔的氧化铝层。这层膜有多狠？硬度可以逼近刚玉，900HV都打不住。
但别以为随便泡一下就行。电解液配方、温度、电流密度，差一丁点儿，出来的膜要么薄如纸，要么直接粉化。我试过用硫酸直流氧化，20%浓度，15℃，结果夏天没开冷却，槽液飙到28℃，整批货全成了白粉——手一蹭就掉渣。那种绝望，你可懂？
颜色背后的门道：不是染上去那么简单

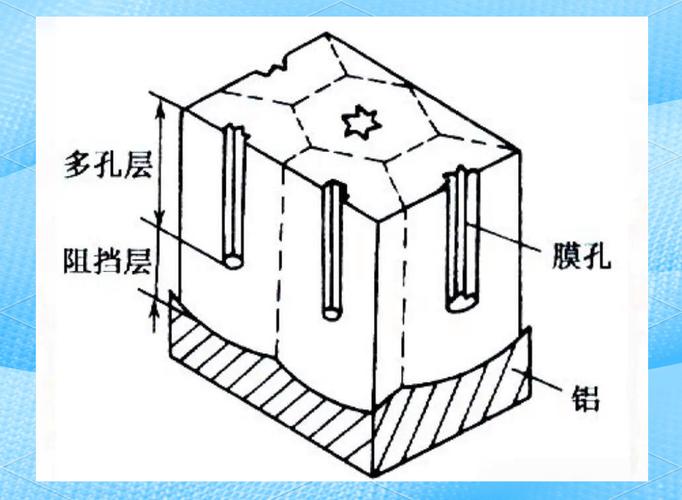

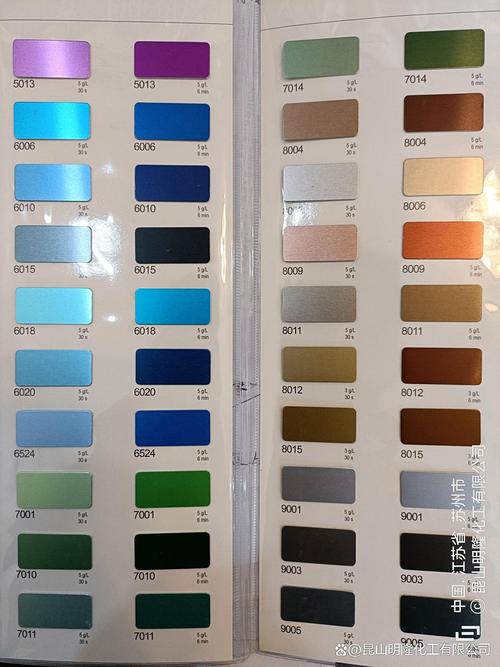

很多人觉得，阳极氧化后的五颜六色就是表面刷了层染料。大错特错。氧化膜的微孔结构才是颜色落脚的地方。膜层本身就是透明的，靠无数纳米级孔洞吸附染料，再封孔锁住。所以，颜色牢不牢，根本在于封孔质量。你有没有见过用了三年的手机壳，阳极膜褪色成一片斑驳？那就是封孔没做到位，染料又跑出来了。
不过，最近几年流行电解着色，不用有机染料，直接通过电解让金属离子沉积在孔底，光线一折射，显出青铜、香槟、甚至黑色。这种色靠的是结构，耐晒度直接拉满。我去年给一家户外灯具客户做的阳极氧化黑色，用的就是锡镍混盐电解着色，两年日晒雨淋，ΔE值还在 1 以内。那一刻，真有点小骄傲。
别踩这些坑，都是真金白银砸出来的
⚠️ 前处理清洁度是个无底洞。脱脂不彻底？挂灰、发花、局部烧焦，什么怪病都来了。我养成了一个习惯：脱脂完用纯净水做水膜测试，30秒内水膜不破，才算合格。还有，挂具接触点必须牢靠，不然导电不畅，膜厚能差到天上。
❗ 草酸阳极氧化慎碰。确实能做出耐磨性变态的厚膜，但电解液有毒，还挑材质，含铜的铝合金进去，膜层容易发脆。除非你接的是军工防弹件，不然还是踏踏实实玩硫酸硬质氧化吧。
💡 千万别忽略铝材本身。6061和7075阳极出来的颜色就不同，后者锌多，氧化膜偏暗灰。我吃过亏，客户给的样板是6063，我拿库存的2024去试，做出来颜色深了两个调，全部返工。现在学乖了，先测合金成分，再定工艺参数。
问：阳极氧化膜真的百分百防腐蚀吗？
答：想得美。阳极氧化膜是绝缘的，化学稳定性高，但它的弱点就是微孔——如果封孔不严或者后期被刮伤，腐蚀介质照样渗透进去，基材一样烂。所以海洋环境用的零件，我通常建议做微弧氧化或者外加涂层封闭。别信商家吹的“永不生锈”，科学面前没有神话。
问：为什么我做的阳极氧化膜总是不够亮？
答：亮度这玩意儿，跟基材表面粗糙度直接挂钩。前处理时没做化学抛光或电解抛光，指望氧化膜把表面填平？抱歉，膜层只是复制表面形貌，坑坑洼洼进去，出来还是坑坑洼洼。先把 Ra 降到 0.2μm 以下再谈镜面效果吧。还有，一次氧化时间过长，膜层会变雾——那是膜孔过度溶解的后果。
这几年，行业变化太快了。环保压得人喘不过气，六价铬封孔基本绝迹，无镍、无氟的环保工艺逼着人不断试错。自动化控槽技术倒是越来越成熟，电流密度、温度实时调节，省心不少。但机器再聪明，也顶不上老师傅看一眼膜层光泽就知道哪里不对劲的本事。
阳极氧化这东西，说到底是人和铝的对话。它把一块冰冷的金属，变得既有铠甲，又有颜值。而每一个做氧化的人，都在和划痕、色差、起粉较劲，痛并快乐着。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化工艺揭秘：从生锈烦恼到完美防护，我走过的弯路 https://www.dachanpin.com/a/tg/63883.html
