超声波加工:那些老师傅都未必知道的硬脆材料克星

说实话,干了二十年机加,第一次见超声波加工实况时,我差点以为是魔术。一根变幅杆顶着金刚石磨粒,在陶瓷上“滋滋”几下——没火花、没铁屑横飞,声音尖得像耳鸣,然后,一个真圆度0.002毫米的孔就出来了。邪门。

后来我专门跟了好几批活儿,才慢慢想通这里头的门道。不过,时至今日,厂里还有老钳工怀疑这玩意的寿命,呃,只能说思维定势太可怕。超声波加工绝不是噱头,是硬脆材料微加工的隐形冠军,尤其这两年,手机陶瓷背板、半导体晶圆划片、航空单晶叶片微孔,这些高端领域离开它,产能得直接腰斩。

原理?说穿了就一层窗户纸

别被“超声波”唬住。本质上就是靠高频振动——频率通常在18~40 kHz——去驱动悬浮在工件与工具之间的磨料,让磨粒像小拳拳疯狂锤击工件表面。每一次撞击,剥离的量都是微米级。所以它根本不属于传统切削,而是典型的磨粒冲击剥落。

关键在哪儿?工具不作回转运动,只沿轴向振动,这直接终结了常规刀具的扭矩问题。玻璃、陶瓷、石英、碳化硅……这些换普通刀立马崩刃的料,在超声波面前,服服帖帖。❗不过,很多人误以为工具得是金刚石,其实工具材料只要比工件硬就行,例如加工钨钢,工具可用淬硬钢。

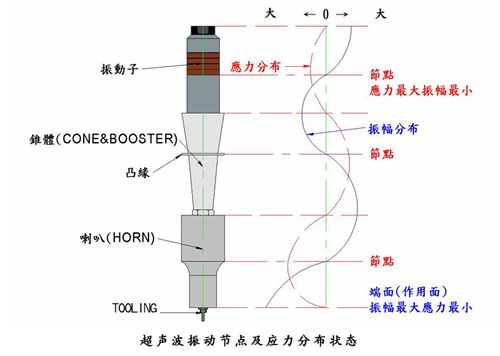

超声波加工变幅杆与工具头振动示意图
超声波加工变幅杆与工具头振动示意图

但真正的挑战,是振幅的把控。振幅过大会导致磨料飞溅不均匀,孔壁粗糙度飙升;振幅太小,你又干瞪眼,材料去除率低得令人发指。而且,你还得配合恒力进给系统,否则工具会被“弹开”。这都是经验活儿。

这些场景,它几乎不可替代

聊应用之前,我必须吐槽一下国内某抄袭成风的设备商——把进口超声主轴拆了仿,结果谐振频率漂移一塌糊涂,客户报废了十几块氧化锆陶瓷,损失够买一台新机。所以啊,别信那些花里胡哨的参数,频率自动跟踪与振幅恒定技术才是灵魂。

那么,哪些活儿必须请超声波出山?

  • 深小孔:直径0.3mm以下,深径比超10:1,比如喷丝板、航空涡轮叶片气膜冷却孔。传统钻削是妄想,电火花又怕重铸层,超声波能干净利落啃出来。
  • 异形通孔/盲孔:只要把工具头做成相应的形状,三角形、六边形,甚至花瓣形,都能复制过去。这比电火花方便一万倍,因为无需电极损耗补偿。
  • 硬脆材料切割:像硅片划片,现在有超声辅助金刚石线锯,切缝窄、崩边小。2024年上海光伏展上,某厂展示了用超声振动辅助多线切割单晶硅,出片率直接提升11%,震撼。
  • 表面强化:你没想到吧?通过超声冲击,能在金属零件表面压出残余压应力,提高疲劳寿命。这在重载齿轮、曲轴处理上已成标配。

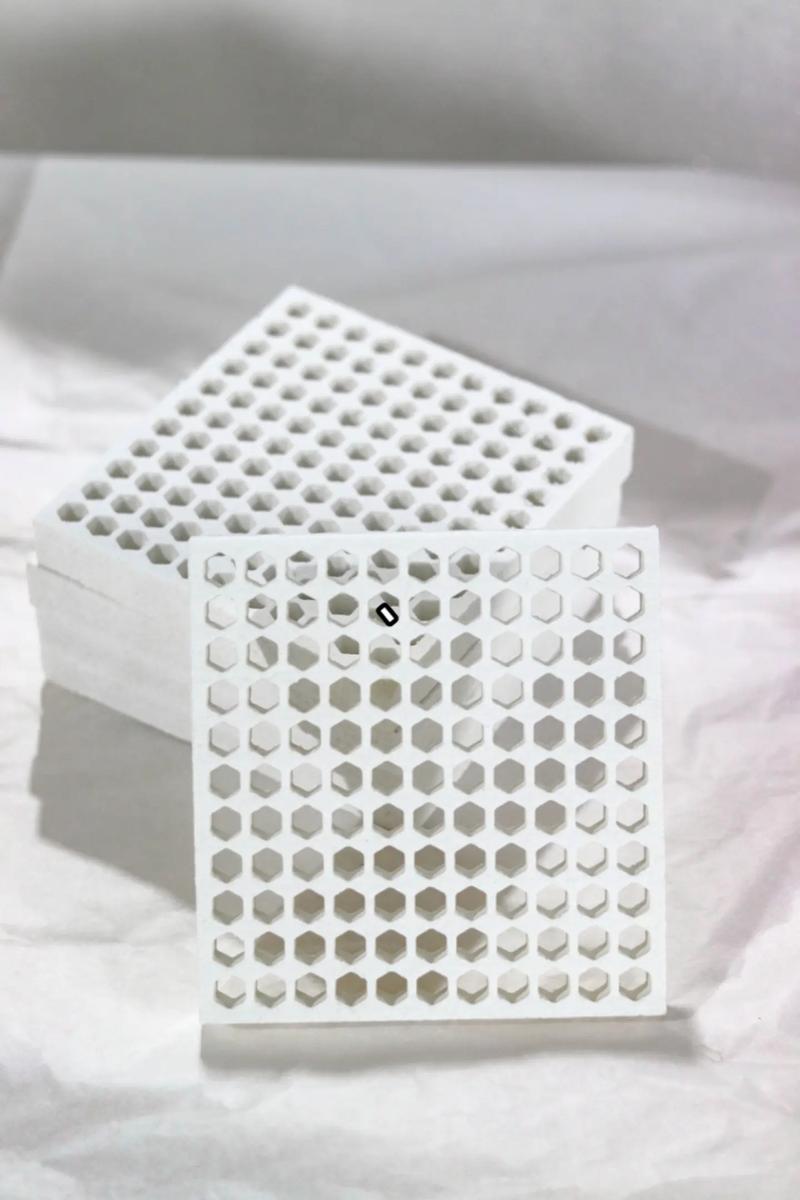

超声波加工陶瓷手机外壳异形孔实物图
超声波加工陶瓷手机外壳异形孔实物图

别踩坑!这几点操作细节能救命

别踩坑!这几点操作细节能救命
别踩坑!这几点操作细节能救命

去年我当技术顾问,帮一家医疗器械厂调试超声微孔机,加工人造髋关节的氧化锆。结果,头三天成品率只有60%,愁得我半夜睡不着。后来发现——操机小伙图省事,没按比例调配磨料悬浮液,浓度忽高忽低。气得我当场拍桌子💢,这些都是前人真金白银换来的教训!

磨料选择:碳化硼、碳化硅、金刚石,得看工件材质。粒度一般240#~800#,粗加工用粗粒,精加工用细粒。但混粉要均匀,不能沉淀,最好带循环搅拌系统。

静压力:工具施加给工件的力,别瞎猜。薄壁件、脆性大的,压力要小到几十克力;厚件可加到几百克力。压力过大,磨料就被碾碎或挤飞,材料去除率反而下降——很反直觉,对吧?

工具磨损:虽然工具不转,但底端还是会损耗,导致尺寸变小。机智的作法是定期“修整”工具头,或者干脆用超声振动辅助车削,让刀具沿切削方向高频振动,减少摩擦,专治钛合金这类难加工材料,刀具寿命延长3倍不止。

读者实操问答

问:超声波加工到底能加工多硬的东西?听说钻石也能干?

答:理论上,只要工件硬度不超过磨料硬度,都能干。工业钻石(莫氏10级)?别做梦,那得用激光了。但碳化硅(莫氏9.5级)没问题,用金刚石磨料就行。常用于陶瓷(如氧化铝、氮化硅)、玻璃、石英、宝石、硬质合金。不过,其实更关键的不是硬度,而是脆性——材料得有脆性断裂倾向,纯塑性材料比如铜铝,效果反而很差,因为磨粒会嵌入表面,惨不忍睹。

问:它和普通磨削相比,最大的优势在哪?为什么非用超声波不可?

答:核心差异在切削力与热损伤。普通磨削是砂轮高速旋转“刮”材料,力大、温升高,硬脆件极易崩裂或烧伤。超声波加工是微米级冲击剥离,宏观切削力极小,甚至低于1牛顿,而且根本不起热,因为磨粒与工件接触时间极短,热量全靠悬浮液带走。举个例子,去年我经手一个碳化硅卫星反射镜轻量化孔系加工,客户要求孔壁无微裂纹,常规加工全军覆没,超声波轻松达标。

最后啰嗦一句,超声波加工组合灵活性很高。现在流行超声辅助加工——比如给铣削主轴叠加轴向超声振动,难加工材料(钛、镍基合金)的切削力能降30%以上,表面粗糙度也改善。这项技术,才是工艺升级的隐形财富。不过,你得找靠谱的系统集成商,千万别被野路子忽悠。
