时间敏感网络（TSN）：让工业通信不再“卡脖子”的狠角色

我头一回在现场碰到实时通信崩掉的时候，差点把调试电脑砸了。

那是一条汽车焊装线，不到两百个节点，用的还是某知名品牌的PROFINET。结果呢？周期抖动动不动就上三位数微秒，铆接工位的同步误差直接干到毫秒级——别小看这一毫秒，焊钳电极蹭过去早了几微秒，熔核深度就不合格。后来查了整整三天，发现是某台交换机的时钟晶振老化，加上网络负载一冲，整个环网差点连锁脱机。😩

当时我跟团队说：这破网谁爱调谁调，老子受够了。这还没完。换完交换机，产线升了个视觉检测系统，数据量一激增，实时帧又被一顿乱挤。说实话，这一刻我才真正意识到——传统工业以太网那套“尽力而为”的底层，根本扛不住智能制造的需求。

于是开始认真琢磨时间敏感网络（TSN）。这玩意儿不是什么新概念，IEEE 802.1工作组鼓捣了十几年。可真正在工业圈热起来，也就是近三四年的事。🤔

TSN不是“更快”，而是“更讲信用”

很多人一上来就问：TSN是不是把带宽提到10G？是不是搞成全双工就完事了？错了，大错特错。

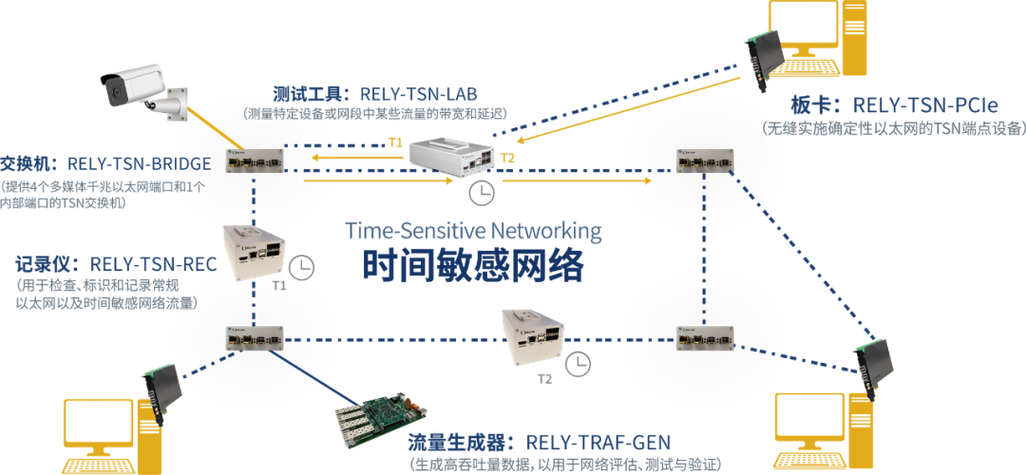

TSN的精髓根本不是带宽，是确定性。打个比方：传统网络像快递高峰期，你的包裹可能先扔分拣中心晾一宿；TSN则是给每个包裹贴了张“必须10:15前上飞机”的标签，而且机长真会等。它靠的是一整套协议族：802.1AS（时钟同步）、802.1Qbv（时间感知整形）、802.1Qbu（帧抢占）……一堆数字看着头大，但核心就一件——把时间切成固定时隙，保证关键流量准时发车，绝不被非实时数据堵在门口。

我记得第一次看TSN测试数据的时候，直接惊了：在64字节帧、1Gbps背景下，端到端延迟抖动控制在±50纳秒以内。50纳秒什么概念？光在光纤里才跑了十米。想想之前那台破交换机，能差出几百微秒，简直是石器时代到太空站。❗

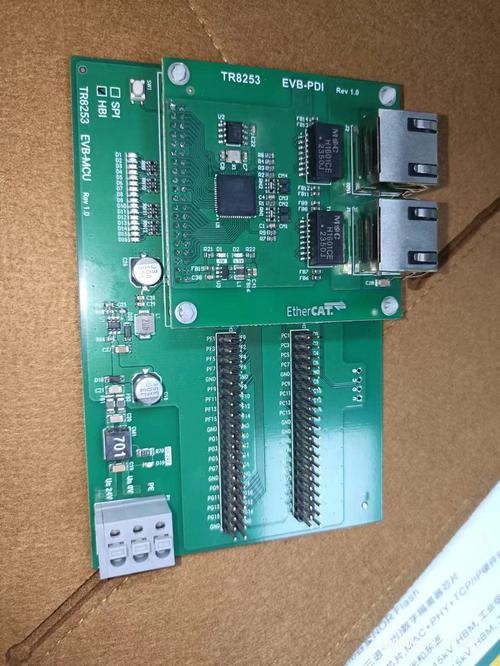

问：我们厂里现在用着EtherCAT，挺稳的，有必要切TSN吗？

答：这个问题我至少被问了二十回。先说结论：暂时不急，但必须开始准备。EtherCAT、POWERLINK、PROFINET IRT都是典型的“第二层实时”，靠主站轮询或者集束帧，确实能跑出微秒级周期，可一旦跨VLAN、上云、混跑视频流，它们就露怯了——好比内河驳船进了远洋航道。TSN最大的诱惑是融合：一条线缆，既传伺服指令，又跑4K摄像头数据，还能跟MES直通。以后产线重构，不用再拉两套物理网，IT和OT的人也不用天天打架。但如果你就两条小型装配线，对OT/IT融合没刚需，那再观望两年也无妨。不过话说回来，新上的核心设备，比如机器人控制器、视觉工控机，采购时最好确认人家是不是已经带TSN接口了。别等到三年后升级抓瞎。

从“可用”到“敢用”：TSN的落地卡在哪？

理想很丰满。可一说到真正把时间敏感网络（TSN）铺到车间地板上，不少人就犹豫了。最大的拦路虎不是技术，是配置复杂度。

举个真实例子：一个支持802.1Qbv的交换机，光门控调度表就得规划几十条流，每条流又得绑定优先级、VLAN、源目MAC……这活计让PLC工程师干？劝你趁早买保险，脑袋会爆。目前能把这套配置做顺手的工具，只有极少数厂商的专用软件，而且各家实现还没完全互通——你买A家的交换机，B家的TSN endpoint，互操作测试通过率大概就是“碰运气”级别。IEEE倒是搞了profile（比如IEC/IEEE 60802），可还在修修补补。

还有个现实打击：老线改造。给一台用了十年的西门子S7-300加TSN？不可能。所以现在多数案例都是新建的柔性产线，或者精准运动控制要求极高的场景，比如半导体封装、动力电池叠片。这些线体的共同特征是多轴同步、微秒级抖动容忍。我曾经去一家锂电池工厂，他们的叠片机要20轴联动，控制周期250微秒，用TSN直接把同步误差从原来的±3微秒压到了±0.3微秒，产速提了12%。💡

问：TSN和5G总绑在一起说，这俩到底是什么关系？

答：哈哈，这问题问得好。简单讲：5G提供无线管道，TSN保障时间秩序。比如AGV在车间里跑，要是用常规Wi-Fi，漫游切换时延能飘到几百毫秒，小车直接“秒变瞎子”，撞上工装架不是没可能。把TSN的时钟同步和调度机制“投影”到5G系统里（3GPP R16开始定义的5G-TSN集成），就能让无线链路也具备确定性——端到端时延能控在1毫秒以内，且抖动低于1微秒。这样一来，移动设备、旋转关节上的传感器，就能彻底甩掉线缆，还能跟有线TSN域无缝对表。不过目前5G TSN翻译器的成本还高得离谱，普及估计得等到2025年以后了。

别被“标准全家桶”忽悠，选型要动真脑

现在市面上的“TSN交换机”宣传忽得飞起，但真正配齐了全套协议的没几家。很多只支持802.1AS和基础的802.1Qbv，帧抢占（802.1Qbu）和流预留（802.1Qcc）根本没影。还有些拿AVB（音视频桥接）换个皮就当TSN卖——AVB确实是TSN的前身，可它的延迟目标是在2毫秒内，用于车载信息娱乐还行，工业伺服控制？门儿都没有。

所以我特烦那些张口“全栈TSN”的销售。你问他怎么实现无缝冗余（802.1CB），他眼神就飘了。劝各位工程师朋友，选型时死磕三样东西：时钟同步精度（必须支持gPTP，且同步误差≤100ns）、门控调度粒度（最好支持亚微秒级配置）、以及流预留协议兼容性（看它支不支持可插拔的集中式或分布式配置模型）。对了，测试工具也得备齐——Ixia、Spirent的TSN测试套件贵得吐血，但不用的话，你永远不知道那些“宣称”能用Qbv的交换机，在64字节小帧满负载时会不会偷偷丢关键帧。

写到这儿，想起来去年帮人调试的一条离散制造线。他们上了TSN，结果同步老飘动。最后查到是因为网络里混了一台不支持802.1AS边界时钟的老旧打印机——交换机自动降级成普通桥了。所以啊，工程纯度比技术本身更难搞。

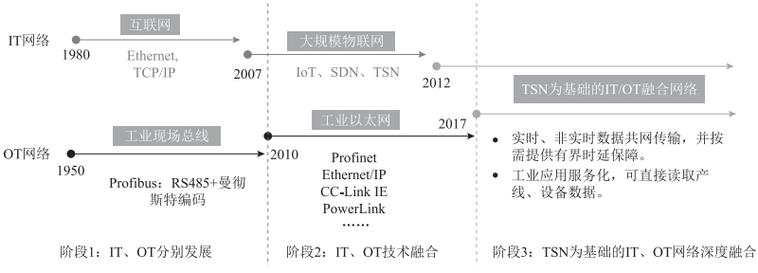

未来：TSN会不会吃掉所有工业总线？

说实话，不会，起码十年内不会。工业现场永远有成本优先的简单设备，一个光电传感器两块钱，你给它塞个TSN网卡？疯了。但是，在需要高集成度、高柔性、高数据融合的场景——比如汽车总装、锂电、半导体、物流分拣——TSN一定会成为骨架。而且一旦TSN的配置自动化、即插即用到了一定程度，它就会像USB取代串口一样静悄悄地蔓延。到那时，我们现在争论的“选哪种实时以太网”也许就成了历史菜渣。

我常说一句话：网络这东西，平时感觉不到就是最好的。等哪天产线停了、良率降了，大伙儿开始扒拉数据包，往往已经晚了。TSN就是在让你“永远感觉不到”的路上，迈了一大步。至于这一脚踩得实不实，就看各位的智力和胆识了。😉
