金属增材制造避坑指南：我踩过的那些坑与意外之喜

上周，又有一家做模具的老板跑来问我——“小张，你说这金属3D打印到底靠不靠谱？” 他手里捏着个印着网格结构的塑料演示件，眉头皱得能夹死苍蝇。我咧嘴笑了笑，没直接答。因为五年前，我蹲在打印车间地上捡起第一个开裂的叶轮时，表情估计跟他一模一样。

一、金属打印不是塑料打印的升级版——它是另一门手艺

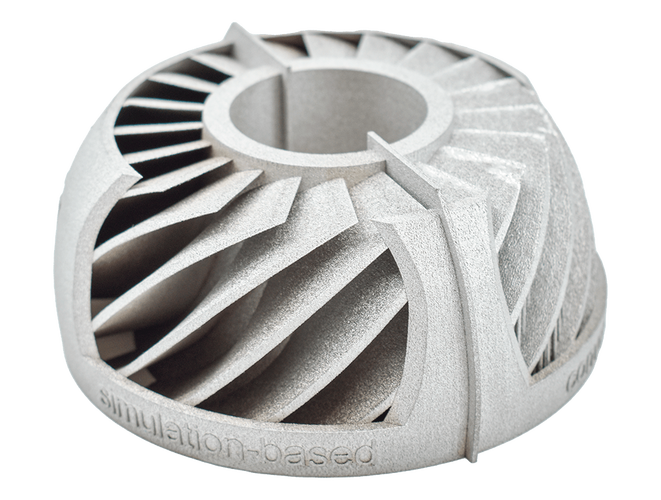

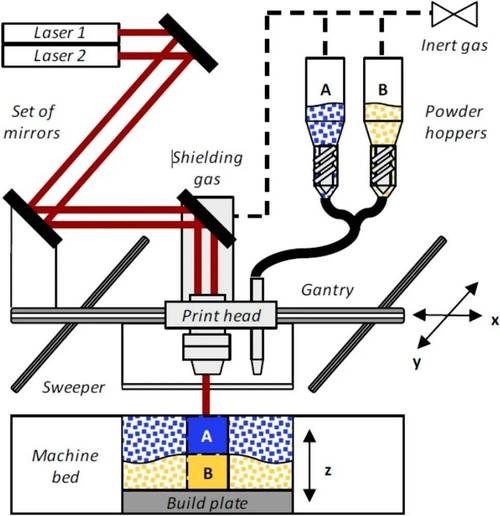

很多人把增材制造（3D打印）想象得太简单了，以为就是“把塑料换成金属粉末，温度开高一点”。大错特错。金属粉末的激光熔融，是一场微观尺度上的冶金战争。激光扫过，粉末瞬间熔化又冷却，凝固速度能达到每秒上百万摄氏度。这不像挤牙膏，倒像是用电焊笔一粒粒堆沙子——你还要保证沙粒之间完全焊透，没有气孔，还不许开裂。

说实话，我入行头半年报废了47个试件。不是吹牛，每个废件我都拿记号笔写上日期和失败原因，现在那箱“罪证”还在实验室角落堆着。最离谱的一次，一个航空支架打印到80%高，突然“砰”一声——残余应力把基板都给翘起来了。整个平台变形，机器直接报错停机。那一刻我真是……狂喜！

为什么？因为那次失败教会我三件事：基板预热温度、支撑结构的锯齿形布局、还有扫描路径的岛型分区——这三样东西，教科书不会给你总结得这么血淋淋。从那之后，我设计的支撑再也没出过同类问题。

二、那些供应商不会告诉你的痛

现在市场上卖设备的厂商宣传得天花乱坠——“我们的设备支持钛合金、铝合金、镍基高温合金！精度正负0.05毫米！” 可他们很少告诉你，粉末管理才是真正的魔鬼。潮湿结块的粉末像受潮的面粉，流动性差还会堵刮刀；不同批次的粉末哪怕成分一样，打印参数就得重新摸索，因为粒度分布可能变了。有一次我们换了家粉末供应商，用原来那套参数打TC4钛合金，结果内部全是未熔合缺陷，超声检测的人看到报告直摇头。

💡 小建议：如果你是生产单位，务必自己建个小型粉末表征实验室，哪怕只是台简易的霍尔流速计和扫描电镜。别全信供应商的质保书。

还有后处理——这个环节烧掉的钱，有时比打印本身还多。热等静压（HIP）一台炉子开一次就是几万块，小批量零件根本摊不薄。有些人图省事直接省略HIP，结果疲劳性能差出天际。我们有一回给赛车底盘打印了个AlSi10Mg连接件，没做HIP就装车，跑了三圈耐力赛，断了。拆下来一看，断口上全是毫米级的孔洞。血泪教训啊。

问：金属3D打印件到底能不能直接用于最终产品？

答：能，但得看你怎么定义“最终”。如果这个件只需承受静态载荷，而且你对其内部质量有100%把控，那完全没问题。比如我们帮医疗客户打的一批个性化髋臼杯，经过HIP加精细表面处理，已经植入人体超过两年，随访情况很好。但如果零件要承受高周疲劳——比如旋转的涡轮盘——那我劝你谨慎。打印态的疲劳极限通常只有锻件的60%-80%，必须配合热等静压和后续机加工才能勉强接近。而且增材制造的零件有各向异性，Z轴方向（建造方向）的疲劳性能通常最差，设计时得把这个变量考虑进去。

三、突然就成了“万能修理工”

大概两年前，我们开始用定向能量沉积（DED）技术修复旧模具。这事儿来得挺意外。一个注塑模的冷却水道堵了，按传统做法得报废整套模仁，成本十几万。我抱着试试看的心态，用DED在堵塞位置重新熔覆了一层，再机加工出水道。结果模具寿命反而延长了30%——因为新熔覆的合金层比原基材更耐腐蚀。现在这项业务成了我们的现金牛，连冲压模、压铸模都找上门来。

不过话说回来，修复也不是万能的。基材表面必须打磨到光亮洁净，否则熔覆层结合力会打折扣。有一回我们修一个大型曲轴，操作工偷懒没清干净油污，第二天整块熔覆层像剥落的墙皮一样翘了起来。老板心疼得直跺脚，骂完之后却幽幽说了句：“就当交学费了，以后立个标准操作规程。” 对，现在他们人手一份SOP，贴得满车间都是。

问：企业引入增材制造（3D打印），最常犯的错误是什么？

答：最常见的就是低估了设计思维的转换成本。减材制造时代，工程师习惯了“可制造性设计”，脑子里全是刀具可达性、最小圆角、拔模斜度。而增材制造要求“为功能而设计”，你得会拓扑优化、点阵结构、随形冷却流道……这些工具和理念，传统工程师至少需要半年才能玩转。很多公司买了机器就扔给车间，“你们研究一下”，结果操作工只会打标准试块，几个月后机器就闲置了。我建议：先组织核心设计团队培训，再买设备；或者先找服务商合作，培养内部能力。
