人机界面(HMI)的隐性成本:为什么你的触摸屏正在吃掉利润

上周三,凌晨两点。生产线突然停了。

夜班班长打来电话,声音都在抖:「屏上全是红的,啥也点不动!」等我们远程连进去一看——报警页面堆了47条未确认信息,操作工愣是找不到复位按钮。就因为这个,那台2000吨的压铸机干等了四十分钟。燃气还在烧,模具温度掉下来,光废品就出了14件。

这事让我郁闷了好几天。不是因为故障本身——做制造的,谁还没遇到过设备停机?而是那个人机界面(HMI),明明才升级不到半年,触摸屏还是最新的电容屏,怎么就关键时刻掉链子?

说实话,干了十五年自动化,我发现一个怪圈:每次谈项目,采购清单上PLC、伺服、传感器都舍得花钱,唯独HMI,总有人觉得「不就是个屏幕嘛,能显示能触摸就行」。结果呢?✅ 操作工天天跟屏幕较劲,误操作率居高不下;✅ 报警信息要么泛滥如洪,要么沉默如谜;✅ 换个配方要翻五层菜单,手指戳到抽筋。这些全是隐性成本,比那块屏的差价高多了。

屏幕背后的「黑箱」逻辑

很多人以为HMI就是画面设计。错。

我曾在一个汽车零部件厂见过一套「天才」之作:主画面用了256种颜色,3D渲染的设备模型还能旋转。好看吧?但操作工要调个温度,得先点「参数」,再点「温控区」,然后在一堆大小不一的图标里找到那个长得像温度计的玩意儿——图标没文字标签,全靠猜。我问设计者为什么这么干,他理直气壮:「这叫极简主义。」

极简个鬼。工业现场需要的是一眼就能找到关键信息,不是视觉艺术。说穿了,HMI的本质是人与机器的对话界面,它的核心任务就两个:呈现状态和触发动作。任何妨碍这两个任务的「漂亮」,都是毒药。

这里不得不提一个被严重低估的概念:层次化报警管理。依照EEMUA 191标准,报警应该按严重程度分级,并且在高频报警下自动抑制低优先级信息——但很多国产HMI软件根本没这个功能。去年底一个石化项目,客户非要自己开发画面,结果投产后每天报警数平均2000次,操作工直接把音响拔了。❗ 这不是玩笑,是真实案例。

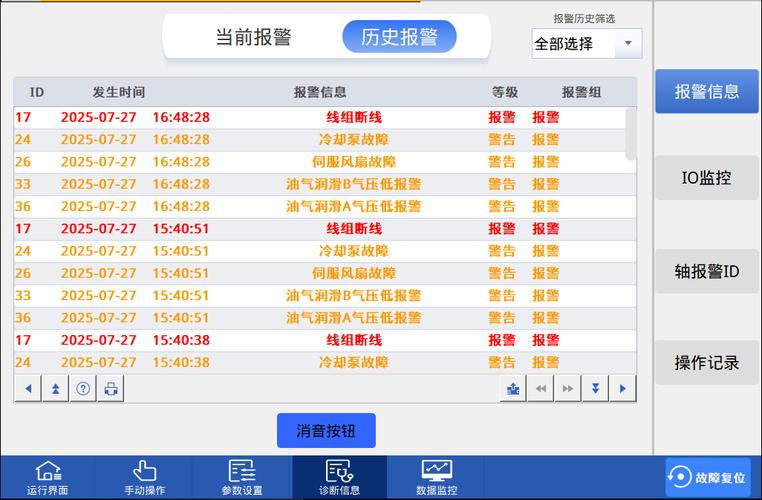

工业HMI报警泛滥屏幕截图对比
工业HMI报警泛滥屏幕截图对比

那怎么判断一套HMI系统做得好不好?你去现场站十分钟。如果操作工操作时身体前倾、眉头紧锁,频繁回头问同事「这个在哪儿」,那基本可以判定失败了。好的HMI会让操作工无意识流畅操作,就像老司机换挡一样自然。

问:为什么我们把按钮做得又大又亮,操作工还是点错?

答:因为你忽略了触觉反馈和布局惯性。人在紧张时会下意识戳向习惯位置,如果关键停止按钮每次在不同画面的不同角落,误操作率必然飙升。💡 记住一个法则:高频率使用按钮必须放在画面同一坐标区域,并且尺寸至少14mm×14mm,间距足够防误触。另外,电容屏虽然灵敏,但在戴手套或有油污时可能失效,这时候电阻屏反而更稳定——别盲目追新。

「一键换单」的幻觉

这几年常听到一个词:配方管理。市场部把它包装成「一键切换生产型号」,好像只要买了他家的HMI,换产就跟手机切App一样简单。我差点就信了。

实际呢?去年底一个注塑车间,确实实现了屏上点击就能调参数。但配方是设备厂家提前灌进去的,总共才7组。当客户要新增第8种原料时,想改个温度曲线,结果发现PLC程序根本没开放那个接口。最后不得不请原厂工程师出差,改了三天程序,花了六千块。所谓的「一键」,前提是底层控制器已经预设了全部可能——这在多品种小批量的场景下,几乎不现实。

所以,如果真要提升换产效率,别只盯着HMI软件。必须从PLC结构化编程和数据映射着手,把工艺参数做成变量组,再通过HMI的脚本或OPC UA动态调用。这需要对整个控制系统有深刻理解,不是买块高级屏就能解决的。

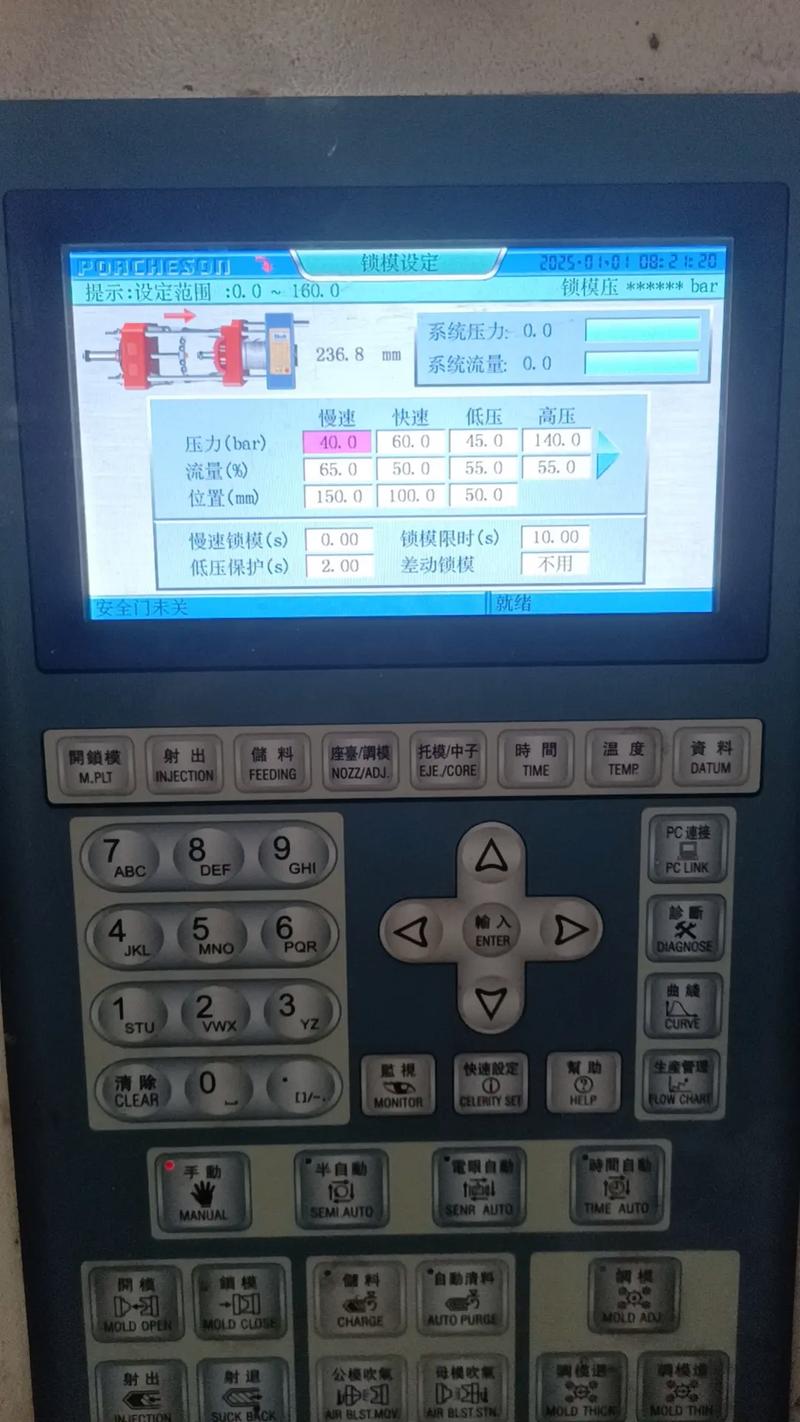

注塑机HMI配方管理画面设计
注塑机HMI配方管理画面设计

话说回来,OPC UA这东西确实是个好东西。它让不同品牌的设备能讲同一种语言,HMI可以从PLC、机器人、视觉系统直接读取数据,不用再写一堆驱动。但部署起来也坑不少——安全证书配置一马虎,整个车间网络就敞开了大门。见过一个厂,HMI直接暴露在公网,被境外IP扫出漏洞,还好只是恶作剧,把屏保换了张猪头照片……

问:移动端HMI到底是不是未来?用平板监控靠谱吗?

答:是趋势,但别全指望它。三年前我们给一个水处理站配了iPad远程监控,领导很开心,觉得「随时随地掌握工况」。结果有次年检,发现操作工半夜用平板追剧,报警弹窗被视频悬浮窗盖住了——那晚刚好PAC投加泵堵塞,出水浊度超了三个小时。所以我的观点很明确:移动端只能做辅助查看,绝不能替代固定式HMI。而且必须加权限控制,比如移动端只能看、不能操作关键设备。现在很多系统用Web HMI方案,基于HTML5,在平板上浏览器就能打开,这个方向不错,但要特别注意网络安全和刷新延迟。有一次在4G信号不好的车间,画面延迟了8秒,操作工差点以为设备死了。

重新定义「好用」的标准

我们这行总喜欢谈「用户体验」,但工业领域的用户体验和消费电子完全是两码事。你把手机上的扁平化设计搬到注塑机屏上,大概率会翻车。为什么?因为操作工每天要盯着屏幕八小时,光线可能刺眼,手可能脏,精神可能疲劳。这时候你给他一片纯白背景加浅灰文字,简直是视力杀手。

所以,一套真正专业的HMI,必须考虑这些细节:

  • 色彩方案:背景用暗色(深灰或黑),降低眩光;关键数值用高对比度亮色,但不用纯红纯绿——红绿色盲操作工比例不低。
  • 字体与字号:别用花哨字体!中文字体至少14px,在2米外能看清趋势图上的数字。
  • 音效反馈:确认操作应该有轻柔的「咔哒」声,报警声必须刺耳但能区分级别——建议用不同频率。
  • 多语言切换:很多厂有外籍操作工,HMI要支持中英文一键切换,但语言切换不能导致画面元素错位。我见过一例,英文标签太长,把旁边的启动按钮挤出屏幕了。

最后说个反常识的观点:慢,可能比快更安全。比如按下紧急停止后,有些系统会要求二次确认,有人觉得这耽误时间,但误触急停导致全线停机的事故更多。好的HMI会在安全关键操作上故意制造一点「摩擦」——例如长按确认、输入密码、甚至组合键——来防止肌肉记忆引发的灾难。

做工业的人,总被生产节追赶着跑。但有时候,慢一点才能跑更远。
