NDT无损检测：别把工业设备的“内伤”当小事

一根轴几乎要了我的命

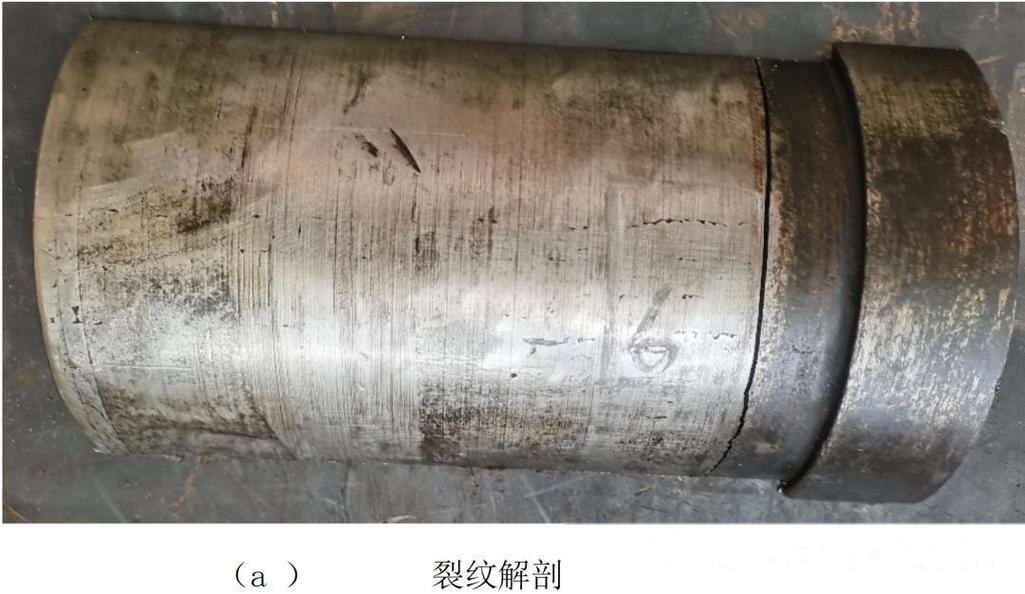

那是三年前，调试一台新冲压机。主轴看着光亮，尺寸全检合格。结果试机半小时……哐当一声，断了。碎片差点飞我脸上。事后金相分析，内部有发丝裂纹，淬火应力没消除。质检员一脸无辜：“尺寸都对的呀。” 我气得没话说——尺寸对，命差点不对。

这就是为什么，我现在逢人便说：无损检测（NDT），不是“锦上添花”，是保命。真的。

NDT到底是什么？它不是一种技术

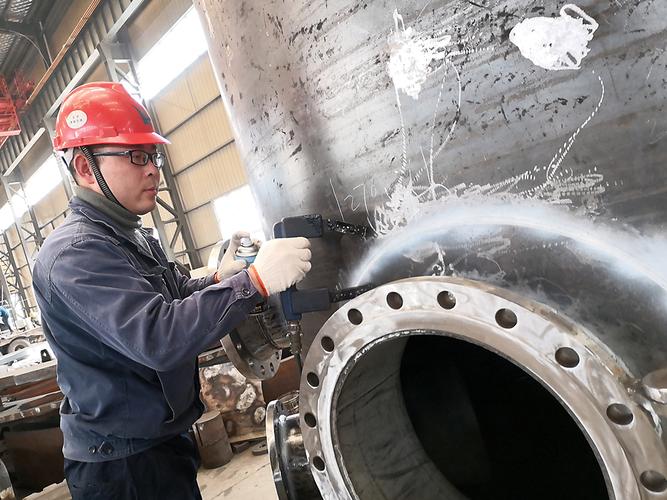

很多人以为无损检测就是“拍片子”。其实，它是一个大家族：超声（UT）、射线（RT）、磁粉（MT）、渗透（PT）、涡流（ET）……每种都有自己的脾气。超声像蝙蝠，靠回波；射线是硬穿透，看阴影；磁粉专门抓表面近表面缺陷，但只能用于铁磁性材料。渗透呢？像红药水，显影后裂纹会“流血”。涡流？线圈扫过去，导电材料有裂纹，阻抗就变。说实话，我刚入行时，觉得这些都差不多，后来才知道——选错方法，等于没检。

举个例子。去年我们检一批铝合金锻件，质检部用超声，发现一堆疑似缺陷，剖开几个啥都没有。耗了上万块。后来请外援，改用相控阵超声，才分清是粗晶散射——假信号。你说气不气？😤 这就是纸上谈兵和实战的差距。

工厂里最容易被忽视的NDT盲区

很多工厂的质量经理，把NDT当万能良药。但有个致命盲区：人员资质与设备校准。✅ 拿UT二级证的人不少，可能熟练调DAC曲线的，真不多。仪器没定期校准，探头频率不对，耦合剂乱涂……这些细节，教科书不会告诉你。我就遇到过，检测员用甘油做耦合剂，结果把不锈钢表面腐蚀了——他以为和医用超声一样呢！❗

再说一点，验收标准。有些设计工程师根本不了解NDT，图纸上随便写“按GB/T 29712执行”，然后验收等级2。但焊缝厚度、接头型式、工况都不考虑。NDT人员只能硬着头皮干，结果合格率极低，返修到哭。😭 这种脱节，几乎每个重工企业都有。

现在有哪些新技术值得关注？

💡 说点积极的吧。这几年，NDT在向自动化和智能化狂奔。传统超声要人工扫查，现在有相控阵（PAUT）和全聚焦（TFM），成像直观得像B超。配上扫查器，焊缝检测又快又准。我见过某风电叶片厂，用机器人夹持PAUT探头，一天检十几支叶片，缺陷定位精度±1mm。以前人工要三天，还漏检。

还有数字射线（DR），不用洗胶片了，实时成像，AI辅助判读。我试用过一套系统，能自动标出气孔、夹渣，准确率85%以上。虽然还不能完全替代人的经验，但至少把重复劳动减了大半。不过，AI需要大量训练数据，小厂根本玩不起……这就是现实，对吧？

涡流也玩出了新花样，脉冲涡流热成像，能检测复合材料分层。有意思，世界变化快。

问与答：你关心的实际问题

问：我们厂想上NDT，但预算有限，该怎么选？
答：先搞清楚你的典型缺陷类型和材质。如果主要是焊缝表面裂纹，磁粉和渗透就够，便宜、培训简单。如果是埋藏缺陷，比如厚板内部未熔合，那必须超声或射线。射线贵，还有辐射防护问题。超声相对灵活。建议先租设备试试，或外包给持证机构，摸清需求再投资。

问：NDT人员考证花时间，能不能用AI替代？
答：目前还不行。❌ AI能辅助判读，但判读背后的标准解读、缺陷定性（裂纹还是未熔合？）需要人的经验。尤其是对新材料、复杂结构，人脑的综合判断力还是碾压AI。不过，重复性高的零件，比如汽车连杆在线检测，AI+自动NDT已很成熟。未来，也许初级人员的重复劳动会被替代，但有经验的III级人员会更值钱。

问：我们买了一批进口锻件，对方给的NDT报告怎么看？
答：别光看“合格”就收。仔细核查：检测方法、灵敏度、验收标准、人员资质。我遇到过，国外报告写“UT per EN 12680-1, quality level 2”，但根本没提供平底孔当量。还有，有些老外把底波降低当缺陷，其实可能是组织不均匀。最好让自家NDT人员抽检，或请第三方监理。记住，信任，但验证。

结尾：一些不吐不快的心里话

在这个行业待得越久，越觉得无损检测像一门“暗黑艺术”——你看不见它在做什么，但却决定着安全与否。很多人觉得它是成本中心，能省就省。可一旦出事，成本是几何级数的。我见过因漏检导致整批报废，也见过及时发现裂纹避免重大事故。所以，搞工业，请尊重NDT。不是技术多高深，是那份严谨、那份对缺陷零容忍的态度，值得敬畏。

好了，不啰嗦了。下次去车间，看到检测员趴在地上涂耦合剂，别催他，递瓶水吧。😉
