逆向工程:从残破零件到完美数字模型的硬核复原术

上个月,车间送来一个三十年前的注塑模具——关键部件断裂,图纸早没了,供应商也倒闭了。❓ 就一个锈迹斑斑的实物,问能不能复制。我拿着卡尺比划了两下,长叹一口气…… 这活儿,用传统测绘根本没法干。不规则曲面,内部倒扣,精度要求还贼高。说实话,我当时甚至闪过一个念头:要不,认怂?

但后来发生的事情,让我对逆向工程——这件事本身——有了完全不同的认识。我不是说什么惊天动地的技术突破,而是实实在在的、发生在车间里的流程进化。如果你还以为逆向工程就是“抄数”,那你可能错过太多了。

逆向工程≠山寨,它是一个正经的系统工程

抄数?那是江湖上的叫法。真正的逆向工程,是从物理对象出发,通过测量、分析、重构,得到完整数字化模型,并理解其设计意图的过程。很多人搞错了重点:数字化只是手段,理解才是目的。没有理解,复制出来的东西就是行尸走肉——看着像,一用就断。我们吃过这样的亏,一次在涡轮叶片复制中,就因为忽视了原设计的冷却流道角度,做出来的叶片在热机测试中直接烧穿。💸 那场面,现在想起来都肉疼。

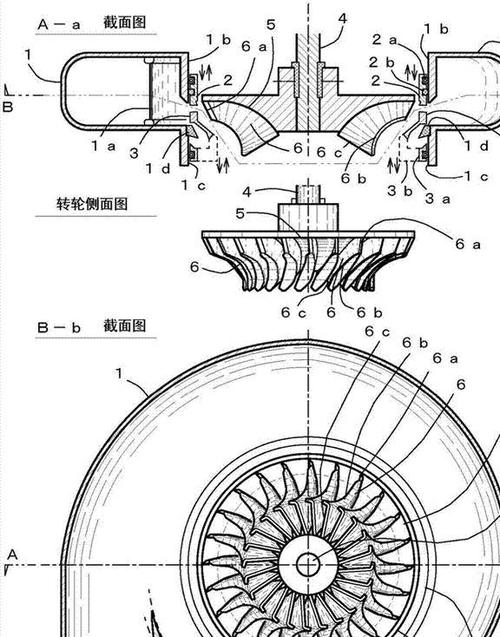

涡轮叶片逆向工程扫描与CAD对比
涡轮叶片逆向工程扫描与CAD对比

工业上用到逆向工程的场景,比你想的复杂得多。缺图纸的老设备备件是最常见的;还有是对客户样品进行设计参数提取,以便做快速报价或工艺规划;更有一种,是竞争对手已经停产的产品的性能改进——我们甚至会故意扫描它的磨损区域,分析失效模式。🕵️‍♂️ 没错,逆向工程也能用来做故障分析。

不过话说回来,现在很多人一上来就问:你们用什么扫描仪?精度多少?好像有了设备就万事大吉。这种思维…… 很危险。工具是死的,判断是活的。近期我们在做一个航空液压阀体的逆向,表面全是深孔和交叉孔,激光根本进不去。技术员硬是靠着工业CT切片,一张一张描出内腔轮廓,再在软件里进行布尔运算才拼出来。那种成就感——❗ 不是扫描仪能给的。

数据采集环节的坑,我替你踩过几个

讲讲实操层面。逆向工程的第一大关就是数据采集。现在主流的三大手段:结构光(蓝光)、激光扫描、CT断层成像。各有各的死穴。

  • 结构光:精度极高,单幅点云可达0.01mm,但对表面反光、透明或深色物体必须喷粉——显像剂。喷粉厚度不均匀?那你测出来的全是系统误差。
  • 激光:对材质适应性好,手持式的灵活,不过边缘效应明显,拼接误差累积快,特别是大尺寸工件,测着测着就歪了。
  • 工业CT:内腔的救星,但成本高得离谱,一个汽车缸盖扫下来,光扫描费用就可能上万。而且分辨率与工件尺寸成反比,大工件细节模糊。

去年我们尝试用多目摄影测量结合激光扫描,来复原一个五米长的风电齿轮箱壳体。结果…… 第一次拼出来的模型,法兰面平面度差了0.3毫米——报废。🤯 查了三天,发现是参考点布置不合理,算法把低频翘曲当成了真变形。从那以后,我们定下铁律:任何大尺寸逆向工程,必须先用摄影测量布全局控制网,再用扫描仪填局部细节。顺序不能乱。

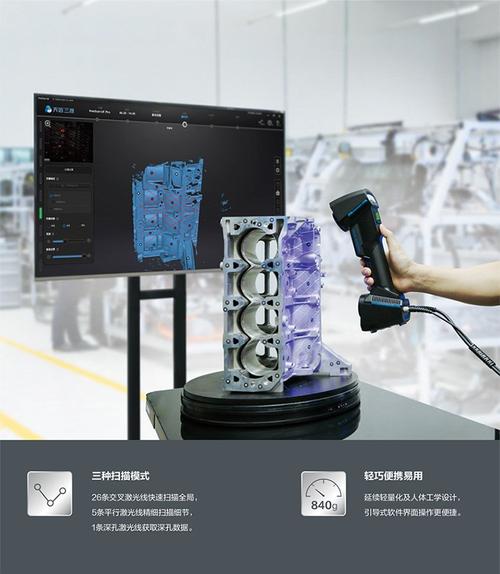

手持激光扫描仪逆向测量汽车钣金件
手持激光扫描仪逆向测量汽车钣金件

说到软件,PolyWorks、Geomagic Design X、西门子的NX逆向模块…… 这些工具各有所长。但千万别迷信自动拟合。自动化的曲面生成往往过于光顺,把原始制造痕迹都抹平了。而有时候,那些看似“瑕疵”的刀痕,恰恰是工艺分析的线索——比如能看出原来是三轴还是五轴铣的,进给方向怎么走。所以,我们要求工程师在逆向设计时必须交叉比对自动拟合和手动区域划分两种结果,人为保留关键特征。这很耗时间,但值。

问:逆向工程出来的模型能直接用吗?

问:逆向工程得到的CAD模型,是不是可以直接用于CNC编程加工?

答:想得美。直接输出的通常是点云或多边形网格(STL),转换成可编辑的实体模型需要进行逆向设计——这中间至少还有两步:一是点云处理与对齐,二是曲面重构和实体化。最关键的是,你必须有意识地构建特征树,比如识别出平面、圆柱、螺纹孔,而不仅仅是一堆三角面片。没有特征的模型,到CAM里连刀路都生成得乱七八糟。我记得有个案例,一个泵壳逆向模型直接转STP丢给编程,结果铣出来壁厚不均,因为原始点云局部噪声导致曲面局部内缩。后来重新构建,以中心轴为基准做了回转体特征,才解决问题。所以,逆向模型必须经过工艺可行性重构,别指望一键搞定。

问:现在AI能自动完成逆向工程吗?

问:人工智能和深度学习这么火,能不能实现全自动逆向工程?比如扫描一下,自动出带尺寸公差的加工图纸?

答:短期内别抱太大希望。我试用过几款号称AI驱动的逆向软件,它们能在规则几何体识别上省点时间,比如自动找出所有孔并标注。但遇到复杂的自由曲面,尤其是磨损、缺失区域,AI的猜测经常离谱。因为它缺乏物理背景,不知道这个倒角是用于密封还是仅仅去毛刺,不知道这个加强筋是结构需要还是改模凑的。更头疼的是,AI对设计意图的理解为零——它不明白为什么两个非配合面之间留了0.2毫米间隙。所以,AI目前只能担当辅助角色,帮人过滤掉80%的枯燥重复工作,最后那20%的判断依然靠老师傅的经验和一双眼睛。💡 未来或许有突破,但至少现在,逆向工程还是重度依赖人的脑力。

最新实践:当数字孪生遇上逆向工程

最新实践:当数字孪生遇上逆向工程
最新实践:当数字孪生遇上逆向工程

最近两年,逆向工程的一个新方向是服务于数字孪生。即不只是复制一个零件,而是建立一个包含材料、工况、历史维护数据的完整资产镜像。我们帮一家钢铁厂做过轧机牌坊的逆向数字孪生——因为地基沉降,牌坊发生微变形,原始设计模型已不能反映现状。通过大地测量级的激光跟踪仪结合扫描数据,重建了带实际形位偏差的数字模型,再导入有限元分析,预测剩余寿命。这个项目,把逆向工程的应用从“制造”升级到了“运维”。🛠️

另外,增材制造让逆向工程有了更落地的出口。扫描、重建、直接切片打印,这个链条现在已经非常成熟。但有个新问题:扫描分辨率再高,如果打印工艺参数不优化,逆向复制的零件内部质量依然差。我们试验过用微焦点CT扫描一个3D打印的钛合金点阵结构,逆向构建后再次打印,发现第二次生成的模型在节点处有应力集中,因为原扫描件里的微小孔隙被逆向算法给抹平了,失去了警示。后来我们保留STL网格的原始缺陷特征,并用仿真软件分析后才敢下刀。所以,忠于原始数据有时比追求完美更重要——这也是逆向工程伦理的一部分。

写到这里,我想起车间老师傅的一句话:“机器只会复制形状,人才能复制灵魂。” 或许有点玄乎,但在逆向工程这个领域,深以为然。你手里的扫描仪再快,软件再智能,如果不去琢磨原设计的逻辑,不去探究制造者的约束和取舍,做出来的东西迟早会出问题。而这份琢磨,恰恰是工业经验中最难被量化、也最迷人的部分。

下次当你面对一个残缺的零件,感到无从下手时——别慌。它不仅在告诉你它自己是什么,更在暗暗透露它是如何被制造出来的。你要做的,就是把那些隐藏的故事翻译成数字语言。这活儿,挺酷的。✅
