模具制造中的磨削加工——精度与效率的艰难平衡

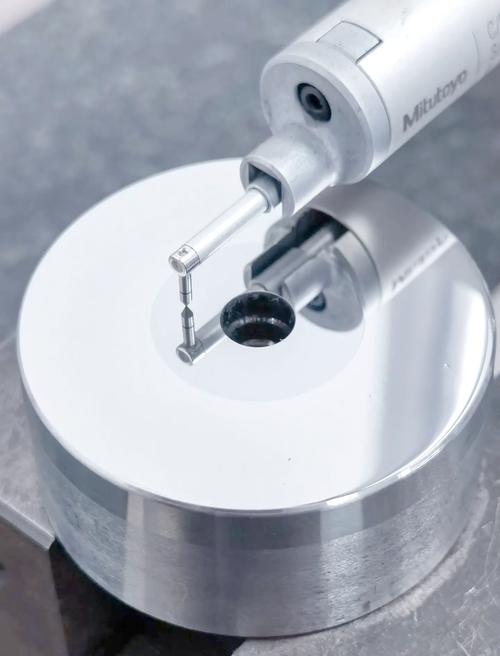

说实话，上周那批模具镶件报废的时候，我盯着检测报告上那0.003mm的尺寸超差，心里把能想到的环节都骂了一遍。磨削加工这东西，干得越久，越觉得它像一场高风险的赌博——你明明参数都设对了，砂轮也是新修的，可偏偏就是差了那么一口气。后来发现是冷却液喷嘴角度偏了5度，导致局部热膨胀。五度啊！就毁了整整两个晚上的工时。

今天想跟你聊聊磨削加工里那些“暗坑”，不是什么教科书上的原理，而是我们车间里真刀真枪磕出来的经验。如果你也在为尺寸稳定性头疼，或者被砂轮寿命搞得焦头烂额，那这篇东西算是来对了。

磨削工艺选错了？从一道划痕说起

前阵子接了个医疗模具的活儿，型腔表面要求Ra0.05μm以下。我第一反应是用平面磨床加超硬砂轮慢慢蹭。但工艺科的小李坚持要用坐标磨，理由是轮廓度更好控制。结果呢？坐标磨的砂轮接长杆刚性不足，半精磨时震刀，表面反倒出了波纹。最后还是回到平面磨，改用CBN砂轮，三次精修整才搞定。这件事给了我一个教训：选磨削工艺不能光看理论精度，得看机床-夹具-砂轮整个系统的刚性链。你说气不气人？明明两种方式都能达到指定粗糙度，但实际加工条件一变，结果天差地别。

外圆磨削、内圆磨削、无心磨削……每一种都有自己的一本难念的经。就拿无心磨来说吧，效率高是真高，可一旦导轮角度或工件中心高没调对，圆柱度能直接漂移出公差带。上周调那台无心磨，我足足用了三个小时试磨，才把直径变动量压到2μm以内。调机的时候，旁边新人问我为什么不直接按手册参数？我只想说：手册参数是给标准工况的，咱们那根工件长径比都到17了，能一样吗？

顺便提一句，现在很多工厂在推成形磨削来替代铣削，尤其是一些复杂型面。但砂轮修整的精度保持性是个大问题。用金刚石滚轮修整吧，成本高；用单点金刚笔，轮廓一致性又难保证。唉，全是妥协。

砂轮——那个让人又爱又恨的消耗品

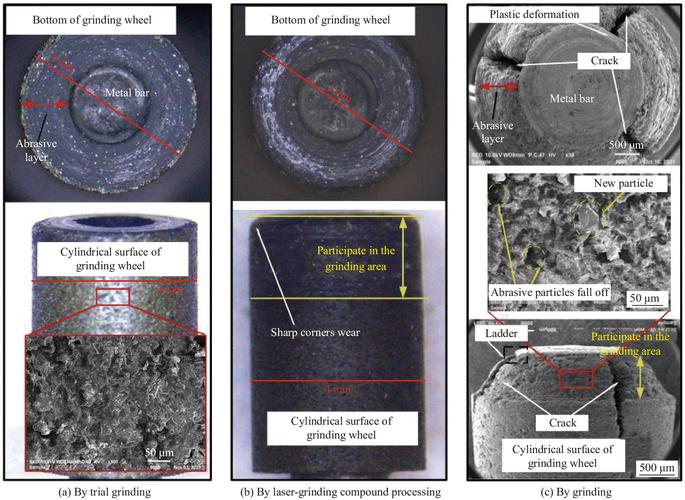

我敢打赌，每个搞磨削的人都经历过“砂轮堵塞”的绝望瞬间。去年磨一批淬硬模具钢，用的刚玉砂轮，一开始切削很顺，声音也脆。磨到第三件，突然开始“尖叫”，工件表面发黑，拿起来一看，密密麻麻的烧伤斑。赶紧停车检查，砂轮表面已经完全糊住了，跟裹了一层黑糖浆似的。那是切削液浓度不够加上修整不及时的经典后果。砂轮这东西，你要是不尊重它，它立马给你颜色看。

现在越来越多的人转向超硬磨料砂轮——CBN或者金刚石。确实，寿命长、形状保持性好，特别适合批量加工。但投资门槛高啊。一片直径400的CBN砂轮，够买十片普通刚玉砂轮了。值不值？看情况。如果你的工件附加值高，换砂轮停机时间比砂轮本身还贵，那超硬磨料绝对是正道。可如果是小批量多品种，修整频次又不高，那还真不如用传统砂轮勤修整来得划算。我见过有的厂买回CBN砂轮舍不得用，怕磕碰，小心翼翼地供着，最后发现单件成本比普通砂轮还高——因为他们根本没跑满砂轮的寿命，担心崩边提前报废了。你说冤不冤？

说到修整，这里面学问也深。旋转金刚石滚轮修整效率高，但修整参数不对，会把砂轮磨粒形貌搞得过于“钝”，切削力反而下降。有时候稍微粗糙一点的修整，留点磨粒微刃，光洁度反而更好。这跟直觉是反着的，对吧？可事实就是这样，磨削是门玄学。

冷却液与热变形：看不见的精度杀手

我遇到过最诡异的一次问题：夏天下午两点到四点磨出来的零件，总是比早上磨的大0.005mm。排查了所有机械因素，最后发现是车间西晒，磨削液温度升高了8度，导致床身热变形。从那以后，我把磨削液温控系统列入了每周点检表，再也没出过这种季节性漂移。热，是磨削加工里最隐蔽的敌人。它不仅让工件膨胀，还让机床导轨产生微位移。特别是细长轴磨削，有时候你测工件两端尺寸合格，中间却凸起几微米，那就是热变形和力变形耦合的结果。

现在先进点的厂子都用上了高压冷却或低温冷风冷却。高压冷却能直接把磨屑冲走，避免砂轮堵塞，还能有效降温。但我们那台老平面磨，冷却泵压力才0.4MPa，根本冲不开磨屑屏障。自己加装了个增压泵，管道又漏，折腾好久才稳定。改进后，砂轮寿命直接提升了30%，表面烧伤也少多了。所以说，有些投入省不得，尤其是冷却这块。

你关心的磨削难题，我来答

问：为什么磨削后的工件表面偶尔会出现振纹？明明砂轮刚修过。

答：振纹的根源大多在系统刚性或者外部干扰上。你得按顺序排查：砂轮平衡有没有做好？法兰盘是不是有跳动？主轴轴承间隙大了吗？工件顶针孔是不是不干净？还有，附近是不是有冲床或空压机在运行？我碰到过一次，振纹只在每天上午十点出现，最后发现是隔壁车间一台大型冲床的冲击波通过地基传过来了。换个隔振垫块就解决了。有时候，砂轮修整工具的锋利度也会影响，钝的金刚笔会把砂轮表面“挤”平而不是切削，导致磨削时自激振动。

问：超硬磨料砂轮到底怎么判断是否该更换或重新电镀了？

未来已来？智能磨削的落地尴尬

行业内都在谈智能磨削，什么在线测量、自适应控制、力-位移闭环。去年展会上看了一套德国的自适应外圆磨系统，工件上去，测头一碰，几秒钟自动生成磨削工艺，还能实时调整进给率。演示件磨出来圆柱度0.3μm，漂亮极了。一问价格，能买我们三台国产磨床。老板直摇头。但话说回来，对一些高端模具和航空航天零件，这种投资是趋势，因为报废成本更高。现在国内也有些简易版的监控方案，比如通过声发射传感器监测砂轮状态，预警堵塞或烧伤。我们在一台内圆磨上试了，确实减少了不少异常停机。不过传感器得经常校准，环境太脏还容易误报。要想真正普及，还得把耐用性和成本做下来。

搞了二十年磨削，越来越觉得它既是科学，又是手艺。你照搬书本参数可能永远做不出零废品，但如果你愿意盯着磨削火花、摸着工件温度、听着砂轮声音去一点点调整，它会给你回报。当然，诅咒它几百次也是常事。这就是磨削加工的魅力，或者说，煎熬。
