说实话，我干工艺这十几年，最怕听一句话：“手册上就是这么写的”。手册？手册是给你个保底值，不是让你不动脑子照抄！车削加工这玩意儿，变量多到吓人。就拿45钢来说，同样的硬度，不同批次的材料切削感觉都能差出天际。你信它？💡
记得90年代我师傅带我，第一课就是看铁屑颜色：银白说明温度合适，蓝紫色就得降速，发黑？那刀已经废了。现在年轻人全看显示屏，但眼睛盯着冷却液和切屑的直觉，没了。可惜。
前几天去一个车间，看见小伙子车316L，刀片上去吱吱叫，三分钟不到刃口就白了。我让他把线速度从推荐的120降到80，进给稍微提了一点——立刻顺滑得像切黄油。他一脸懵，问我为什么。我说，因为你那批料实际硬度偏高，而且冷却液管子根本没冲到点上！
刀片崩刃？不是刀不好，是角度没整对
刀片崩刃这事儿，十个有八个怪刀片质量——刀片冤死了！其实多数情况是主偏角或是切入方式有问题。比如你车那种断续切削的工件，用90度主偏角还直接扎进去，冲击力全憋在刃尖那一点。能不崩吗？❗ 这时候你应该选个45度或圆刀片，或者干脆偏置让刀慢慢切入。
断屑槽的选择更是个技术活。 现在市面上那些“通用”槽型，什么GP槽，对付普通低碳钢还行，一到不锈钢、高温合金就拉稀。我的经验：粘性大的材料，槽要窄、刃口要锋利，甚至要磨出正前角。别怕崩，技术好了反而耐用。因为切屑顺畅了，热量带走快。还有，涂层千万别瞎配——CVD涂层是厚，但刃口钝化严重，不锈钢车削用PVD更合适。
问：车1Cr18Ni9Ti不锈钢，刀尖总是积屑瘤，然后崩掉，怎么办？
答：这材料软粘，你线速度太低了吧？提到80-100米试试，切削液浓度调高，最好用到10%以上乳化液。还有，前角尽量大，刃口要锋利，涂层选PVD的，别用CVD，因为CVD刃口钝化残留有害。实在不行，用硬质合金基础上搞铝铬氮涂层的——亲测有效，神器。
振动纹、表面发毛，真凶往往不是机床精度

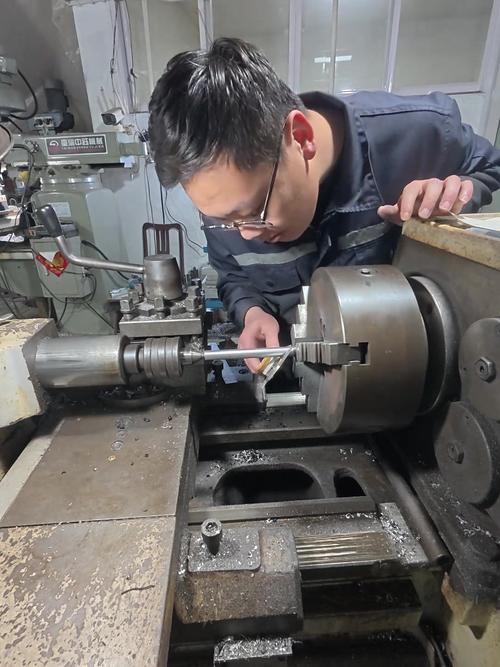

许多人一见表面粗糙度超差，立马怀疑主轴轴承、导轨间隙。当然不排除，但更多是工艺系统刚度的问题。车细长轴，工件本身就像面条，不颤才怪。你得用跟刀架，或者调整中心架位置，甚至改变走刀方向——从卡盘向尾座车，让工件受拉不受压。
还有刀尖圆弧半径！ 现在很多人喜欢用0.4甚至0.8的刀尖，贪图它抗崩。但对于精加工，大圆弧会导致切削力径向分量剧增，悬伸稍长就振。我的实践是：精车余量小于0.5时，刀尖半径0.2足够了，除非是硬车。对了，有时候振动是切屑缠绕引起的，别光盯着刀——断屑不好，工件带动切屑甩起来，那叫一个麻！
问：精车铝合金轮辋，表面偶尔出现白斑或毛刺，抛光后还有痕迹，怎么破？
答：铝软，积屑瘤产生后脱落会黏回表面。你的切削液可能太稀或者温度没控制住。试试提高切削速度，使用金刚石刀片，保证刃口绝对锋利；同时加大冷却液流量冲洗，别让切屑在加工区停留。另外注意材料热处理状态，T6状态比固溶态好加工得多。
干切还是湿切？高压冷却？2025年别落伍了
干车削风头很盛，我承认，有些场景确实合适，比如铸铁、某些硬车。但对长切屑材料，根本就是灾难。反而高压冷却——这玩意儿是真牛！压力打到70bar以上，冲断切屑的同时还能迅速降温，刀具寿命直接翻倍。尤其是在不锈钢、钛合金车削上，简直救命。
涂层技术也没闲着。传统TiN不够看，TiAlN已成标配，而新出的AlCrN、Si掺杂的纳米复合涂层，热稳定性和抗化学磨损强得离谱。我试过某品牌的AlCrN涂层刀片车Inconel 718，寿命比普通TiAlN高出40%——省下的钱够买几箱刀片。💡
不得不提一下智能刀柄、实时切削力监测，这在航空零件加工中越来越普及。系统能自动调整进给避免过载，对保护刀片、提高节拍很有用。不过说实话，太贵，小厂扛不住，但我看好未来趋势。
问：车螺纹时，环规通端不过，止端过了，怎么回事？急死人！
答：哈哈，是不是螺纹牙型角出错了？多数是刀具刃磨角度不对，或者刀具与工件中心高偏差。首先确认螺纹刀尖角60度准确，安装必须正对工件轴心。其次，中径尺寸控制，最后一刀要多次空走、逐步微调。别忘了螺纹大径车削前留合适余量。如果是多头螺纹，分度更要仔细，宏程序里的变量检查一遍。
车削加工每天都有新坑，我也还在学。你有绝招？别藏着，来唠唠。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：车削加工：别再盲目相信推荐参数了 https://www.dachanpin.com/a/tg/64480.html
