CC-Link IE TSN落地记:快是真的快,调试也是真的折腾人

我第一次碰 CC-Link IE TSN 是在去年春天,一条汽车焊装线改造,甲方非要上「下一代协议」。说实话,当时我心里打鼓——用得好好的 CC-Link IE Field,干嘛非得换?结果呢?真香,但也真疼。那种感觉就像换了台跑车,速度飚上去了,可方向盘沉得要命,过弯一身汗。

协议演进这回事,为什么总让现场工程师挠墙?

CC-Link 这个家族,从最初的 CC-Link、CC-Link/LT,到 CC-Link IE Field、CC-Link IE Field Basic,再到现在力推的 CC-Link IE TSN,CLPA(CC-Link 协会)的脚步从来没停过。但现场工程师的痛点是:每次升级,布线、参数设定、甚至PLC程序结构都得跟着变。我记得最早用 CC-Link 的时候,远程I/O站一挂,主站一配置,三分钟搞定。现在?TSN 的时间同步精度到了亚微秒级,可光是理解“主时钟漂移补偿”这个概念,我就啃了三天文档。💡

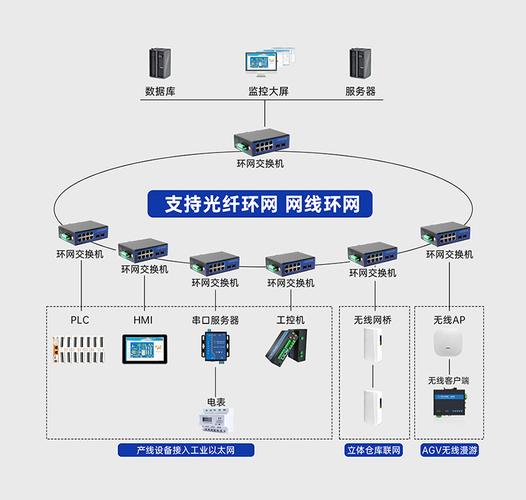

CC-Link IE TSN 网络拓扑接线图 工业交换机
CC-Link IE TSN 网络拓扑接线图 工业交换机

不过话说回来,当你看到焊接机器人的弧光闪烁,12台机器人协同,轨迹误差控制在 0.01 毫米以内,没有一次碰撞,你心里还是会冒出一句:“值了”。这就是高速控制的魅力——TTT(Tool-to-Tool)时间直接从200ms砍到 50ms,生产线节拍提速 15%,这数字,够硬。

问与答:那些你不能问厂商,但必须搞清楚的事

问:CC-Link IE TSN 和之前的 CC-Link IE Field 兼容吗?我只能换掉所有设备?

答:不完全兼容,但也没那么绝情。物理层都是千兆以太网,可 TSN 需要交换机支持 IEEE 802.1AS 时间同步。旧款 Field 设备可以挂在 TSN 主干下面,通过边界时钟模块过渡,但实时性会打折。建议关键工位改用原生 TSN 从站,外围I/O继续用 Field 站,慢慢过渡。我们就是这么干的,省钱。✅

问:支持 TSN 的硬件是不是贵得离谱?小厂用得起吗?

答:贵,但没到离谱的程度。一块 TSN 接口的伺服驱动器比标准 EtherCAT 型号贵 2~3 成。不过你看啊,它省了专用运动控制卡,直接走共享网络,算上布线、调试工时,总拥有成本反而降了。真正烧钱的是培训——你得让电气工程师搞懂“流预留协议”,这玩意儿不是看看手册就能会的。我建议先派骨干去 CLPA 培训中心泡一周,回来再当火种。📚

工业网络选型,别被“技术先进”冲昏头

我见过一个项目,3C 电子装配线,非要用 TSN 做全部通信,连指示灯都挂上去了,结果网络负载没优化好,批量涂胶机偶尔丢包,胶路断点导致整批报废。那个晚上,我和团队查到凌晨三点,最后发现只是交换机端口优先级没设对。❗ 教训就是:TSN 不是万能药,你得会规划数据流。高优先级给运动控制,低优先级给视觉检测,中间留给 IO-Link 传感器数据。而且,别信厂商说即插即用,调试时时间配置这条,就得拿着示波器比对主从时钟偏差,差 1 微秒都不行。

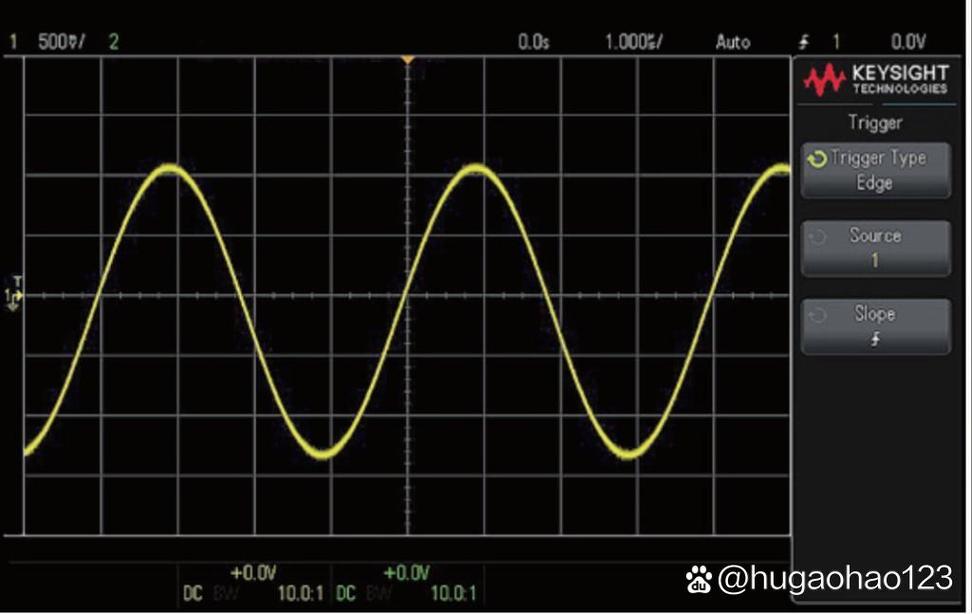

工业自动化工程师调试TSN网络示波器波形
工业自动化工程师调试TSN网络示波器波形

不过,搞顺了之后,那种确定性快感,会让你上瘾。传统的 CC-Link IE Field Basic 用软件实现,循环时间 1ms 就算不错了,可 TSN 硬件处理,轻松干到 31.25us!这是质的飞跃。对于半导体封装、锂电卷绕这些场景,1ms 和 31us 就是良品率和废品的区别。

我一直在想,为什么 CC-Link 要这么执着地推 TSN?直到上个月去东京,看了 CLPA 展台,他们演示了 TSN 与 OPC UA 的合并模型——从传感器直通云端,中间没有协议转换网关,信息模型全透明。那一刻我突然懂了:这不是在升级网络,是在给数据“修高速”。以往我们采集设备数据,要经过 CC-Link → 网关 → MES,延时几百毫秒,现在直接从支持 TSN 的 IO-Link Master 片上提取,延时<1ms,结合边缘计算,设备预测性维护才真正落地。💡

所以,如果你问我,现在新上产线该怎么选?我的建议简单粗暴:复杂多轴运动控制、需要和视觉高速交互的,直接上 CC-Link IE TSN;普通输送线、组装站,IE Field 足够,还能省批预算。但无论如何,布线时千挑万选一根好网线,屏蔽层接地接好,比什么都强。我见过太多“网络时断时续”的毛病,最后都是接地环流惹的祸。唉。

最后多说一句,别把“AI 预测维护”挂在嘴边,先把 TSN 的时间同步搞稳了再说。时间基准都不准,采集的数据就是垃圾。好了,干活去了,今晚又是调试夜。🌙
