计算机辅助设计(CAD)的参数化陷阱:十几年老工程师的血泪反思

参数化。 这词儿刚出来那会儿,整个机械圈都疯了。 好像不用参数化建模就不配叫设计。 我记得特别清楚,07年公司培训SolidWorks,讲师把尺寸一改,整个模型刷刷地变——哇! 当时觉得这就是魔法。 但十几年干下来,我反而越来越警惕了。 不是说参数化不好,而是它太容易把人带沟里,尤其新手。

说实话,CAD这玩意儿的进化,远远超出我们的想象。 从AutoCAD R12的纯二维,到Pro/E的始祖参数化,再到现在的云端协同、AI生成式设计,工具是越来越聪明了。 人呢? 有时候反而被工具牵着鼻子走。 前两天一个刚毕业的小伙子,对着一个钣金件折腾了俩小时,就因为一个参考关系报错,整个特征树红了一片。 我跟他说:删了,直接建模,十分钟搞定。 他一脸震惊——那表情就像我让他徒手画装配图一样。

参数化信仰,还是教条?

参数化建模的核心,我用大白话说,就是让几何元素之间建立关联和约束。 一个尺寸变了,相关的全部自动更新。 理论上这当然效率爆表。 但前提是——你的设计意图完全明确且稳定。 现实呢? 客户上午说要方孔,下午改成圆孔,明天又加个翻边。 你苦心搭建的参数关系,瞬间变成绊脚石。 每次更新都提心吊胆,生怕哪个关联断掉,模型炸成一堆破面。 ❗ 爆炸的炸,不是夸张。 干过大型装配的兄弟绝对懂。

有一次做一个焊接框架,用自顶向下的参数化方法,主骨架驱动所有零件。 一开始很美,直到方案评审时领导说:把主梁间距加大50毫米。 理论上就改一个数,对不? 结果,二十几个零件的参考全乱了,甚至有两个直接报红找不到参考。 我花了一整天去修复。 那一天我骂了不下五十次脏话。 从那天起我立了个规矩:能直接建模的,绝不轻易参数化;能用草图约束的,绝不跨零件关联。

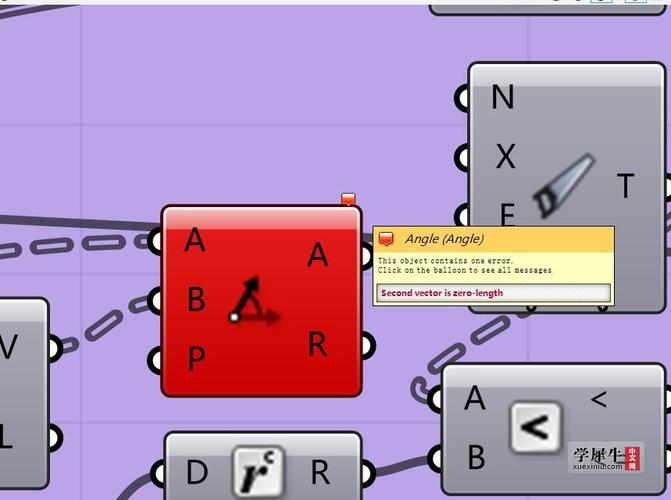

参数化建模特征树报错截图
参数化建模特征树报错截图

直接建模与参数化,不是选择题

直接建模与参数化,不是选择题
直接建模与参数化,不是选择题

现在很多CAD软件都吹“同步建模”、“直接编辑”,仿佛要革参数化的命。 其实哪有那么玄乎。 就我个人的经验,完全看场景。 概念设计阶段,形态一天三变,直接建模爽得飞起。 推推拉拉,跟捏泥巴似的。 到了详细设计,标准件库、系列化产品,那必须得上参数化啊! 一个阀门通径DN50到DN200,参数表一配,十分钟出一套图纸,不香吗?

但太多人把两者对立起来了。 好像站了队就不能改。 醒醒,工具是死的,人是活的。 我现在习惯混合着来。 主体结构用参数化模板,局部特征——比如安装耳板的位置经常变的——直接建模干掉。 甚至有时候故意打断特征树,不让关联太深。 这叫防御性设计,防的就是后期改图的折腾。 ✅ 一个设计好不好,不看你模型建得多炫,而是改起来快不快、容不容易交接给别人。

问:那到底什么时候该用参数化,什么时候该用直接建模?答:这问题问得真好,也是我带了新人之后才总结出来的。 如果这个零件的尺寸会作为产品规格变动,比如行程、缸径、功率相关的关键尺寸——必须参数化,而且要建好布局草图。 如果只是避让位、工艺倒角、或者“先随便放这儿以后再说”的结构,直接建模。 还有一种情况,从别的软件导进来的STP,没特征了,你要改,直接建模就是救星。 记住啊,别拿着锤子看什么都是钉子。

云端CAD与AI设计,正在打破旧规矩

这两年有一个变化特别剧烈——云端CAD。 Onshape、Fusion 360这些,彻底把“保存文件”这个动作干掉了。 实时协同,多端登录,玩得就是嗨。 去年我们去供应商那里做联合设计,隔着几百公里,就和编辑同一个Google文档似的,那边改一个孔位,我这边马上看到干涉检查报警。 那种即时感,真的,以前用PDM砸服务器都实现不了。

而且AI开始介入了。 不是那种科幻的全自动设计,而是创成式设计(Generative Design)。 你给载荷、约束、材料,它给你吐一堆奇形怪状但绝对合理的结构。 我们试过做一个轻量化的支架,AI出的方案减重40%,应力还更均匀。 但问题来了——传统机床加工不出来,得上3D打印。 这就是工程落地要权衡的。 💡 所以别看软件宣传得多牛,能不能进车间才是王道。

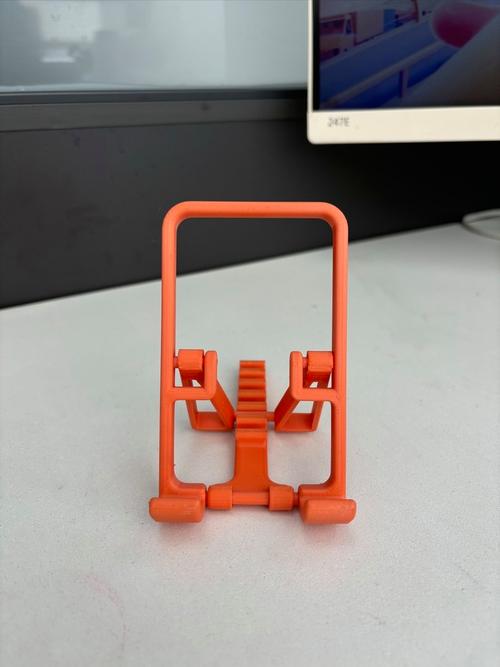

AI创成式设计生成的轻量化支架模型
AI创成式设计生成的轻量化支架模型

问:现在学CAD,是不是必须从参数化入手?感觉好难。答:千万别被培训机构忽悠。 我见过太多新人,上来就啃全约束、方程式,结果连个简单的阶梯轴都画得怀疑人生。 我的建议:先学会看懂图纸、建立空间感。 画!先从AutoCAD二维画起,把投影关系刻在脑子里。 然后玩三维,随便拖方块,感受加减材料的逻辑。 参数化和特征树,等你有了十个以上完整零件的建模经验再碰。 不然就是空中楼阁。 而且现在软件操作门槛越来越低,关键是设计思维和工艺知识,那才是值钱的。

哎,说这么多,可能有人觉得我在唱衰参数化。 真不是。 参数化是伟大的发明,没有它,今天的制造业根本转不起来。 我只是希望,年轻的工程师别把手段当目的。 CAD,计算机辅助设计,重点在“辅助”。 真正的设计,永远在脑子里,在手上,在你对材料、力学、加工的那点感觉里。 软件再强,你让它画个M6螺纹的退刀槽,它知道退刀槽到底该多宽吗? 它不知道。 它得问你。 而你要是也不知道,就等着车间师傅拎着图纸来骂街吧——惨痛经历,不想提了…

所以说,工具要学精,但更得经常去车间沾一手油。 尤其是年轻工程师,别整天窝在屏幕前,那真的是会废掉的。 完了,再说下去就像说教了,打住。 这些就是我自己十几年踩坑的一点总结,未必对,但绝对真实。 能让你少熬几个夜,就值了。
