钛合金铣削加工：老师傅不愿透露的实战血泪史

干了一辈子机械，最怕啥？钛合金铣削。真的，这玩意儿折磨人。前几天又废了三把刀，一把500块，心疼得我直抽抽。但活儿堆在那儿，总不能跟客户说我不行吧？硬着头皮上，这些年攒了点经验，今天掏心窝子聊聊。

为什么钛合金铣削这么变态

说实话，钛合金这材料就是个坑。导热系数低得离谱，大概只有钢的1/6，切削热压根散不出去，全憋在刀尖上，局部温度能飙到1000°C以上。你摸着工件感觉没多烫，其实刀尖已经红了，涂层瞬间崩掉，然后就是月牙洼磨损。更恶心的是弹性模量低，加工时工件回弹严重，刀具后刀面跟来回蹭似的，震动大，表面质量一塌糊涂。还有，切屑容易粘刀，积屑瘤一来，精度全完。我刚开始干那会儿，产品报废率高达40%，老板脸都是绿的。

记得有次加工TC4叶片，深度30mm的型腔，用常规参数，刚切进去没两分钟，主轴负载飙升，机床直接报警。一看，刀已经糊了。后来才知道，必须用高压内冷，而且走刀路径不能傻乎乎来回拉，得搞摆线铣削。这些细节，手册上可没写明白。

刀具：贵的未必好，合适才救命

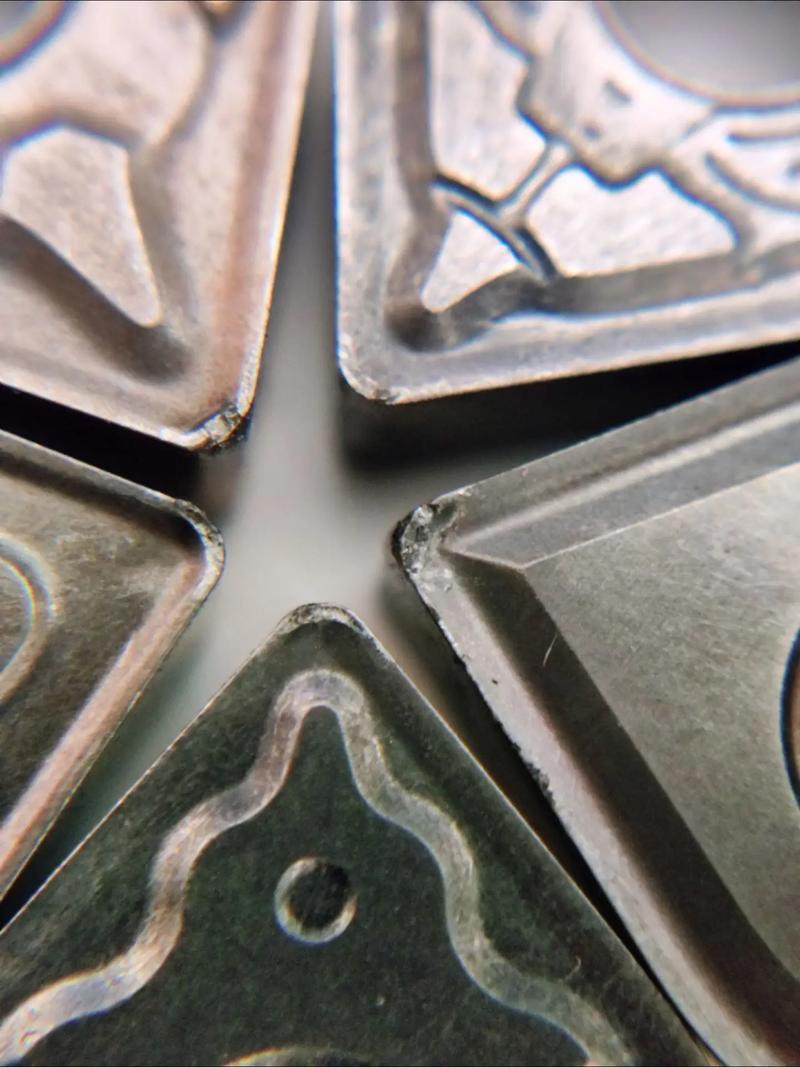

刀具这块，我交的学费能买辆车。一开始总迷信进口品牌，涂层花里胡哨，结果该崩还是崩。后来碰到个退休的刀具应用工程师，他一句话点醒我：钛合金铣削，基体是魂，涂层是皮。必须选超细颗粒硬质合金，0.2-0.5μm晶粒度，抗弯强度能到4000MPa以上。涂层优先考虑PVD的AlTiN或者AlCrN，多层结构，耐热温度900°C起步。千万别用CVD涂层，那玩意儿拉应力大，容易微崩刃。

问：那刀尖圆弧半径选多大？买刀时销售总推荐大的，说耐用，可我一用就振。

答：哈哈，又一个被忽悠的。钛合金恰恰相反，刀尖圆弧半径小点好，0.4-0.8mm就够了，能减小切削力，避免振动。大了虽然理论寿命长，但径向力暴增，薄壁件直接振纹满身。另外，后角得加大到12-15°，减少和工件回弹的摩擦。这些门道，没试错过哪能懂啊。

冷却液：高压才是王道，别吝啬那点泵

我见过有些厂，拿个油壶浇浇，还振振有词说“我们一直这么干”。结果呢？刀片半小时换一次。钛合金铣削必须用高压内冷，压力至少70bar，现在很多做到150bar了，直接穿过刀杆从主后刀面喷射。这玩意儿不光是降温，更关键是把切屑打碎冲走，防止它缠绕在刀头上反复切削。有一次我泵坏了临时用普通外冷，切屑像弹簧一样卷着堆积，三分钟堵死排屑槽，刀杆都差点甩飞，吓出一身冷汗。后来换了80bar的内冷系统，刀具寿命翻了五倍，表面光洁度从Ra3.2提到1.6，那感觉，像便秘一周突然通畅了——爽。

冷却液介质也讲究。以前用乳化液，钛合金高温下容易产生氢脆，后来全换成合成酯类的，极压性能好，闪点高，冒烟都少。记住，流量也要跟上，别只看压力，一般每齿流量至少15-20L/min，不然照样烧刀。

切削参数：别迷信手册，这些歪招才保命

每本手册都写着TC4切速30-50m/min，进给0.08-0.15mm/齿。你真按这个干，寿命差距巨大——有时候30m/min稳如狗，50m/min五分钟崩刀，温差十几度而已。为啥？因为钛合金有个变态的“切削速度-刀具寿命”悬崖曲线，临界点非常窄。我的办法是试切，从低往高摸，找到那个突然恶化前一点的速度，然后降个10%用。比如某次精铣，发现42m/min开始后刀面磨损加速，我就锁死在38m/min。

还有个反常识操作：低速大进给。高速机床反而容易谐波振动，偶尔把转速降到3000rpm，进给提到0.25mm/齿，切屑变厚带走更多热量，刀尖反而更凉快。径向切宽别超过刀具直径的30%，轴向切深保守些，1-2mm，用摆线走刀，路径像蚊香一样绕圈，避免全宽切入。这招救过我好几次急单，一个壁厚2mm的框体，常规方法铣出来像波浪，换摆线，平稳得像切豆腐。

问：我能用顺铣吗？逆铣是不是更安全？

答：千万别逆铣！钛合金一定要顺铣，让切削厚度从厚到薄，切入力大但平稳，能减少积屑瘤和回弹刮擦。逆铣那叫一个灾难，薄切屑一摩擦就粘，然后雪崩式崩刃。实在要清角，宁可多走几刀渐开线路径。

说到这儿，想起去年一个同事，五轴机床加工叶盘，他用等高加工，每层抬刀，效率极低。我让他改用侧铣，调整刀具倾角10°，利用刃口螺旋啮合，一刀流，时间缩短40%，刀具磨损还均匀。所以说，会参数不如会策略，得懂材料那点脾性。

最后唠叨句：钛合金铣削，心态要稳，随时盯着主轴负载和切屑形态。负载突然升高？赶紧退刀看看是不是刃口缺了。切屑从银色变蓝色？温度超标，赶紧调。这些现场直觉，AI给不了你，得靠手摸、耳听、鼻子闻——有次闻到糊味，立刻停机，发现内冷管裂了，早了十分钟止损。写这些不是炫耀，而是太多人把铣削当标准活，唉，哪有什么标准，全是一坑一坑踩出来的路。
