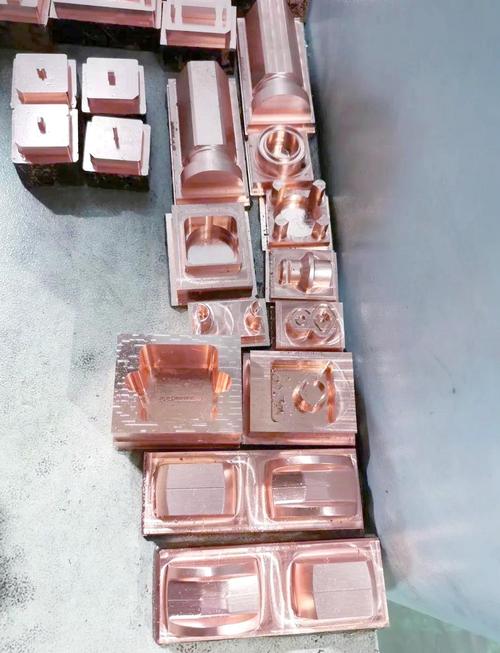

电极材料：石墨还是铜？这是个问题
好多新人总问，到底该用啥电极。说实话，没有绝对的答案。得看工件材料、精度要求、还有你自己的机床特性。石墨电极… 嗯，最近几年进步很大。以前都说石墨只适合粗加工，现在高速石墨（比如POCO的EDM-3）做精加工也很溜。尤其加工那些深窄槽，石墨损耗小，还不容易积碳。不过！石墨也有个致命问题——粉尘。加工时黑乎乎的粉末到处飞，机床导轨要是密封不好，没多久就得大修。我们厂就吃过这亏。后来装了套强力抽尘，才消停。 紫铜电极呢？传统但可靠。导热好，加工表面光洁，特别适合做镜面。但损耗真的肉疼，特别是加工硬质合金，感觉电极比工件还“脆弱”。而且紫铜软，装卡时容易变形，小电极更难弄。💡 我的经验：假如你追求Ra0.2以下的表面粗糙度，老老实实用紫铜；如果是大批量生产，或者深腔加工，石墨更划算。 问：老师傅，我刚开始学电火花，选石墨用什么牌号？便宜的国产石墨行不行？ 答：千万别图便宜！国产石墨强度低，加工时容易崩角，损耗也大。预算允许的话，进口石墨比如东洋、步高（POCO）是首选。如果是练习，至少用国产的等静压石墨，抗折强度要在40MPa以上。另外，颗粒度很关键，精加工用5微米以下的，粗加工可以稍粗。记得一定要检查石墨的均质性，有些劣质石墨里有硬点，加工时会划伤工件表面。
放电参数：别迷信厂商的“标准参数”
很多操作工喜欢按机床自带的工艺库走，省事儿。但标准参数是死的，工件是活的。环境温度、油液老化、甚至电极装卡长短，都会影响结果。我习惯先降低峰值电流，增大脉冲宽度试打，再慢慢调整。特别是加工硬质合金，电流一高，表面微裂纹多得吓人，后续抛光都救不了。❗ 记得有一次做模具的排气槽，深度0.2mm，宽度1mm，公差正负0.01。按照标准参数打出来，槽口圆角太大，排气不畅。后来把脉冲宽度减到0.5μs，休止时间加长，慢慢啃，才搞定。速度是慢了，但精度保住了。 电火花油也得说说。很多人不重视，油用久了黏度变大，排渣差，放电不稳定。我们厂规定1000小时必须过滤或更换，用黏度2.0以下的专用油。最近试了合成型电火花油（比如美孚的），闪点高，烟雾少，车间环境好多了。✅ 这个值得推荐。
电极设计：减寸量到底怎么算？
说到电极设计，一定得提减寸量（under size）。新手往往死套公式：单边减寸量 = 放电间隙 + 精修余量。但实际复杂曲面，尤其是尖锐棱角，放电集中，间隙会变大。那些地方得额外多减一点。我一般用软件仿真放电，比如用PowerMILL的电火花模块，能模拟间隙并自动补偿。没有软件的话，就靠经验了… 纯纯的试错。所以常备小本本，记录不同条件下的实际间隙，比什么手册都管用。 问：放电间隙怎么测量？我每次打出来的电极间隙和设置值差好多。 答：排除机床刚性和油质问题，最大可能是排屑不畅导致的二次放电。测量间隙简单方法：打一个标准方槽，用塞尺或测高仪测实际尺寸，反算间隙。但更准的是做阶梯电极实验，在不同深度测实际尺寸。还有，注意电极振动，长电极一定要用导向器固定。🔧未来：自动化与微细电火花
最近逛展会，看到不少厂换上自动电极更换和C轴加工的机床。一个人看三四台机，夜里无人值守。说实话，这会倒逼我们必须升级了。另外，微细电火花在医疗器械上应用真火，比如打0.05mm的孔，看着都刺激。未来估计要和增材制造结合，比如修复模具，先用激光熔覆，再电火花精修。世界变化快啊。 说一千道一万，电火花这手艺，靠的就是积累。每个坑，都值钱。免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电火花加工（EDM）：我踩过的坑，都是你未来的经验 https://www.dachanpin.com/a/tg/64993.html
