磨削加工：那点让人又爱又恨的“表面功夫”

一、磨削，不就是拿砂轮蹭吗？真没那么简单

外行看磨床，总觉得这东西慢悠悠的，砂轮一转，火花四溅，还挺漂亮。可我们干这行的知道，那每一点火花背后都是心惊肉跳——工件表面温度能瞬间飙到1000℃以上，磨削区简直就是个微型火山。砂轮上的磨粒并非整齐排列，而是杂乱无章地镶嵌在结合剂里，切削、划擦、耕犁三种状态同时存在。 切屑细小得像粉末，却带着极高的热量，如果冷却跟不上，工件表面马上就被“烧伤”，硬度变了，金相组织都变了，严重点直接开裂。我曾在某军工项目上吃过这亏：加工一个薄壁套筒，内孔磨削，稍不留神，出口端就出现微裂纹，探伤发现时，一整批全报废。那种懊恼……真想把磨床砸了！

更崩溃的是，这种缺陷往往不是马上能看出来的。磨削烧伤，有时表面颜色都不变，你得用酸洗才能显形。可生产线上谁有功夫一个一个酸洗？后来我们狠心上了一套在线涡流检测，虽然贵，但总算从“事后验尸”变成了“实时监控”。✅ 建议有条件的厂家直接上这套系统，别省那点钱，废一批活的代价更高。

还有磨削裂纹，像头发丝一样细，在荧光探伤下才能看见。我们分析过，大部分是残余应力过大导致的。要么是磨削参数太狠，要么是砂轮选软了“钝化”了还在硬磨，等于在那挤工件。这时你如果摸一下工件——注意别烫着手——那个热啊，你就知道大事不妙。所以，干磨削，不能光看图纸上的粗糙度要求，得时刻关注磨削热的管控，它是所有缺陷的源头。

二、现场翻车实录：那些年我遇到的磨削事故

说实话，磨床稳重如山的外表下，藏着无数翻车可能。讲几个真事。

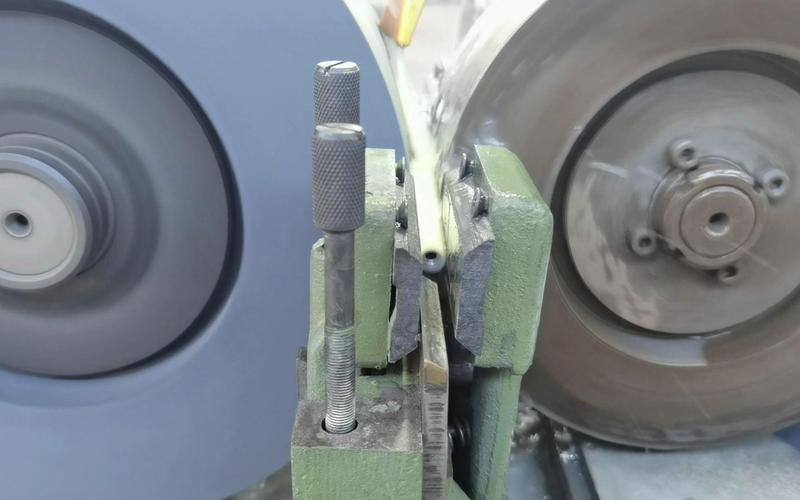

一次是无心磨削，通磨小轴，调得好好的，突然“砰”一声，工件从托板弹飞出来，差点砸到人。吓出一身冷汗！排查原因，原来导轮倾角调得过大，工件轴向推力太大，加上托板有了磨损，工件跑偏了。后来我们定了个规矩：每班开工前必须检查托板平直度与导轮、砂轮的平行度，哪怕只用百分表扫一下。 这已经成了车间的铁律。

问：“为什么磨削出来的表面总有螺旋纹？设备精度明明够了。”
答：“别光相信设备出厂精度。测一下砂轮主轴跳动吧，特别是轴向窜动。如果轴跳超差，每转一圈砂轮就撞击工件一次，螺旋纹没跑。还有，冷却液喷嘴位置如果太偏，导致局部冷却不足，也会产生类似纹路。另外，砂轮修整工具钝了，修出来的砂轮表面本身就坑洼，那也是纹路的温床。我的经验是，先打表轴跳，再检查冷却液，最后看修整工具。三步走，99%的螺旋纹能解决。”

再说振纹。有次磨削一个高精度主轴，表面粗糙度要求Ra0.1μm以下，可不管怎么调，总有一条若隐若现的振纹。机床是新买的，主轴应该没问题啊。我们调试了好几天，换砂轮、改参数、甚至把磨床地脚垫高，都不行。最后，请了个老师傅，他趴在地上听了一会儿，说：“外面马路在施工，打桩机闹的。” 我们差点当场昏倒。后来在磨床地基加了隔振沟，才搞定。所以啊，磨削对环境振动敏感得离谱，尤其是高精度磨削，你得把磨床当成精密仪器来伺候。

问：“磨削烧伤怎么检测？肉眼能看出来吗？”
答：“肉眼？等你看到颜色变了——蓝的、黄的——工件已经废了。那种氧化色就是严重烧伤的标志。轻微烧伤看不见，得用酸洗法，用硝酸酒精腐蚀后看表面是否有暗色区域。现在更先进的是巴克豪森噪声检测和涡流检测，后者可以集成到生产线上，实时报警。我们厂用的涡流探头装在出料口，检测速度跟磨削节拍同步，不合格品直接被推出来，再也不用担心混入成品了。❗强烈推荐。”

三、技术进步：从‘玄学’到科学，我们还能做什么？

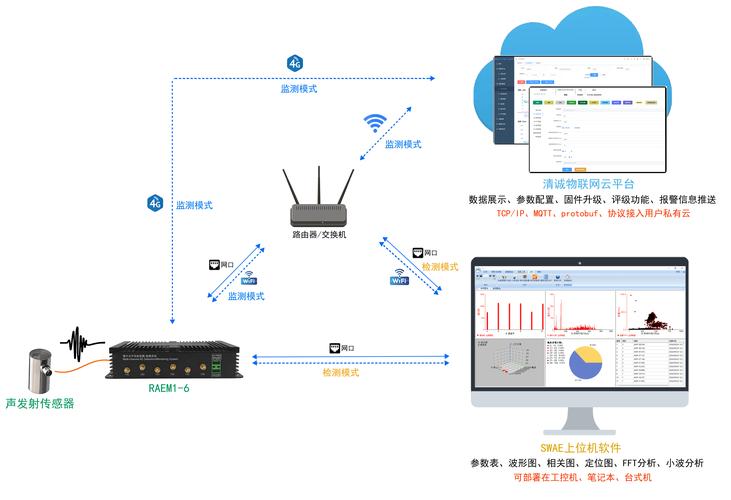

刚入行时，老师傅调机全凭感觉，看火花颜色、听声音、摸振动，磨削就像玄学。现在呢？传感器、大数据、自适应控制，把磨削拉回了科学轨道。 主轴功率监测、AE声发射、激光在线测量粗糙度……这些技术其实十年前就有了，但很多中小厂还是舍不得用，宁可依赖操作工的经验。唉，不是经验不好，是太不可控了。人总有打盹的时候，传感器不会。

💡我给大家算笔账：一套在线监测系统，国产的也就几万块，但能实时检测砂轮钝化、颤振趋势、烧伤风险，并根据数据自动调整进给速度或发出修整指令。我们做过对比，用了自适应磨削后，砂轮寿命延长了30%，废品率从0.5%降到近乎零。几万块的投资，几个月就回本。真的，别犹豫。

砂轮技术也在进步。传统刚玉、碳化硅砂轮还在大量用，但超硬磨料——立方氮化硼（CBN）和金刚石砂轮——已经大行其道。特别是CBN，磨削黑色金属简直无敌，热稳定好，磨损小，适合高速高效磨削。我们加工淬硬钢齿轮内孔，用CBN砂轮，线速度提到120m/s，效率翻倍，精度还稳。但你要注意，CBN砂轮对机床刚性、动平衡、冷却液的要求更高。不是随便买片砂轮装上就行的，需要系统升级。否则就是浪费。

磨削液管理也很关键。很多厂子还在一大桶乳化液兑水用，浓度全凭肉眼判断，用了几个月都不换，里面细菌滋生，臭得不行，还影响加工质量。现在好的集中过滤系统可以自动配液、除油、杀菌，把磨削液寿命延长几倍，废液处理成本也降下来了。而且，清洁的磨削液对表面质量至关重要，别让脏液把砂轮上的气孔堵住，那等于给磨削区断了冷却液，烧伤立现。

还有环保压力下，干式磨削和微量润滑（MQL）也在推。但我实测下来，MQL对于轻负荷精密磨削还行，重负荷还是得靠充足冷却。有些厂为了绿色认证硬上干式磨，结果工件烧得一塌糊涂，得不偿失。技术是好的，但得看场合，别盲目跟风。

最后想吐槽下：现在很多年轻人不愿意干磨削，嫌脏、嫌累、嫌枯燥。可这个行业永远缺不了那一下“磨”出精度的活。数控磨床操作工，好的师傅月薪早过万了，还是招不到人。也许，我们该把磨床搞得更智能、更干净，让年轻人觉得这是一门酷炫的手艺，而不是又苦又危险的行当。

磨削加工，说到底，是人与材料、机器的细腻对话。它容不得半点浮躁。你用心对它，它就给你一个镜面般光滑的表面；你敷衍它，它就甩给你一堆废品和隐患。干这行二十多年了，我依然觉得，磨削里的学问一辈子都探不完。希望同行们都能在砂轮飞转中找到自己的那片火花。
