说实话，很多人对激光切割的理解还停留在“一束光烧穿钢板”的粗糙认知里。对吧？但实际上，这里头的门道多得能让你怀疑人生。你以为切不穿是功率不够？天真。很多时候，是焦点位置根本没找对或者喷嘴选型出了问题。

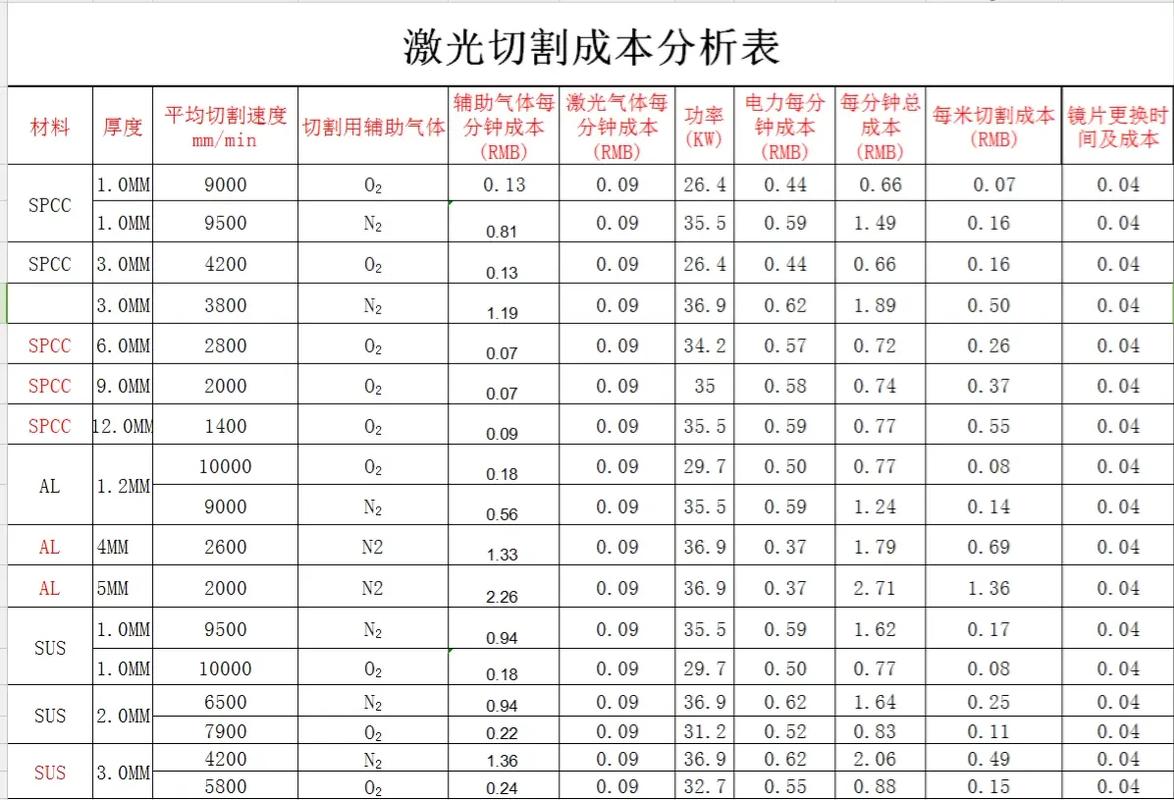

激光切割成本究竟省在哪儿？
✅ 其次，材料利用率高到离谱。共边切割、飞切、桥接这些工艺，让板材几乎零浪费。我们做过一个对比：同样一张304不锈钢板，传统剪冲综合利用率大概72%，激光套料能轻松干到88%以上。一年下来，光材料钱就能省出一台新车。
💡 还有个隐性成本：后道工序。激光切出来的断面，如果参数调得好，根本不需要二次打磨。特别是用氮气切割不锈钢，断面直接是银白色，光滑得想舔一口（开玩笑的，别真舔）。这里有个小秘密：很多人以为氮气贵，舍不得用，但算上打磨人工和砂轮片损耗，用氮气反而更划算，尤其现在人工这么贵。
问：为什么我切厚碳钢时总是挂渣严重？功率已经开到最大了。
答：挂渣是激光切割里最常见的翻车现场。功率当然重要，但挂渣往往不是功率不够，而是氧气纯度和压力没匹配好。切割厚碳钢必须用氧气作为辅助气体，利用铁氧燃烧反应产生额外热量。如果氧气纯度低于99.5%，或者气压波动大，熔渣就吹不干净，切口底部挂一排坚硬的黑渣。另外，喷嘴高度和焦点位置也得跟着板厚调整。厚板焦点要稍微往材料内部走一点，比如12mm碳钢，焦点在板下4mm左右效果最好。别光怼功率，把参数优化一遍，你会回来感谢我的。
为什么别人的切缝光滑如镜，你的却布满毛刺？
这事儿我太有感触了。去年给一个医疗器械客户加工薄壁不锈钢管，切出来的断面毛刺肉眼可见，客户直接甩回来一句“这能用？” 我脸上火辣辣的。排查一圈才发现，透镜脏了！就那么一丁点肉眼看不见的飞溅物粘在保护镜上，导致光束质量下降，切口立刻变粗糙。还有一回是穿孔方式不对。厚板穿孔时没有采用渐进式穿孔，瞬间能量过高导致爆孔，飞溅物喷得到处都是，后续切割路径全在熔渣上走，不毛才怪。
问：光纤激光和CO2激光切割相比到底哪个好？工厂选型怎么定？
答：这个问题每个月都有同行来问我。简单粗暴的答案：现在买新的，无脑上光纤。光纤激光电光转换效率能到40%，CO2只有10%左右，意味着省电一半以上；而且光纤免光路维护，没有反射镜和气体激光媒介那些麻烦。但CO2也不是一无是处，它切割非金属材料（木板、亚克力）依然有优势，切厚碳钢的断面垂直度有时比光纤好一丢丢。不过对于绝大多数金属加工厂，光纤已经全面碾压。特别提醒：别被一些杂牌厂家的“高功率”忽悠了，光束质量和模式同样致命。亲眼见过某小厂标称6000W的机器实际输出很不稳定，切出来的效果还不如一线品牌3000W。选型时务必实测样品，带自己最厚的材料去切，看断面、测精度，别信宣传册。
激光切割的未来还有什么新花样？
说真的，这行业的进化速度让人喘不过气。五年前我们还在讨论激光能否切割铜铝高反材料，现在人家已经玩起绿光激光切割铜箔，甚至用到动力电池极耳加工上了。还有智能切割头，能实时监测焦点偏移并自动补偿，配上AI视觉寻边，再也不用担心热拉伸变形的板材对位不准。🛠️ 还有个趋势是复合加工。激光切板、切管一体机已经普及，现在连激光切割+焊接、激光切割+攻丝都在集成。一台设备就是一个微型产线，特别适合那种零部件种类多、工序复杂的高端制造。比如医疗手术器械的精密加工，薄壁管材激光切割后直接进入自动清洗和检测工序，全程无人化。
💸 价格方面更魔幻。国产核心光源的崛起把整机成本打下来一大截，三年前买一套中功率光纤激光切割机还得咬咬牙，现在同等配置几乎是半价。但硬币的另一面是市场竞争白热化，不少小厂靠减配压价，售后服务稀烂。所以选供应商时务必考察他们的实际客户案例，别只贪便宜。激光切割这玩意儿，买的时候省下的钱，迟早会在维修单上十倍还回来——这是血泪教训。
说到最后，激光切割早就不是单纯的“下料工具”了。它正在重塑整个钣金加工的流程和思维。如果你还在用传统冲压模板去套激光工艺，那真该去展会现场摸一摸那些镜面般的切口，感受一下什么叫“热加工冷处理”的极致美学。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：激光切割：从钣金喷渣到镜面级切口的硬核进阶之路 https://www.dachanpin.com/a/tg/64994.html
