确定性网络:工业控制的下一个大泡沫,还是救命稻草?

上个月华南某智能工厂,一条花重金改造的柔性产线上,机械臂突然“抽风”——焊点偏移、抓取失误。报警日志显示,不是伺服故障,不是PLC逻辑出错,而是网络数据包延迟抖动超过2毫秒。就这2毫秒,整个节拍全乱。现场工程师黑着脸说:“千兆网,延迟平均值才几百微秒,谁能想到偶尔来这么一下?” 这就是没有确定性网络的典型现场。你永远不知道下一秒,数据包会不会堵在交换机的队列里。

从“尽力而为”到“说到做到”

以太网天生是“尽力而为”的。你说要实时?它只能耸肩。当年自动化工程师用令牌环、Profibus、CC-Link搞出的现场总线,本质上是用专有协议在二层抢时间。后来进入工业以太网时代,Profinet IRT、EtherCAT用特殊硬件和帧抢占技术,硬生生把循环时间干到低于31.25微秒,抖动小于1微秒——但代价呢?贵,封闭,你用了西门子全家桶就别想轻易接入第三方设备。这就相当于在一条开放的公路上,各家自己画了专属车道,车是跑得快,但路费高得离谱,交警还不通用。
工业生产线机械臂网络延迟抖动导致故障
工业生产线机械臂网络延迟抖动导致故障
现在OT/IT融合,云端计算、机器视觉、AGV协同纷至沓来,谁还受得了这么玩?于是TSN(时间敏感网络)被捧上神坛。它说:以太网可以既开放又确定,我搞了一套标准——802.1Qbv时间感知调度、802.1AS时钟同步、802.1CB冗余……数据包按时间门控排队,桥接设备必须准时转发。哇,完美世界?别急,接着看5G。3GPP R16的URLLC场景,号称空口时延低于1毫秒,可靠性99.999%。但网络切片加免授权调度的组合拳,在实际工厂里却常常被钢铁立柱遮挡、多径效应搞得灰头土脸。去年一家电池封装车间测试5G专网,机器人在A工位停稳时间从有线模式下的80毫秒变成无线模式下的120毫秒,偶尔还有150毫秒的尖峰——这已经是在做了波束赋形和边缘UPF下沉之后。

TSN+5G:骗子组合还是王炸?

技术融合的故事总是诱人。3GPP在R16和R17里详细定义了5G系统如何作为TSN网桥,把5G无线接入包装成一个逻辑的TSN交换机——内部维持5G时钟,对外精准输出TSN时间戳。理想是:你在控制器上打个CRC校验的时间,云端已经算出AOI的缺陷坐标,并同步给下一个工站。 现实呢?我们先不说有线TSN交换机那恐怖的配置——每个出口队列的Gate Control List(门控列表)要精确到纳秒,网络规划工具若没迭代好,人工配置等于自杀。单单5G和TSN的时钟域同步就让不少博士挠破头。IWMS(集成无线管理方案)虽然定义了BS(基站)从TSN GM(主时钟)获取时间的方式,但空口传播延迟的不对称性依然会产生纳秒级的偏移误差。别小看这几十纳秒,在多轴伺服同步的印刷机或无溶剂复合机上,足以让薄膜张力抖成波浪纹。
5G TSN融合确定性网络架构图
5G TSN融合确定性网络架构图
问:“我们工厂用了5G专网,时延确实低了,但偶尔还是会波动,这算确定性网络吗?” 答:不算。确定性不是平均值,是界限。比如你要求循环周期1毫秒,那全生命周期内每一次传输都必须落在1毫秒之内,超出就是违约。真正的工业确定性得满足“七个九”的可靠性,即每年宕机时间不超过0.5秒。如果网络偶尔来个10毫秒的延迟,纵使万次里只有一次,对流体灌装、高速点胶来说就是灾难。所以5G URLLC只提供了可能性,要做到端到端确定性,你得把无线、传输、核心网、MEC全部揉成一个有界低延迟的体系,还得忍受空口的不确定性——尤其在非授权频谱或干扰严重的ISM频段。 问:“我之前用EtherCAT挺好,微秒级同步,为啥要换TSN?” 答:EtherCAT是主从架构,依赖于集束帧和从站硬件转发。规模一大,受限于总线型拓扑;想加个视觉引导?得补网关。TSN是标准以太网,插上就能通信,拓扑灵活,理论上任何支持802.1Q的设备都能加入确定性节拍。但话说回来,TSN的协议栈复杂到让不少老派工程师骂娘——一个简单动作可能要配置十几个条目,没有自动化配置工具的加持,简直没法玩。而且目前多厂商互操作依然是个坑,A家的交换机认不出B家的流预留协议,能把你整不会了。

落地的骨感:成本、兼容与人的问题

看了一圈POC(概念验证)项目,真正从实验室走向24/7产线的,屈指可数。原因?第一,钱。支持TSN的交换机比普通网管型交换机贵三到五倍。车间里成百上千个节点,全换掉?老板的预算会哭。第二,旧设备兼容。那些用了十年的PLC,网口只支持经典以太网,你让它们理解时间感知整形?要么换网关做协议转换,要么直接在边缘侧用计算机软实时勉强糊弄——结果又多了不确定因素。第三,人。OT工程师习惯梯形图和固定循环扫描,IT工程师满嘴VLAN、SNMP、NetConf。讲真,能把TSN配置清楚,同时又懂得运动控制周期和G代码指令的人,全国找不出几个。我们缺的不是技术,是翻译。 有时候我在想,是不是非得全局确定性不可?一条产线里,只有几个工位需要亚微秒同步(如焊接、飞剪),其余工位毫秒级足矣。那为什么不搞局部确定性网络,其余用尽力而为?边缘计算网关在这里就很好使。把实时任务留在本地TSN域内,5G只传非实时数据和远程监控,这就避开了无线的坑。华为的确定性网络方案里就有“微时隙调度”这么一招,在时域上挖出一个个小格子,专门给高优先级流用,但调度策略一旦复杂,资源利用率又下来了……

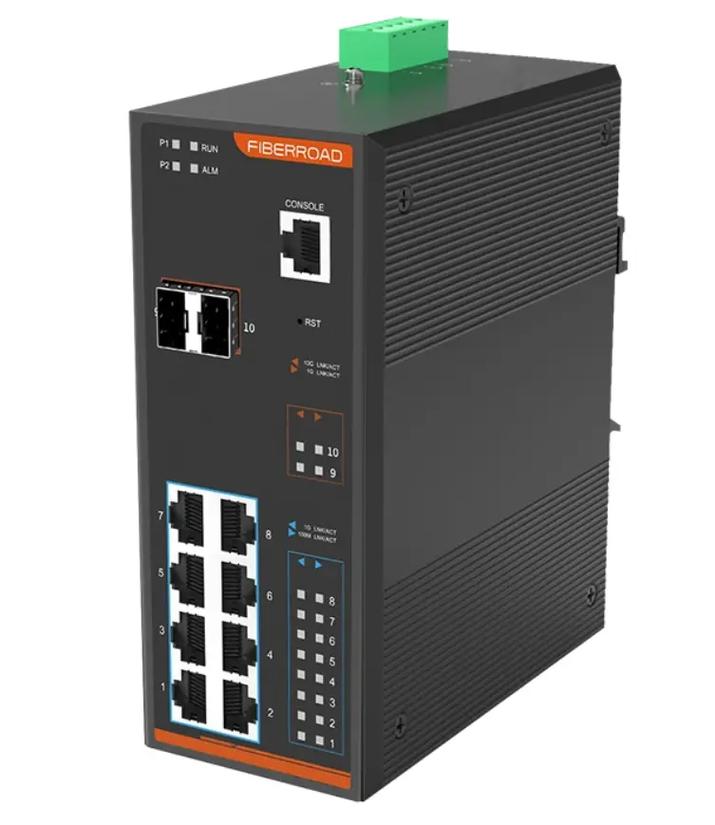

工业确定性网络TSN交换机测试平台
工业确定性网络TSN交换机测试平台
说到底,确定性网络不是银弹。它不会让你的老旧机床突然变得聪明,也不会自动修复糟糕的布线和虚假的EMC防护。但它确实是黑灯工厂、无人工厂的必由之路——机器没有人类的适应能力,它们只认规则精准。下次如果有人跟你推销“零抖动、绝对确定”的方案,先让他给出连续运行7天24小时的时延百分位分布图,看看P99.9999是不是还在服务等级协议之内。你敢吗?反正我存疑。
