时间敏感网络(TSN):打破工业通信的实时性魔咒

第一次在产线上看到TSN交换机的时候,我愣了几秒。那玩意儿长得跟普通工业交换机没什么区别,灰扑扑的金属壳,一排RJ45口。但它的吞吐量……这么说吧,我们把原有的PROFINET网络替换成TSN后,控制周期直接压到了31.25微秒。31.25微秒什么概念? 伺服驱动器的电流环响应也就这个数量级了。以前想都不敢想。

说实话,工业通信领域‘实时性’这词被滥用了。EtherCAT、POWERLINK、SERCOS III,各家都说自己实时,但本质上都是‘专网专用’——你得拉一根专门的线,跑专门的协议,硬件绑定芯片绑定。而TSN想做的是:在标准的以太网硬件上,同时跑实时控制数据和普通IT数据。 一网到底。听起来像天方夜谭,然而它还真做到了。

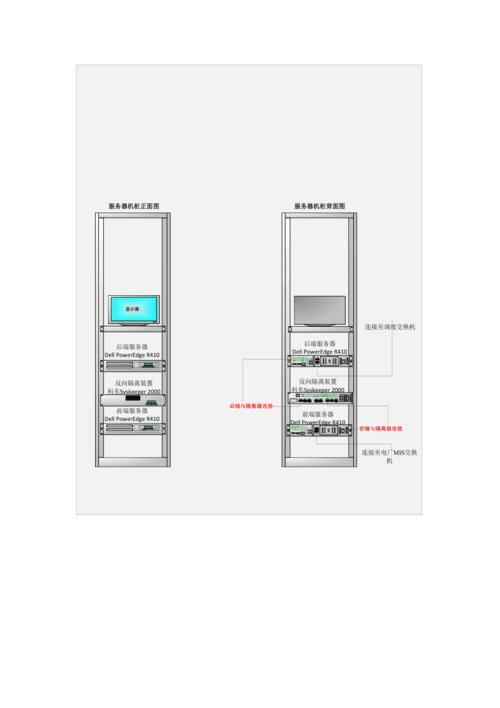

工厂时间敏感网络TSN交换机机柜布线图
工厂时间敏感网络TSN交换机机柜布线图


这背后依赖的不是什么魔法,而是IEEE 802.1的一系列标准——时间同步(802.1AS)、流预留协议(802.1Qat)、排队规则(802.1Qav/Qbv)等。简单说:TSN把以太网从‘尽力而为’的高速公路,改造成了带专用车道和红绿灯调度的智能交通系统。 关键帧(比如运动控制指令)走快车道,且灯永远绿;普通IT流量爱堵就堵去。

不过话说回来,协议好是一码事,现实是另一码事。去年我们在一条锂电卷绕机上做测试,用了某品牌的TSN网关,结果时钟同步精度飘得像秋天的云——原因?那个网关的晶振居然没做温补。❗ 一个几十块钱的零件毁了一台上百万的设备。这就是工业级与消费级的鸿沟,你以为你懂了,其实处处是坑。

TSN到底解决了什么痛点?


痛点太痛了。以前工厂里每上线一套新系统,比如视觉检测、机器人、AGV调度,就得单独布一套网络,协议还不通用——PROFINET、EtherNet/IP、CC-Link IE乱成一团。维护工程师要背三种接线标准,库存备五种交换机模块。TSN的理想就是:一根网线,一套硬件,所有流量按规定排队。 那种‘网线地狱’的图我不想放,太触目惊心。💡

更狠的是,TSN还能和5G融合。去年汉诺威展上,博世力士乐演示了5G TSN混合网络——AGV通过无线自由移动,同时微秒级同步停止,没有安全风险。这玩意儿对柔性产线简直是核弹级提升。✅

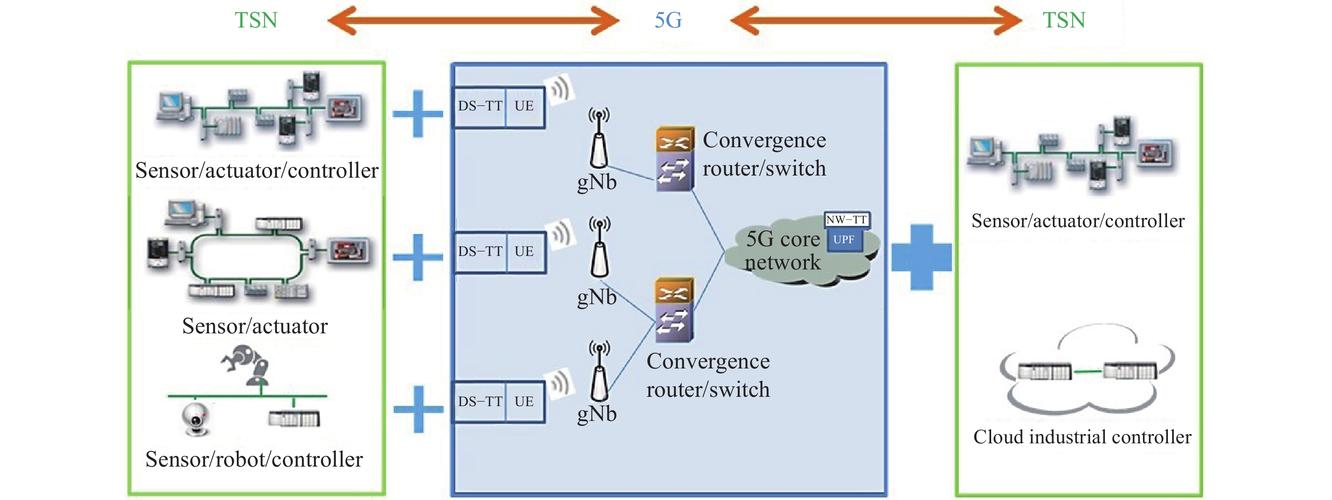

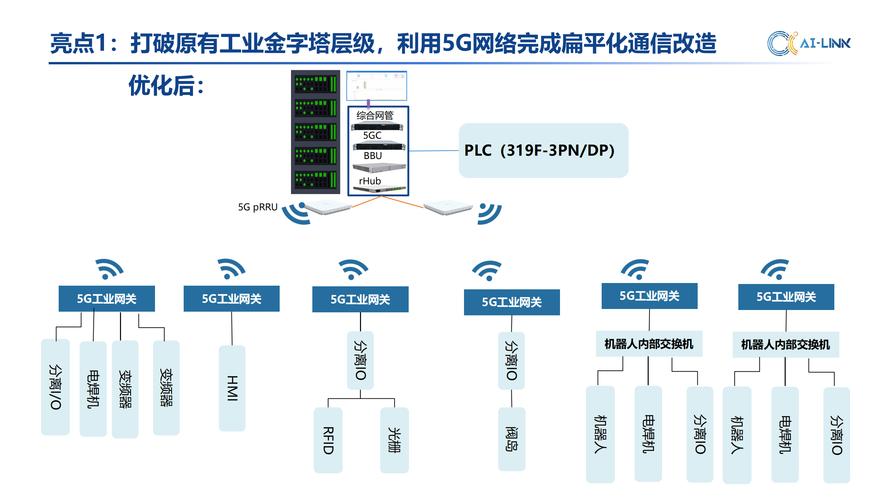

TSN与5G工业无线网络融合架构示意图
TSN与5G工业无线网络融合架构示意图


但……千万别以为买了TSN交换机就万事大吉。软件侧的调度策略才要命。Qbv的时间门控表怎么设计?流类型怎么区分?不同厂商的配置工具连术语都不统一——这个叫‘Stream’,那个叫‘Flow’,还有叫‘Traffic Class’的,初级工程师一看就懵。

从理论到落地,还有多远?

从理论到落地,还有多远?
从理论到落地,还有多远?

很近,也很远。近的是芯片:博通、Marvell、恩智浦已经推出支持TSN的SoC,价格在降。远的是生态:PLC协议栈迁移到TSN,不是你想象那样打个补丁就行。 西门子的Profinet over TSN、倍福的EtherCAT G与TSN共存,都在推进,但中间牵扯到的定时器重新映射、帧抢占逻辑修改……没写过底层驱动的人永远不懂那种绝望。❗ 我们一个工程师改个MAC层驱动,掉头发掉了三个月。

问:TSN和传统工业以太网协议到底怎么兼容?
答:说‘兼容’其实不准确,更应该是‘共存’或‘转换’。主流手段是用网关做协议层映射,比如把EtherCAT的循环帧打包进TSN流,再通过调度保证时延。但每个周期的抖动是关键,我们实测某网关在54节点时,抖动从1微秒扩大到8微秒,直接导致铝箔切片机切出废品。所以目前最佳实践是:核心高速设备原生跑TSN,边缘老协议设备通过桥接慢慢淘汰。

问:中小企业上TSN值得吗?
答:看你做什么。如果是做高速贴片、精密注塑、电池叠片这类毫秒级以下控制,绝对值。一套TSN网络省下的线缆和调试时间,半年就能回本。但如果是做稍慢的流程工业,比如温度控制,几秒延迟都无所谓,那现有Industrial Ethernet也能用。不过话说回来,未来三五年新建产线大概率会直接规划TSN——这就像当年从RS-485转向以太网一样,趋势不可逆。💡

那些年我们踩过的坑

那些年我们踩过的坑
那些年我们踩过的坑

第一坑:时钟同步以为配个grandmaster就行。结果网络里混入一台不支持802.1AS的摄像头,整个时钟树震荡,全产线定位漂移——浪费了三天时间排查。教训:所有交换机必须是TSN-aware,哪怕最边缘的。

第二坑:带宽预留过于激进。我们一开始给机器人的每个运动指令流都设了最高优先级,结果非实时数据(比如MES的报表请求)丢包率高达30%,数据库连不上。后来老老实实划分四个类别,各占各的槽,世界清净了。✅

第三坑:组态工具。至今没有统一的图形化配置界面,几家大厂各搞各的,有些基于NETCONF,有些基于RESTCONF,还有些用私有CLI。我们一个项目用了三家交换机,手上三套配置手册,重死。❗ 开放性永远是双刃剑。

但即使如此,我仍然强烈推荐有条件的团队去尝试TSN。它带来的那种‘一根网线承载一切’的清爽感,对设备层面是革命性的。尤其是当你在办公室远程就能精准监控毫秒级的冲压节拍时,那种技术上的满足感……啧,做自动化的人会懂。

对了,最近OPC UA over TSN的概念很火,说要把信息建模和实时传输统一。想法很美,但OPC UA本身数据量一大就变慢,真用在实际运动控制上还得看未来版本。不过方向是对的——从感知到执行,全程标准化。

就说这么多吧,我得去调个Qbv门控表了。有问题欢迎聊聊。
