工业仪表现场选型,我踩过的坑你别再踩

前几天去一个化工厂现场,技术员老李拉着我,指着那台刚拆下来的压力变送器直摇头——膜片腐蚀得不像样,才用了半年。他问我:“王工,当初选型时不是说好能耐酸性介质吗?” 我一看型号,哑口无言。材质316L,用在醋酸环境,不坏才怪。说实话,这种选型失误,我见的太多了。

很多人觉得工业仪表不就是按参数选就完事了?真没那么简单。一台仪表从选型到安装,再到后期维护,处处是细节。忽略一个,就可能造成几十万的损失——甚至安全事故。今天不整那些虚的,聊点实操的。

💡 第一个坑:只看量程,不看工况

流量计、压力变送器、液位计……选型手册第一页就是量程范围。80%的技术员习惯按设计值直接放大一点选。比如管道压力1.6MPa,选个0~2MPa的量程,觉得挺合理。但有没有想过,工艺波动时压力会窜到多高?有些泵启动瞬间冲击压力能达到正常值的3倍。你的传感器就这么废了。

更隐蔽的是温度影响。电磁流量计衬里,PTFE耐温120℃,现场介质偶尔窜到130℃?你以为短暂没事,但衬里变形开裂只在一瞬间。还有一次,现场用涡街流量计测蒸汽,管道震动大得吓人,读数乱跳。后来加了减震支架,加装滤波,勉强能用——但为什么不一开始就考虑抗振一体化的型号呢?

所以选型时,问自己几个问题:介质真的纯净吗?有没有杂质、气泡、结晶倾向?极端工况温度压力到底是多少?震动、电磁干扰怎么样?

化工厂腐蚀性介质压力变送器膜片损坏实拍
化工厂腐蚀性介质压力变送器膜片损坏实拍


✅ 第二个坑:材质兼容性,只看主体不看介质接液件

这是我最想吐槽的。许多厂家样本只标“接液材质”四个字,但到底哪些零件接液?膜片、过程连接、密封圈、限流孔板……甚至螺帽。你不细问,他就给你默认配置。比如磁翻板液位计,浮子用316L,但测量筒用的是304,在氯离子场合,304应力腐蚀开裂风险极高。出事了你找谁说理去?

再说密封件。是Viton?EPDM?Kalrez?介质里有酮类、酯类,Viton会溶胀失效。记得有一回项目,现场洗车用清洗剂含丙酮,仪表密封O圈没几天就烂了。更换成本就2块钱,但停产一天损失几十万。血的教训。

问:现场到底该怎么确认材质兼容性?
答:别光看厂家宣传页。直接要材质证明和兼容性实验报告。自己再去查“不同材质对特定化学介质的耐腐蚀数据表”——比如ISO 15156,NACE MR0175。如果介质特殊,可以做挂片试验。还有个小技巧:看仪表排污口、排气阀的材质,这些地方最容易忽略。

❗ 第三个坑:安装不当,百万仪表变废铁

你知道吗?一台精度0.04%的高精度差压变送器,安装角度倾斜3°,零点漂移可能超过量程的1%。更别提引压管布局错误,造成气泡或积液干扰。有次在一个电厂调试,水位测量用差压变送器,负压侧引压管走向不好,有个低洼处积水,信号一直波动。施工单位说我们就按图纸走的……可图纸没考虑凝结水积聚啊!

流量仪表更是重灾区。电磁流量计要求前后直管段,前10D后5D,但现场管道弯头、阀门扎堆,哪有那么长的直段?不得不选带整流器功能的型号,价格贵一大截。还有,安装方向。涡街流量计可以水平或垂直安装,但如果垂直,液体必须自下而上,否则涡旋脱离不稳。这些细节不较真,后面数据分析全是假象。

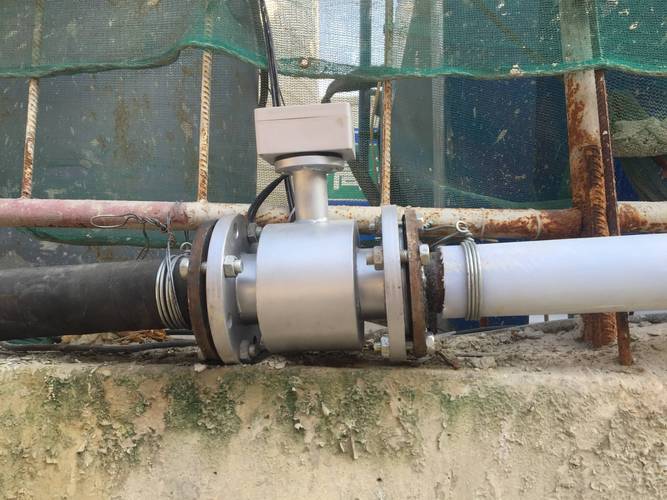

化工管道电磁流量计安装直管段不足现场图
化工管道电磁流量计安装直管段不足现场图


问:现场环境复杂,安装空间不够怎么办?
答:首先,从工艺设计阶段就要争取合理位置。如果已经施工完毕,只能补救。可以使用弯管流量计,它利用流体流过弯头产生的压差测量,不需要直管段。或者选用插入式仪表,但精度会下降。无论如何,别硬装——最后数据不准,背锅的还是仪表专业。

🛠️ 维护校准的学问

仪表不是一劳永逸的。我们公司有一条规定:关键仪表一年一检,强检的半年。但实际执行呢?很多厂根本没做到。每次大修,压力表拆下来发现,弹性元件疲劳,零点差了老远。更隐蔽的是,引压孔堵塞——你从DCS看数字稳如泰山,实际上传感器根本没接触到介质。所以,维护不是看外观,要周期性的对比校准。

智能仪表多了,自诊断功能很强大。比如能够检测到膜片受损、线圈老化、信号引线开路。但很多人根本不看诊断信息,仪表报警灯亮了,还以为是误报,屏蔽了事。这很危险。去年某石化公司事故,就是一台带HART协议的液位变送器膜片破损,介质渗入电子仓,但没有及时处理,最终短路起火。如果维护人员重视诊断数据,提前更换,完全能避免。

我还想强调一点:仪表备件管理。尤其进口仪表,订货周期长,关键时刻没备件,能急死人。最好建立关键仪表清单,存放必要的传感器、显示单元、密封件。有些通用性强的变送器,可以整机备用,调校合格后直接更换,不影响生产。

说了这么多,其实核心就一条:对工业仪表,要有敬畏心。别把它当普通商品,它的可靠运行,关系着安全、环保、效益。选型时多去现场蹲点,跟工艺人员、操作工聊,了解真实的介质特性与操作习惯。安装时盯着装,别信图纸信手摸。维护时把仪表当病人,定期体检,重视早期症状。

工业仪表的技术迭代很快,无线、自诊断、工业以太网接口越来越普及。但无论技术多花哨,失效机理还是那些——腐蚀、冲刷、振动、误接线……抓住本质,你就能少走很多弯路。真心话。

别等出事了再反思。
