无损检测(NDT)在航空零件车间的真实现状:老师傅的直觉 VS 相控阵的图谱

上个月,车间新来的质检员小刘指着一张超声A扫波形图问我:“王工,这个波是不是缺陷?”我瞟了一眼——说实话,那波形乱得像心电图,背景噪声大得离谱。要搁五年前,我大概率会让他打磨一下重新测。但现在不一样了,旁边那台相控阵仪器上,扇扫图像清清楚楚显示那是一处未熔合,深度11.3mm,当量φ2。我说:“直接判废吧,别折腾。”小刘一脸懵,估计在想我怎么这么快。我拍了拍那台奥林巴斯OmniScan X3,笑了一声:“这玩意儿,比人狠多了。”

这种场景,在干这行二十年的老家伙眼里,挺唏嘘的。无损检测(NDT)这个行当,说白了就是给金属零件做“透视”,但它从来不是个纯技术活儿,更像是一门手艺。你得懂材料,懂焊接工艺,还得懂设备的小脾气。偏偏现在年轻人不爱干,嫌脏、嫌辐射、嫌夜班,结果呢?逼得我们这些老家伙天天跟新技术较劲。

超声检测的“玄学”时代,过去了

说个真事儿。2012年那会儿,我们给某航发叶片做钛合金锻件的超声检测,用的是老式脉冲反射仪。那机器,单晶直探头,靠油耦合,手拿着扫。扫到关键部位,屏幕上跳起一个波,高度刚过判废线,但位置很刁钻,在叶根圆弧过渡区。当时三个师傅轮番上阵,结论不一致:一个说是轮廓反射,一个说是粗晶散射,还有一个坚持是裂纹。最后呢?把零件送到理化室,剖开一看——嘿,真是裂纹,1.2mm深。

这事儿后来成了我们部门的笑话,也成了警钟。人类耳朵听回波,眼睛看波形高度,再结合经验判断,这中间有多少不确定?超声检测的主观性,曾经是NDT最大的痛点。现在谁还这么玩?相控阵超声(PAUT)直接上阵,64晶片同时收发,电子扫描加动态聚焦,扫查一遍就出断层图像,缺陷的位置、尺寸、走向,三维成像一览无余。上次有个焊缝返修,我用PAUT扫出根部未焊透,缺陷长度23mm,自己沿焊缝方向切了个截面,那吻合度,啧啧,简直像作弊。

航空零件相控阵超声检测扇扫图像未熔合
航空零件相控阵超声检测扇扫图像未熔合


但别以为有了高级货就万事大吉。参数设置才是鬼门关。激发孔径、聚焦法则、角度步进,错一个,出来的图能误导你一整天。我有次偷懒,没调TCG(距离增益补偿),结果把母材分层误判成缺陷,差点叫停整批产品。所以啊,技术再牛,人还是那个变量。

工业CT:把金属看透,也把成本看没了?

很多人一提无损检测,就想到X光片。但那种传统的射线照相,拍个片要贴胶片、洗片、评片,速度慢不说,辐射防护还麻烦。现在高端制造圈子里,工业计算机断层成像(工业CT)简直是降维打击。去年我们引进了一台蔡司的METROTOM,专门检测航空发动机燃油喷嘴的内部通道。那玩意儿细得像头发丝,铸造残留的清砂要是没冲干净,后果就是空中停车——这责任谁担得起?

第一次看CT扫描结果时,我们整个小组都沉默了。一个喷嘴被切成2100张断层图,每一张间距0.1mm,放大一看,内壁有个0.3mm的凸起,像是铸造时粘砂没掉。这搁以前,要么剖开抽检,要么靠内窥镜盲人摸象,能不能发现全靠运气。现在呢?清清楚楚,还能做尺寸测量,直接导出CAD比对。✅ 精准到让人头皮发麻。

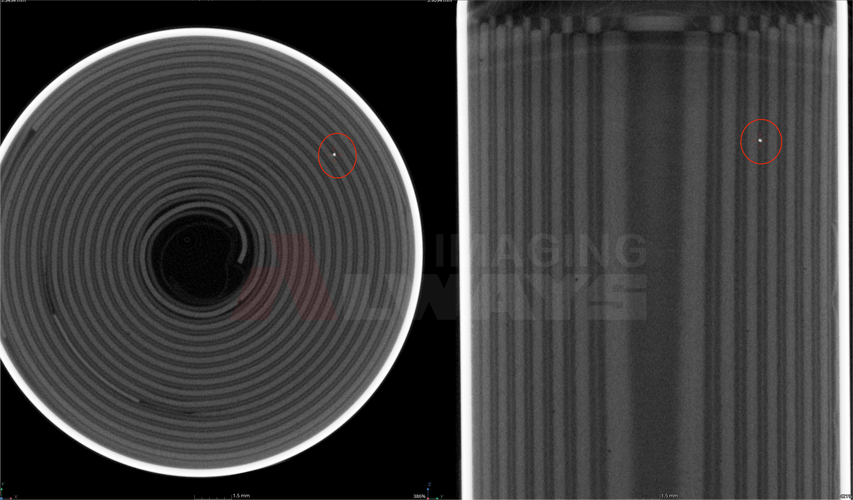

航空燃油喷嘴工业CT三维重构内部缺陷
航空燃油喷嘴工业CT三维重构内部缺陷


但代价呢?贵得肉疼。一台高精度CT,动辄上千万,检测一个零件的成本也高,还不能在线批量检,只适合首件验证或疑难杂症。所以车间里常见的还是老办法——X射线数字成像(DR)。平板探测器直接出数字图像,速度快,虽然分辨率不如CT,但判断气孔、夹杂这类体积型缺陷,足够了。❗ 这里有个坑:DR图像是二维叠加,方向性条形缺陷(比如裂纹)如果与射线束平行,根本看不出来。我们吃过亏,一个铝锻件的折叠裂纹,DR拍了两次都没发现,最后是在荧光渗透线上才露馅。所以,永远要有组合检测策略。

问:我们工厂主要做铝合金焊缝,目前只用常规超声和X射线,想升级设备,先上PAUT还是TOFD?预算有限。
答:这是一个典型选择题。我的建议:优先上PAUT。TOFD(衍射时差法)虽然测高精度高,但对近表面缺陷盲区大,而且图像判读门槛不低,容易把一些波型转换信号误当缺陷。PAUT相对直观,能做扇扫、线扫,跟普通B扫差不多,更容易让现有持证人员上手。再说,一台中端PAUT设备现在二十多万能拿下,还能兼顾TOFD功能(加个模块),性价比高。如果你家焊缝厚度普遍在15mm以上,而且需要精确测高(比如做ECA评估),那再单独配TOFD。别一上来就想鱼与熊掌,先解决从“看不到”到“看得到”的问题。

问:我们是生产小型精密铸件的,想用工业CT做在线检测,现实吗?
答:在线CT啊……目前挺难。主要瓶颈是扫描时间。一个复杂小铸件,如果要求20微米分辨率,扫描加重建至少5-10分钟,这速度没法跟生产线节拍匹配。除非你们量少价值高,可以接受离线批量抽检。现在有些快速CT方案,比如线阵探测器加连续进给,但图像质量会打折。💡 更务实的做法:先用DR做100%在线筛查,把缺陷可疑件挑出来,再用CT做精细分析。这样效率、成本都能兼顾。另外,关注一下光子计数探测器CT,未来几年可能改变局面。

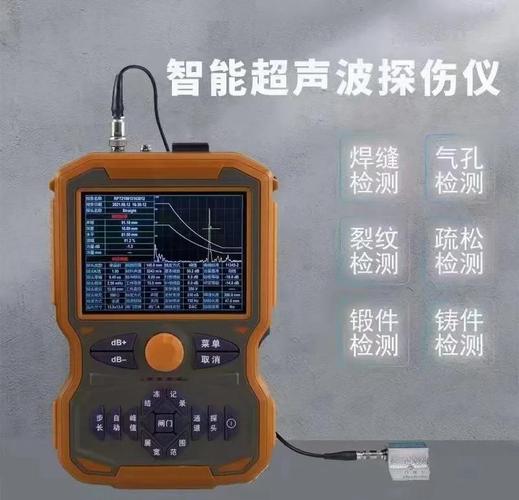

无损检测(NDT)的未来:数据、AI和那个不愿认输的老师傅

无损检测(NDT)的未来:数据、AI和那个不愿认输的老师傅
无损检测(NDT)的未来:数据、AI和那个不愿认输的老师傅

说实话,我一开始对“智能评片”是抵触的。几年前就有软件公司来推销,说AI能自动识别焊缝数字图像里的缺陷,准确率99%。我们拿了几百张底片去试,结果连焊瘤和根部咬边都分不清。但这两年不一样了,深度学习这帮算法真的有点邪门。去年我们跟一家搞工业视觉的团队合作,用两万张标注好的PAUT图谱训练模型,现在那个系统检测裂纹的漏检率不到1%,远超一般二级人员。而且人家24小时不眨眼,不用发工资,不用交社保——这叫什么?这才是降维打击。

但你要问我会不会失业?我反倒不担心了。因为当机器把简单重复的判读工作接过去后,人的价值反而上来了——你怎么设置检测工艺?异常信号怎么分析?这是算法暂时学不来的。我们车间最近招了个00后,本科毕业,搞自动化检测的,写Python脚本分析CT体数据,用生成对抗网络增强噪声图像。我跟他聊天,他管我叫“数据库”,因为我脑子里有上千个真实缺陷的波形和图像记忆,这是训练AI最好的养料。

所以,别动不动就说NDT要完。它只是换了个活法。以前靠手艺吃饭,以后得靠手艺加数据吃饭。我最近在学TOFD图谱的自动分类,那界面密密麻麻都是参数,看得老花眼都犯了……但没办法,不学,就真成老古董了。你说是吧?
