工装夹具:为什么你的夹具总让你不省心

昨天,车间那套用了三年的气动夹具又罢工了。夹不紧,工件飞了出来,差点出事故。说实话,当时我站在旁边,一身冷汗。这个破玩意儿,修了不下十次——气缸漏气、定位销磨损、基座变形……每次都是临时对付一下,从来没有真正根治过。其实问题根源很简单:当初设计时,为了省钱,选了个不知名的小作坊,材料、热处理、加工精度都没到位。这就是典型的“省小钱吃大亏”。

气动夹具车间崩坏维修现场
气动夹具车间崩坏维修现场

在机械加工中,工装夹具就像是机床的手,它直接决定了工件的定位精度和夹紧可靠性。一个好的工装,能让你加工效率提升30%以上;一个烂的工装,能让你天天加班返修。我见过太多公司,舍得买几百万的五轴机床,却舍不得花几万块做一套像样的夹具。然后抱怨机床精度不行——笑话。

夹具设计,别只盯着图纸

很多工程师设计工装时,特别容易犯一个毛病:过度依赖3D软件。在电脑上模拟得无比完美,什么干涉检查、运动仿真都过了,结果一到现场就出幺蛾子。为什么?因为他们忽略了现场的真实工况:切屑会不会卡住定位面?冷却液会不会腐蚀传感器?操作工戴着手套能不能方便地拧紧那个内六角螺钉?这些细节,软件是查不出来的。

举个例子,我们厂曾经做过一套加工发动机缸体的液压夹具。设计时,工程师把油管布置得整整齐齐,3D图上漂亮极了。但一上线,发现排屑槽正好被油管挡住,切屑堆积,导致工件定位面被挤伤。最后不得不把所有管路重新走一遍,费时费力。

所以,我现在带新人,第一条铁律就是:先去现场站三天,观察操作流程,跟操作工聊天,摸清楚他们的习惯和痛点。你得知道,那个拧螺钉的人可能手上有油,可能视力不好,可能连续干8小时已经很累了。夹具设计,说到底,是给人用的,不是摆在那里看的。

问:设计工装夹具时,怎么平衡刚性和轻量化?
答:这其实是一个老生常谈的问题,但多数人只会说“用有限元分析”。我自己的经验是,对于批量大、节拍短的生产,优先保证刚性,哪怕重一点,可以用平衡吊或者机器人辅助;如果是多品种小批量,可能更看重快换和灵活性,可适当牺牲一些重量,但要保证关键受力处的壁厚。最近我们在用拓扑优化软件辅助设计,能减重20%而刚度不降,但一定要做样机实测——软件有时太理想化。

制造环节:精度才是命门

设计得再好,做不出来也白搭。工装夹具的制造,有两个关键点特别容易被忽视:热处理和时效处理。很多夹具基体是焊接件,焊完后必须去应力退火,不然用着用着就变形,定位全废。我就上过当,有一批焊件为了赶工期,没做充分时效,上线一个月,关键尺寸跑了0.1毫米,直接导致批量工件超差。

还有一个细节:定位销和衬套的配合。一般用H7/g6,但如果你加工环境温度变化大,建议放大到H7/f7,或者干脆用弹性膨胀销。另外,千万不要在定位面上省钱,该用硬质合金镶块就一定要用,否则磨损后换件更麻烦。

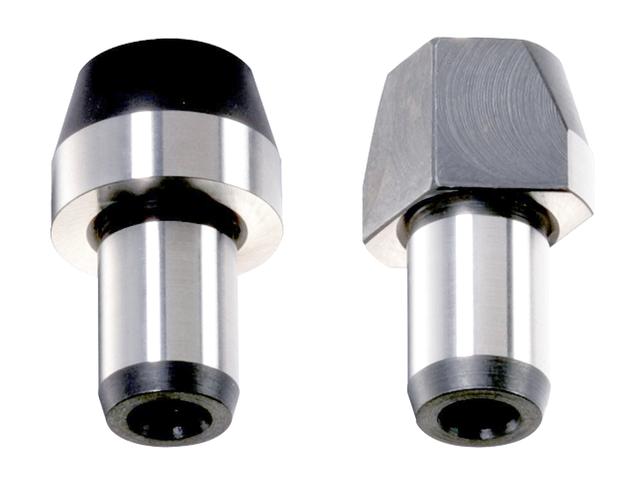

高精密工装夹具硬质合金定位销加工细节
高精密工装夹具硬质合金定位销加工细节

这两年在推广快速换模系统,比如零点定位系统和球锁装置。说实话,初期投资是贵,但换型时间从小时级降到分钟级,对于多品种混线生产,回报周期不到半年。我们去年给加工中心换上这套后,机床利用率从65%提到82%,简直脱胎换骨。

问:工装夹具维护有什么容易被忽略的点?
答:防锈、防锈、防锈!尤其是气动液压元件,接头处一旦生锈,泄漏就是迟早的事。我们每周会用气枪清理并喷涂防锈油,而且规定下班前必须松开所有夹紧状态,避免弹簧长期受压失效。另外,建立夹具台账,记录每次调整维修数据,能提前预警寿命,这比坏了再修强百倍。

走出思维陷阱:没有万能工装

走出思维陷阱:没有万能工装
走出思维陷阱:没有万能工装

我经常听到这样的要求:“给我设计一套通用的工装,能兼容所有型号。”每次听到这话,我都想笑。可能吗?定位基准、夹紧点、避空要求都不一样,硬要通用,结果就是哪哪都不好用。真正的方向应该是模块化、系列化,而不是强行通用。把基础板、定位单元、夹紧单元做成标准模块,快速重组。现在我们就在用铝型材搭建柔性基座,配合快换组件,虽然前期设计复杂点,但长期看反而省钱省时。

还有,别迷信自动化。有些工序,人工上下料更灵活,非要用机器人抓取,夹具复杂程度翻倍,故障率也高。智能制造的实质是经济合理,不是堆设备。

最后说点心里话:制作工装夹具,是一件特别考验耐心的事儿。它不像主机设备那么光鲜,但却是生产线真正的基础。很多问题,根源都在夹具上,只是人们更愿意怪罪于“操作工不小心”或“机床不行”。如果你肯花心思,把夹具做到极致,加工质量自然就稳了。这道理,我用了十年才真正明白。
