模具设计避坑指南:精密多腔模的隐形陷阱

干了十几年模具设计,最怕听到一句话:”这模具简单,几天就能搞定。” 说这话的人大概率没画过精密多腔模。 上个月一个医疗接头模,32腔,PEEK料,公差±0.02——拿到产品图我就知道麻烦大了。果然,试模时尺寸飘得妈都不认识。

流道平衡?不存在的。

书本上都说流道要自然平衡,可实际设计里,几何平衡不等于热平衡。特别是多腔小件,各个型腔到主流道的距离不同,热量分布千差万别。你以为对称布局就完事了?太天真。 那次我们做了一个24腔瓶盖模,采用H型排列,Moldflow分析流动平衡得完美。结果试模时,外侧8个腔总是欠注,内侧却飞边。调机调了三天,最后发现是热流道板温度场不均匀——设计时没考虑到加热棒分布对熔体黏度的影响。
多腔模具流道不平衡导致飞边和欠注对比
多腔模具流道不平衡导致飞边和欠注对比
后来怎么解决的?在流道系统里嵌了节流镶件,根据不同腔的充填时间差,人为增加流动阻力。土办法,但管用。说实话,理论上的完全平衡只存在仿真软件里,现实世界总有温差、剪切热这种幺蛾子。

冷却时间能榨干利润

模具的成型周期,70%耗在冷却上。这一点不夸张。有个汽车灯罩模,原设计周期45秒,客户要求降到35秒以内。改方案时差点没把我搞疯。 起初用的是传统钻孔水路,模温机开足马力也只能到28秒冷却。后来咬咬牙,上了随形水路——3D打印出来的螺旋流道,紧贴型腔面。周期直接压到22秒,而且变形量小了将近一半。

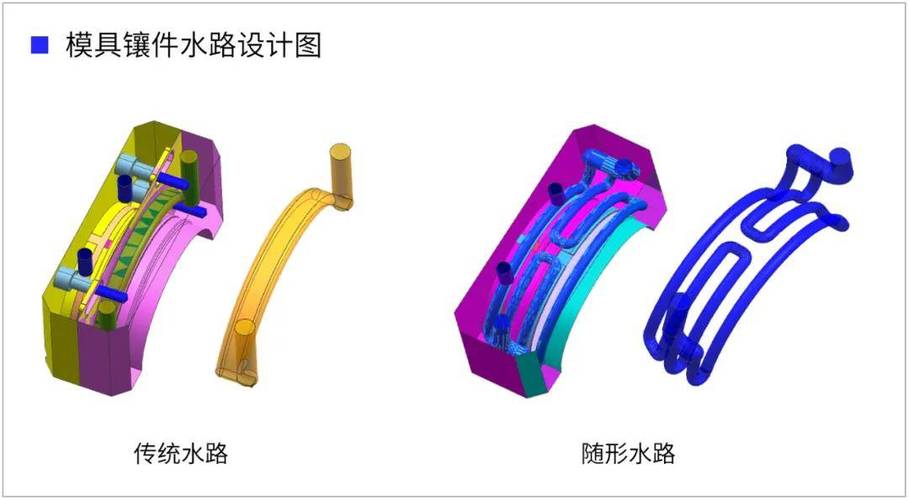

金属3D打印随形冷却水路模具钢剖面
金属3D打印随形冷却水路模具钢剖面
不过随形也不是万能药。粉末床熔融打印的模具钢,疲劳强度比锻件差一截,高玻纤料的话,十万模左右就可能微裂纹。我们吃过亏。现在我的原则是:产量超50万模的,老老实实用锻件加水路优化;小批量高附加值的,才上随形。 💡有个骚操作分享下:如果冷却不均导致局部热斑,可以埋铍铜镶块,导热快,顺便还能当排气用。

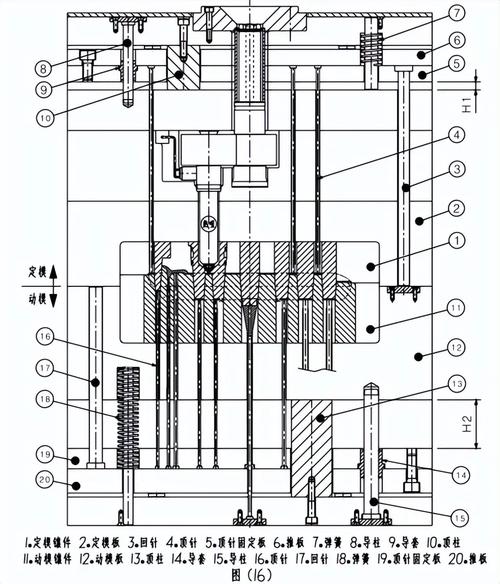

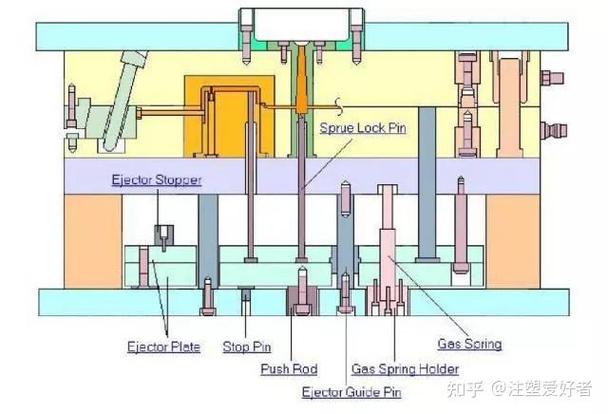

顶出系统,小细节大事故

顶出系统,小细节大事故
顶出系统,小细节大事故
这行老话:模具要么没顶出,要么顶出就出事。我是被深深教育过的。 几年前设计一套深腔薄壁容器模,顶针直径、位置都计算得精准,脱模斜度也给到3度。试模时,偏偏一个角落总是顶白,甚至拉裂。查了三天,罪魁祸首是真空吸附——抛光得太好,产品跟型腔形成了密封,顶出时吸住了。后来加了气顶,问题解决,但交期延误的罚款还是交了。 现在我的设计习惯:深腔件必设计气顶或扁顶针;细长芯子必加强脱倒扣,避免抱死。还有,顶针板一定要加早回机构,否则一个复位不及时,滑块撞顶针,事故就是几分钟的事。 问:多腔模到底该选预硬钢还是淬火钢? 答:没绝对答案,得看产量和料。30万模以下的,P20、718这类预硬钢够用,省去热处理变形风险,还能短交期。超过50万模,或者含玻纤,老老实实H13、S136淬硬到48-52HRC。但要注意,淬火后必须深冷处理,消除残余奥氏体,否则用着用着尺寸跑了,哭都来不及。我们有一副齿轮模,淬火后没深冷,生产半年齿形全偏,报废了二十万件。血泪史。 问:各种模流软件吹得这么神,到底有多大用? 答:软件是工具,不是大脑。它能帮你规避明显的充填不足、熔接痕位置,但千万别全信。比如Moldflow默认的模具温度是恒定理想值,现实里热流道嘴头和冷的型腔壁温差能有上百摄氏度,计算出来的熔接线位置跟实际差了半条街。我通常把软件结果当参考,再凭经验加溢料槽、调浇口尺寸。现在有些AI模流听起来牛,但喂的数据不够,基本还是个摆设。

连螺丝孔都能翻车

不要笑,这是真事。我们部门新来的小伙子设计模架,把吊环螺孔设计在模具重心偏移的一侧,结果上模吊装时倾斜,把导柱撞弯了。细节里真的藏着魔鬼。 最后啰嗦一句:模具设计没有捷径。每一个所谓”最佳实践”背后都是报废和赔款堆出来的。多下车间,多盯着试模,比看一百篇论文有用。 ❗警惕那些号称”全自动模具设计”的软件——目前这阶段,它只能帮你出图快点,但关键的判断,永远在你脑子里。
