焊接工艺搞砸了？八成人栽在电流和手法上，老师傅的私藏笔记

上周车间里又废了一批活儿。焊缝像虫爬，探伤直接不过。老张脸都绿了——参数不对，手法再熟也白搭。焊接这事儿，书本上的理论和实际干起来根本两码事。我刚开始也吃过亏，焊条粘住拔不下来，敲渣敲得手酸，最后拍片还有气孔。后来跟了师傅才知道，有些诀窍从来没人写在操作手册里。

⚠️ 电流电压匹配：别让机器骗了你

以前我总迷信焊机面板上的数字。显示120A就觉得是120A。直到用钳形表实测，发现实际输出偏差大到离谱！——尤其是用了五六年的老机器，线缆接头氧化、送丝轮磨损，表显压根不准。💡 记住：听声音，看飞溅，摸熔池。 短路过渡时“滋滋”声均匀清脆，飞溅少，熔池流动性好，那电流就合适。声音发闷、焊丝爆断、飞溅像放炮仗？赶紧调。

说实话，工艺参数这东西不是死的。同样板厚，平焊和立焊差一截，仰焊更别提。我习惯平焊时电流稍大，短弧快走；立焊就降个10～15%电流，用锯齿形摆动，熔池控制住了才不会淌铁水。不过话说回来，有些自动焊设备内置的专家参数确实省心，但也不能全信——上次用机器人焊铝合金，厂家给的参数愣是焊出了未熔合，最后还是手动微调了干伸长和脉冲频率才搞定。

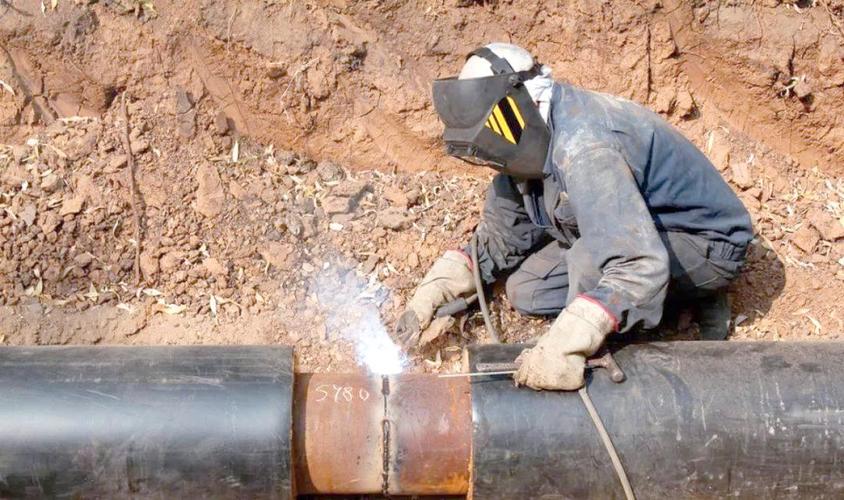

🛠️ 焊接缺陷的锅，八成该由焊前准备来背

弯头、油污、锈……这些玩意儿不处理干净，再好的手艺也焊不出漂亮活儿。我就犯过轴：赶工期，坡口没打磨，铁锈拿钢丝刷蹭蹭就干。结果呢？焊缝里全是密集气孔，UT检测直接判废。💔 焊前清理不是玄学，是物理。 碳钢上那层氧化皮熔点比母材高，你不把它清了，电弧能量全浪费在熔化它，熔池都形不成。更别提油污分解出的氢，那就是延迟裂纹的定时炸弹。

还有预热。有些高碳当量钢种，像40Cr、42CrMo，不预热直接焊，热影响区硬得一塌糊涂，第二天一看裂纹都出来了。我一般拿氧乙炔焰烤到150～200℃，手摸上去发烫但还能忍，就这么个分寸。焊后缓冷也不能马虎，用石棉布盖严实。这些笨办法，比啥去应力处理都管用，对吧？

问：为什么我焊的不锈钢总是发黑？明明用了氩弧焊。
答：背面保护不到位。不锈钢氩弧焊必须背面充氩，不然那半边焊缝跟氧化膜接触，瞬间就“糊”了。流量控制在5～8L/min，稍微大一点把空气排净。还有，焊速不能太慢，热输入一大，颜色也难看。

问：焊缝余高到底留多高？我看有的标准说0～3mm，实际干的时候很难做到那么整齐。
答：余高这事儿，评片的人比咱们焊工更紧张。其实结构件不是越平越好，有适度余高能补偿焊接收缩。关键是不能超标。我一般调摆动幅度和停留时间，让余高在1～2mm左右，然后打磨引弧板和收弧板，避免两头缺肉。❗ 千万别在母材上随便起弧，那玩意儿是应力集中源，后患无穷。

💰 实操技巧：别人不会告诉你的焊接姿势和手法

焊工这行，累是真累。蹲着、趴着、仰着，一天下来腰都不是自己的。但有些小聪明能让你省不少力。比如说，平角焊的时候，我把焊枪或焊钳往焊接方向倾斜个10～15°，焊丝对准两板夹角根部偏上1mm的位置，这样熔深够，焊脚尺寸还均匀，飞溅也不会溅到板材表面。手腕儿要活，别僵住。焊接长直焊缝，找个支点，比如把肘部靠在钢板上，或者用另一只手扶住焊钳颈部，稳定了，运条才匀。

说到运条方式，新手最爱走直线，省事儿。但要求熔宽的时候，就得上锯齿、月牙或正三角形。尤其多层多道焊，道与道之间的搭接宽度不能小于1/3，不然容易出现沟槽和夹渣。曾经给压力容器焊环缝，打底用氩弧，填充盖面用手工电弧焊，电流得大点儿，焊条角度随时变——到坡口边缘稍微停顿，让熔池充分填充母材，不然会咬边。那活儿探伤一次性合格的感觉，别提多舒坦了！✅

再啰嗦一句，焊接应力的问题很多人忽视。长焊缝不分段退焊或跳焊，最后变形得自己哭。我通常把长焊缝分几段，每段1m左右，从中间往两头焊，或者交替焊，让热量散开。板薄的时候还得配合工装夹具，强制反变形。这些不是纸上谈兵，是拿废件试出来的经验。

说到底，焊接工艺是个系统工程，从材料、设备、参数到手法、环境，哪个环节掉链子都不行。但也不必被那些名词吓住。多干、多琢磨缺陷原因，慢慢就有手感了。我到现在每焊完一道口还习惯敲两下渣，看看表面成形，心里才踏实。这大概就是职业病吧。
