你比如一个机械臂正在以毫秒级精度点焊车身，突然一个数据包延迟了哪怕 0.5 毫秒。焊点歪了，整车报废。再比如一个远程手术的达芬奇机器手，主刀医生在北京，病人在海南，网络抖动一下……你想到了吗？这种场景下，网络不是“尽力而为”就行，而是必须“说到做到”。这就是确定性网络的意义：端到端时延的上限是确定的，抖动是可控的，哪怕在最糟糕的情况下。
但，等等。什么叫“最糟糕的情况”？你现在用的以太网，哪怕万兆，也是概率性的。交换机可以保证 99.999% 的包在 1ms 内到达，但那个 0.001% 呢？在工厂里，那个 0.001% 就是每年至少 5 分钟的生产线停摆——会死人的。所以工业界早就受不了传统以太网这种“碰运气”的脾气了。于是 PROFINET、EtherCAT 这些工业以太网变种出现了。但它们有个致命问题：封闭、专有、贵得离谱，而且根本没法跟 IT 系统无缝融合。
TSN：那个让 IT 和 OT 终于睡在一张床上的技术
时间敏感网络（TSN）是 IEEE 802.1 工作组搞出来的一套标准家族。它不是什么新协议，是在标准以太网的基础上加了确定性。想法很粗暴聪明：把一个局域网内的所有设备时钟同步到亚微秒级，然后给数据流贴标签，划分时间片，强行保证高优先级的数据在确定的时间窗口内通行无阻。这样你的控制指令和隔壁办公室的 YouTube 视频流可以在同一根网线上跑，但你的指令永远准时。

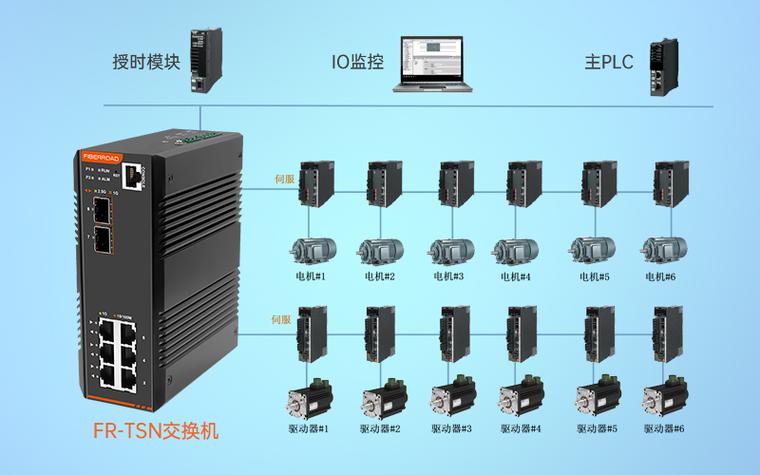

我第一次看到 TSN 交换机真机的时候，是在汉诺威展会的某个角落。一个只有巴掌大的铁盒子，上面插满铜缆光纤，标签写着“时延<30μs，抖动<1μs”。我当时心想，这玩意儿要是在五年前问世，我负责的那条汽车涂装线能省下至少120万欧元的冗余布线。而现在呢？国内很多工厂还在用 Profibus-DP 那种老古董，一边骂着维护贵，一边不敢换——因为 IT 部门和 OT 部门在扯皮，谁都不愿意担责。这种组织僵化，比技术问题要命多了。
问：我们工厂现在用的 EtherCAT 实时性也挺好啊，为什么要换 TSN？
答：好问题。EtherCAT 的从站之间是“飞读飞写”的，主站一发帧，所有从站在帧经过时实时读写数据，确实快，但那是基于一种叫“集束帧”的机制，整个网络拓扑得是线型或环型，而且……说人话就是：你想加一个 IT 的服务器进来采数据？没门，除非加网关。TSN 是在标准以太网硬件上跑的，你的 IT 服务器只要换上支持 TSN 的网卡，就能直接参与实时通信，数据上云、大数据分析、AI 预测维护全通了。一句话：EtherCAT 像个孤岛上的专业赛车手；TSN 是拿了 F1 驾照的出租车，能拉客也能飙车。
但 TSN 也不是完美无缺。目前最大的坑是配置复杂度。802.1Qcc 定义了全集中式、分布式等配置模型，可实际操作起来，网络工程师得懂时间同步树、门控调度、流预留协议……门槛太高了。还有厂商兼容性，A 家的 TSN 交换机和 B 家的端设备，在实验室里联调能让你怀疑人生。不过话说回来，这是任何新技术初期的典型阵痛。
5G URLLC：无线确定性，还是童话故事？

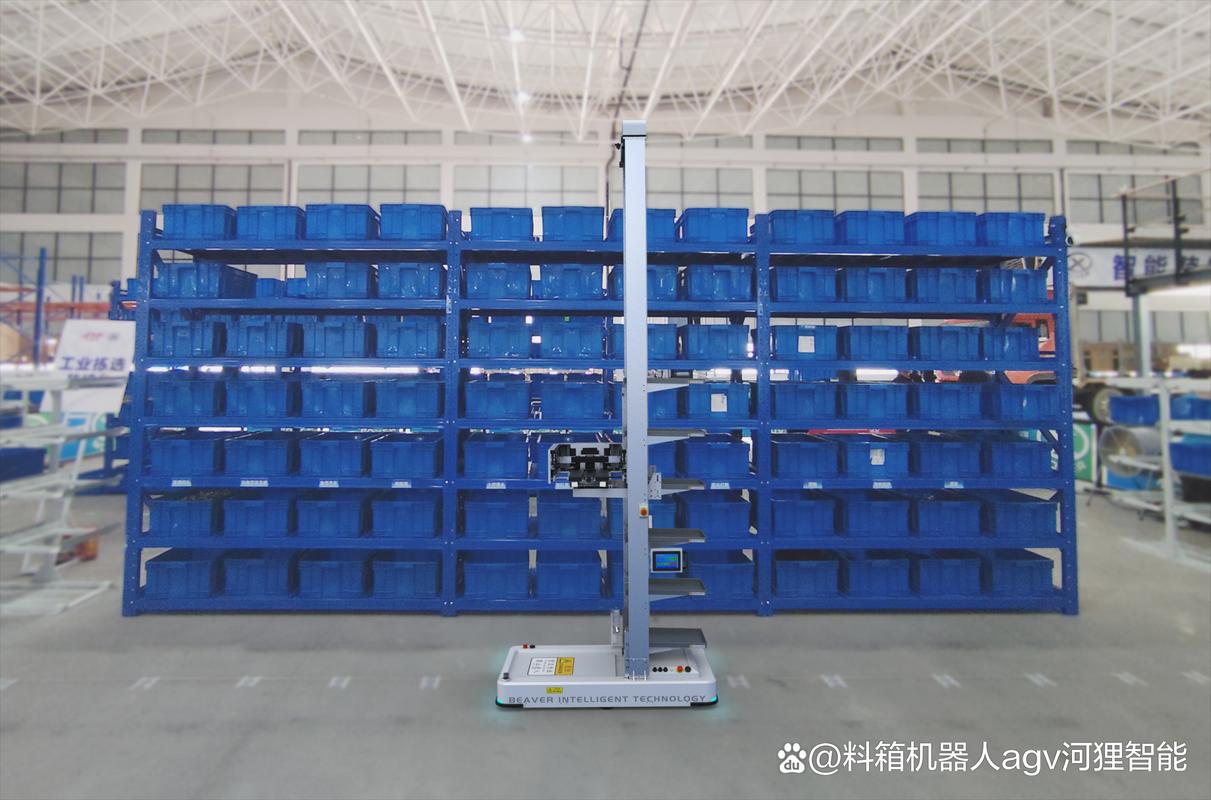

如果你觉得有线确定性已经折腾，那无线侧简直是在刀尖上跳舞。工业无线需求摆在那里：移动 AGV、无人天车、巡检无人机，这些都需要没有线缆束缚的确定性通信。5G 的 URLLC（超高可靠低时延通信）场景，理论上空口时延能低到 0.5ms，可靠性 99.9999%。但——注意这个但——这都是理想环境。车间里金属反射、电机强干扰、多径效应，实际部署的时候，你甚至会发现某个角落的时延突然飙到 2ms 以上，而且毫无规律。我们跟运营商做过一个测试，在一个 2000 平的机加工车间，5G 信号的时延波动，在换班吃饭时段和生产全速运转时段，能差出一倍！因为机器、人、工件堆放的密度变化，导致无线环境时刻在变。这不是打运营商的脸，这是客观物理现实。
所以现在聪明的做法是：5G 做移动性强的粗活，TSN 做核心控制的细活，二者通过 UPF（用户面功能网元）和 TSN 交换机进行对接，构成有线+无线的端到端确定性网络。3GPP R16 标准里已经把 TSN 翻译器塞进 5G 核心网了，简直是一锅东北乱炖——但竟然还挺好吃。德国某汽车巨头在发动机装配线上试验了这套混合方案，用 5G 控制 AGV 运送零件，用 TSN 同步 16 个装配机械臂，整体节拍提升了 7%，故障响应时间缩短到 5 毫秒以内。这才是工业 4.0 该有的样子。
问：中小企业根本投不起这么复杂的网络，有没有折中方案？
答：你说到痛处了。不是每家企业都能像博世西门子那样砸几百万欧元改造网络。但是，有一种叫“轻量级 TSN”的玩法，正在 IIC 等联盟里讨论：支持 802.1AS 时间同步和 802.1Qbv 门控调度的交换机芯片，已经集成到一些廉价的 ARM SoC 里了。比如 TI 的 AM64x 系列，内置 PRU-ICSSG 可以做 TSN 端侧，单芯片成本不到 30 美元。再配合开源的 OpenIL 网络栈，你甚至可以在树莓派上跑出一个 TSN 节点原型。当然，工业可靠性和抗干扰就别指望了，但用于教学、原型验证绰绰有余。这给了中小厂一个低成本的尝鲜入口。另外，有些云厂商开始提供“确定性网络即服务”，通过 SDN 编排你的工厂网络，虽然听起来很虚，但至少免去了你去配置每个交换机的痛苦。
别被概念忽悠了，看看真实的数据
我最烦现在的媒体，动不动就“确定性网络将颠覆制造业”。颠覆你个头。做工业的人，不见兔子不撒鹰。我给你几个冷冰冰的数字：根据 Avnu 联盟 2023 年的测试报告，在一个包含 7 跳交换机的 TSN 网络中，时间同步精度可维持在 ±150ns 以内；门控调度下最高优先级流的端到端时延，在 100Mbps 链路上始终小于 124μs，即使在 70% 背景负载下，抖动不超过 2μs。这个数字意味着什么？意味着你可以闭着眼睛让它去控制一个 10000 转/分的主轴电机，不再需要专用的运动控制总线。另一个数据：国内某晶圆厂的蚀刻腔，引入 TSN 后，腔体压力控制的实时反馈回路从原有的 5ms 缩短到 1.2ms，良率提升了 0.3%。0.3% 听起来小？一片 12 英寸晶圆卖 5000 美金，一天生产 1000 片，一天多赚 15000 美元。
我有时候想，阻碍确定性网络落地的，根本不是技术，而是人的认知和组织的惰性。许多工厂的自动化部门还在用“只要没坏就别动它”的原则维护着上世纪 90 年代的控制网络。他们害怕新东西带来的不确定性，却没意识到老东西正在确定性地吃掉他们的利润。你去跟网管说要把生产线接入 TSN，他第一反应是：谁负责安全？病毒进来怎么办？你再跟 PLC 工程师说以后不用独立总线，用同一根网线下程序，他打死不干，因为过去十年被丢站丢怕了。这些问题，得靠跨部门协作和老板的强硬推动才能解决。
问：说了这么多，我该怎么开始第一步？
答：先别急着买设备。找一台关键的、对时延敏感的设备，比如一台加工中心或者一台缠绕机，搭建一个只有两个节点的极简 TSN 实验床。用 Wireshark 抓包分析 802.1AS 的跟随报文，用 stress 工具给链路灌背景流量，亲眼看看门控调度到底能不能护住你的关键流。这个过程会让你深入理解时间感知整形、优先级映射这些概念。然后逐步扩展节点数，再尝试引入 5G 做无线 TSN 测试。记住，确定性网络的核心不是协议，是数据驱动的可测量确定性。在没有测量数据之前，任何宣称都是耍流氓。
最后，抛一个稍显悲观的观察：确定性网络这话题，在国内工业界，目前更多还是华为、中兴这些通信巨头在推，因为他们想卖 5G 基站和交换机。真正来自制造业自身的需求拉动，还比较弱。但趋势是不可逆的，就像当年从现场总线过渡到工业以太网一样——当成本和易用性越过了某个临界点，变革会在一夜之间发生。而那个临界点，可能就在未来两年。你准备好了吗？反正我的示波器和时间同步分析仪是已经准备好了。💡
