时间敏感网络(TSN):吹了十年的风,今天终于扎进工厂的血肉里

从一只手臂说起

从一只手臂说起
从一只手臂说起

去年在某车企焊装车间,眼睁睁看着一台六轴机器人“哐”一声撞上夹具。原因?控制指令因为网络抖动晚到了3毫秒。3毫秒,打个喷嚏的时间都不够。但对运动控制,就是灾难。这就是为什么整个工业界疯了一样要推TSN——时间敏感网络。说实话,很长一段时间我都觉得它是纸上谈兵。协议叠协议,PPT画得天花乱坠,落地?还早。但最近连续跑了几个项目,我的想法变了。有点微妙。

TSN:别叫它协议,它是一套标准族

很多人上来就问:TSN和EtherCAT哪个好?这问题本身就有毛病。EtherCAT是实打实的通信协议,TSN不是。它是一套IEEE 802.1任务组搞出来的标准集,专门给标准以太网打补丁,让它具备确定性。记住,标准以太网天生是尽力而为的——就像北京二环早高峰,谁也别想快。TSN干的,就是在二环上给救护车画一条专用道,而且让红绿灯完全配合它。

核心子标准一堆:802.1AS(时钟同步)、802.1Qbv(时间感知整形)、802.1Qbu(帧抢占)、802.1CB(冗余)……看得人脑壳疼。不过话说回来,设备厂商会把这些封装好,咱们工程师只要知道它们解决了什么就行。下面挑关键的撕开看。

时钟同步:一切确定性的基石

没有准确的时间,确定性就是鬼扯。TSN用IEEE 802.1AS,基本就是IEEE 1588精密时间协议的优化版——全网络节点同步误差可以干到1微秒以内。什么概念?你车间里分布几十个I/O模块、机器人、摄像头,大家按同一只表动作,你发指令说“在时刻X同时执行”,它们就真的能做到。传统NTP?那玩意毫秒级误差,在运动控制里根本不够看。

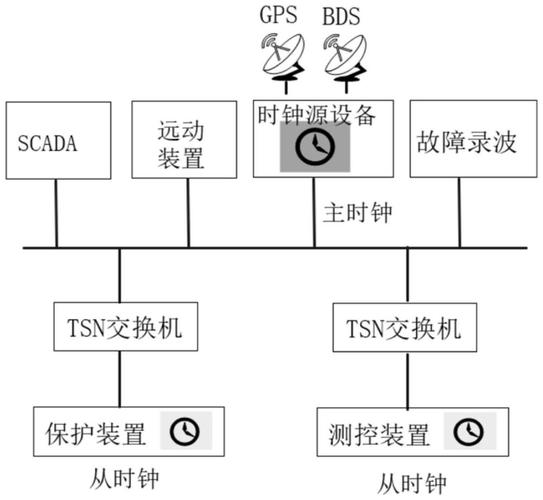

TSN时间同步原理示意图
TSN时间同步原理示意图

有人问:同步这么重要,万一主时钟挂了怎么办?802.1AS-Rev支持多主时钟热备,切换时丢包率极低。这点挺靠谱。不过实测的时候,不同厂商的晶振老化程度不一,长期漂移还得人工校准——这是我踩过的坑,血泪教训。

流量整形和帧抢占:高速公路上的专车道

普通以太网交换机一视同仁,先到先走。碰上大数据包,实时小帧就堵在后面干着急。TSN祭出两个杀器:时间感知整形(Qbv) 和 帧抢占(Qbu)。Qbv把时间切成周期,划出一个个时间槽,给实时流量预留专车时段。Qbu更霸道——如果非实时的大帧正传到一半,紧急实时帧来了,直接“咔嚓”打断,先传实时帧,完事后被切断的残帧重新拼回去继续走。跟警车开道差不多。

TSN帧抢占工作机制图解
TSN帧抢占工作机制图解

说白了,这就是在通用硬件上实现了类EtherCAT的硬实时,但还保留了TCP/IP的开放生态。妙是妙,不过要命的是网络配置复杂度直接指数级上升。一个中等产线,几百个流,每个流要定义优先级、周期、时间槽,算错一个要整网排查,疯了。

工业协议的“三国归晋”梦

现在车间里是什么局面?西门子推PROFINET,倍福有EtherCAT,罗克韦尔玩EtherNet/IP,三菱坚持CC-Link IE……每个协议都自成王国,互不兼容。客户选一件设备,先得问“你支持啥协议?”烦不烦?TSN提供了一个底层统一的可能:不同实时协议可以经由TSN网络共存,上层再借助OPC UA统一数据模型。乍一听简直完美。但现实是:谁都不肯放下自己的生态。PROFINET over TSN规范出来了,EtherCAT也出了TSN桥接方案,但真要在同张网上混跑,互通性测试能把人逼疯。上个月在实验室搭了个异构网,用A家的交换机和B家的控制器跑C家的协议栈,结果Qbv周期调度乱成一锅粥,查了整整三天才发现是某台设备时钟同步的优先域字段写错了。那个瞬间我真想掀桌子。

落地,卡在哪儿?

落地,卡在哪儿?
落地,卡在哪儿?

芯片。一说都是泪。支持TSN的交换芯片以前就博通、Marvell那几家,贵得要死。现在恩智浦、TI、Intel都在推,但成本跟量产规模还是没下来。接着是配置工具——目前还主要面向网络专家,界面极不友好。你让维护电工去调那些参数?饶了他们吧。最后,人。真懂TSN部署和诊断的工程师,全行业掰着指头数得过来。我们团队养了两个,都当宝贝。

两个最常见的问题,我替你拍了桌子

两个最常见的问题,我替你拍了桌子
两个最常见的问题,我替你拍了桌子
问:TSN和5G有关系吗?
答:当然有,而且是大关系。5G URLLC提供无线确定性,TSN提供有线确定性,两者结合就是全厂无死角。IEC/IEEE 60802标准正在定义5G与TSN桥接的精确映射。但今天说全无线?还早得很。5G空口延迟波动比TSN大多了,目前只能做辅助。工业闭环控制的主干还得靠有线TSN。所以别被媒体忽悠瘸了。

问:现在上TSN是不是当小白鼠?
答:分场景,分场景,分场景。重要的事说三遍。如果你在搞全新的顶级智能工厂,尤其是在汽车焊装、半导体后道、动力电池卷绕这些高价值高节拍行业,大胆找头部供应商一起试点。TSN的确定性好处实实在在,良率提升肉眼可见。但如果是老旧工厂改造,先别动主干网——在局部用TSN网关做协议转换,小步快跑,风险可控。再说白点,技术迭代这么快,明年的套片成本可能再腰斩,不急的话,等一等更香。别忘了,当下的OPC UA FX(现场交换)规范还在狂改,你也不想当“韭菜”吧?

所以,TSN这阵风,现在是真的在推着你走了。我倒要看看,明年汉诺威展上,那些前年就说“即将支持”的厂商还有没有脸说同样的话。
