工业现场总线:别再迷信单一协议,实战中我们踩过的坑

干了十五年自动化,现场总线这事儿,想想就头疼。早年间刚入行,跟着师傅调Profibus DP,那会儿觉得这玩意儿真高级——一根线挂一串儿设备,省了多少电缆。后来自己带项目,CANopen、DeviceNet、Modbus、EtherCAT、PROFINET…挨个儿蹚过浑水,才发现每个协议都有它犯浑的时候。你永远猜不到下一次通讯闪断是因为终端电阻没拨,还是因为某根线被老鼠咬了。

今天不整虚的,直接聊干货。工业现场总线不是选美比赛,别听销售吹得天花乱坠。你得先搞清楚自己产线上到底需要什么。是高速同步?还是抗干扰?抑或是成本敏感型?一锅烩可不行。

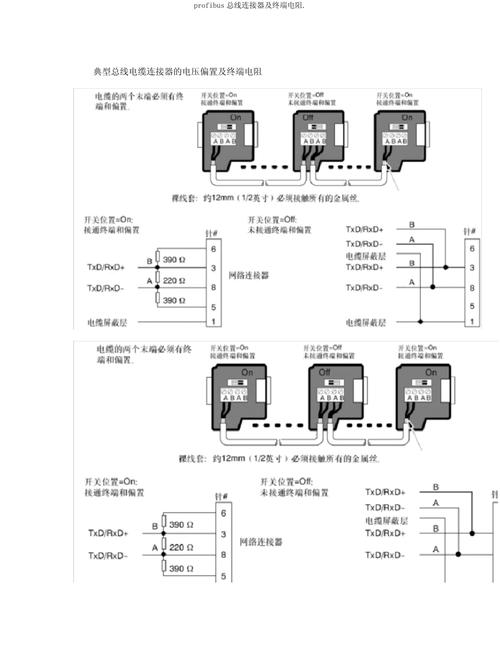

工业现场总线Profibus DP接线与终端电阻
工业现场总线Profibus DP接线与终端电阻

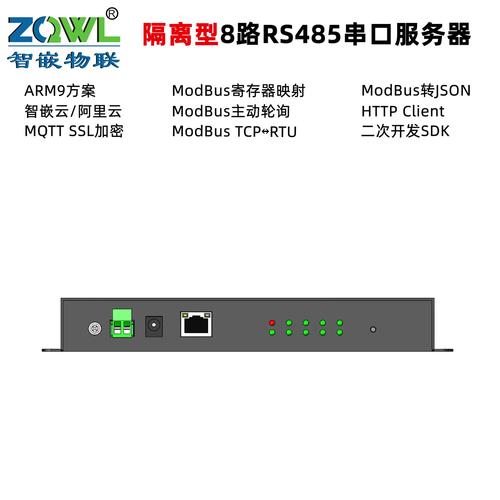

从RS-485到实时以太网,我们失去了什么?

从RS-485到实时以太网,我们失去了什么?
从RS-485到实时以太网,我们失去了什么?

以前用物理层的RS-485就觉得挺美。Modbus RTU简单粗暴,拿个串口助手都能抓数据。现在呢?动不动就是100Mbps的工业以太网,还得配专门的管理型交换机。速度确实快了,可问题也多了:网络风暴、环网自愈时间、时钟同步精度…说实话,我还挺怀念当年一根两芯屏蔽线走天下的日子,虽然慢,但踏实。

不过话说回来,高速需求逼着人往前走。比如多轴伺服同步,你让Modbus去干这事儿——那简直就是赶牛车上高速。所以EtherCAT、SERCOS III这些基于以太网的现场总线就有了用武之地。但它们的生态封闭啊!你想换个厂商的从站模块?先问问主站软件答不答应。这算盘打得我在广东都听见了。

诊断工具是救星还是摆设?

每个厂家都说自己的诊断软件天下第一。“实时波形分析、拓扑自动发现、冗余路径预测…”真到现场趴窝的时候,十次有八次还得靠万用表和手电筒。❗ 别笑,谁用谁知道。去年有个项目,整条焊装线突然掉站,上位机报警日志刷屏,就是看不出来哪个节点先死的。最后怎么解决的?我们组长掏出一根烟,在控制柜前蹲了半小时,发现某个从站的LED指示灯闪烁频率比正常快了一点点——那玩意儿静电击穿了。

所以,工业现场总线的诊断工具不是没用,是你得学会看底层数据。像Wireshark抓EtherCAT报文这种事,应该作为工程师的基本素养。💡 推荐一个小习惯:把通信周期和数据帧长度长期记录下来,用Excel画个趋势图。很多奇奇怪怪的故障,都是因为网络负载突然飙升引起的。

工程师用Wireshark分析EtherCAT报文
工程师用Wireshark分析EtherCAT报文

问:我们工厂现在用的是Profinet,但偶尔会有设备掉线又自动恢复,查不出原因,怎么办?

答:这种情况大概率不是协议本身的问题。检查三个点:首先,所有RJ45接头的屏蔽层是否压接牢固,工业环境振动大,水晶头松脱是常事;其次,看交换机日志是否有“端口频繁up/down”,如果有,可能是网线弯折过度或者强电干扰;最后,更新网卡驱动——别笑,某个德国大厂的PN主站板卡,老版本驱动在Windows更新后就抽风,我们折腾了两天才发现。✅ 记得带一盒备用的工业级网线到现场,临时替换测试很管用。

问:设备层是CANopen,上层想接云平台,中间非得加个网关吗?有没有更省钱的法子?

答:要是你只是想看点数据,不做实时控制,那直接用树莓派刷个开源的CANopen stack,写个Python脚本把数据推到MQTT上,成本几百块。但如果你要对设备下发指令,特别是快速启停这种,工业现场总线网关的钱千万别省。便宜的软网关数据刷新慢,万一把激光切割头给停了,你猜老板会不会找你?另外,选网关一定要确认它支持的SDO/PDO映射关系,别买回来发现只支持标准DS301,你那自制电机驱动器的奇葩对象字典读不出来,就白搭了。

TSN真能一统江湖?我持观望态度

这几年时间敏感网络(TSN)在展会上出尽风头。大家都说它是工业实时通信的未来,要终结总线混战。但我总觉得这事儿没那么简单。首先,TSN只是一套网络协议,上面跑的应用层照样五花八门——OPC UA FX、Profinet over TSN、EtherCAT over TSN…这不还是各玩各的吗?只不过底层硬件趋同罢了。对用户来说,绑定的生态没变。

再者,现有的工业现场总线投资那么大,谁能一夜间全扔掉?一条汽车产线改造下来,光换支持TSN的交换机可能就是几十万。而且,TSN对时钟同步的要求极高,所有节点都得换,还要重新做网络规划,稍有配置不当,延迟比原来还大。不是我悲观,至少在未来五年内,传统的Profinet、EtherCAT仍然会是主流,TSN更多会用在需要大容量数据传输且对实时性要求极高的新场景,比如视觉检测与机械臂的紧密联动。

最后说个真事儿。上个月去一家锂电池厂,车间里跑着三种总线:老设备用的Profibus,新加的AGV无线通讯用的EtherCAT,还有机器视觉用的是gigE Vision(跟总线没啥关系)。我问他们为啥不统一,负责人回我一句:“停产一天损失多少你算过吗?能用就别瞎折腾。” 这才是工业现场的真实逻辑。

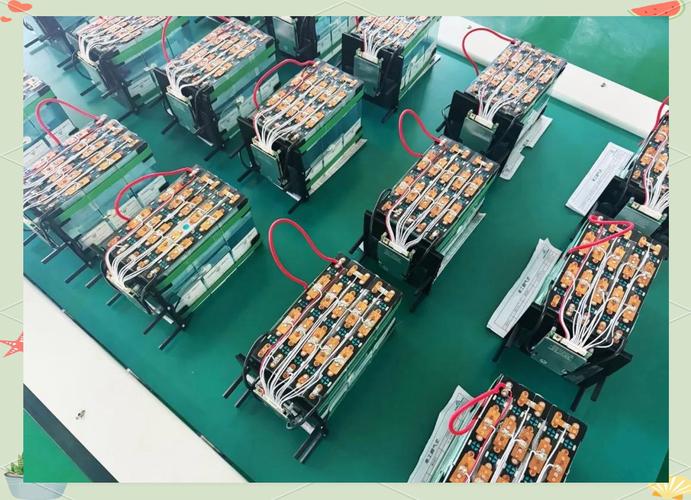

锂电池工厂多种工业总线共存场景
锂电池工厂多种工业总线共存场景
