伺服电机选型避坑指南:一位老电气工程师的碎碎念

选伺服电机这事儿,搞过的人都知道——烦。真烦。不是说参数看不懂,是那些参数啊,额定扭矩、最高转速、转子惯量……一个个数字摆在那里,可到了实际设备上,就是跑不稳、过冲、爬行,甚至直接啸叫给你看。说实话,我刚入行那会儿栽过无数跟头。记得有一回,选了个惯量比明显偏大的电机,机器一启动,整个架子都在抖,跟筛糠似的。老板脸都绿了。

所以啊,今天不整虚的,就聊聊这些年我踩过的坑、攒下的经验。你信也好,不信也罢,好歹能让你少走点弯路。

选型的第一步,别碰计算软件

慢着!别急着关页面。我不是说计算软件没用,而是太多人一上来就依赖软件,把工况参数往里一填,跳出个型号就下单——多半要出事。为什么?因为软件默认的工况是理想化的:匀速、恒载、无振动。现实呢?皮带张力的突变、联轴器的对中误差、甚至车间温度,都会让理论值翻车。❗

我现在的习惯是:先拿纸笔,画出负载的运动曲线。加速段、匀速段、减速段,每一段的扭矩需求手算。这时候你会发现,峰值扭矩往往出现在加速瞬间,而软件可能只给了个RMS值。RMS值算出来挺漂亮,实际一跑,驱动器过流报警。

对了,插一句——伺服电机的选型,本质是匹配惯量。惯量比,也就是负载惯量与电机转子惯量的比值,这个值直接决定了系统的响应能力和稳定性。我给自己定的死线是:高动态应用(比如贴片机)惯量比不超过5:1;一般应用(传送带)不超过10:1;即使慢速重载,我也尽量卡在20:1以内。超过这个数,调增益调到吐血也难稳。

伺服电机扭矩转速曲线示意图
伺服电机扭矩转速曲线示意图

那些年,我被“小马拉大车”坑惨了

记得2018年那会儿,给一个冲压机械手选电机。客户要求节拍快,我就想着用个小惯量、高转速的电机,寻思着响应快嘛。结果呢?机器一动作,定位误差漂得离谱,反复调了三天PID,没用。最后拿电流钳一测——好家伙,加速段电机电流直接饱和了,驱动器强制降功率保护。小电机看着转速高,可它根本没余量去克服冲压时的瞬间冲击。那叫一个难受。

后来换了款大一档的,多花了三千块钱,所有问题烟消云散。——所以说,别总盯着额定功率,伺服电机要看的是过载能力和扭矩-转速曲线的硬特性。有些牌子标的功率挺吓人,可曲线一查,过了基速扭矩就掉成渣。这种电机,白送都别用。

问:伺服电机和步进电机到底怎么选?
答:这个问题我能吵三天。简单粗暴点:如果你不需要闭环,负载恒定,速度不高,步进电机便宜啊,几百块搞定。但一旦你需要高速启停、精确定位、变负载,那就老老实实上伺服。另外,步进电机低频振动是真难搞,伺服通过编码器反馈随时调整,基本没这毛病。还有一个隐藏区别——发热。伺服电机电流随负载变化,轻载时几乎不热;步进电机只要通电就给额定电流,夏天车间温度一高,烫得能煎鸡蛋。我经历过一个案子,设备在空调房调得好好的,一到现场环境45度,步进电机失步失到怀疑人生。后来全换成伺服,虽然成本翻了倍,但再没半夜被客户骂过。

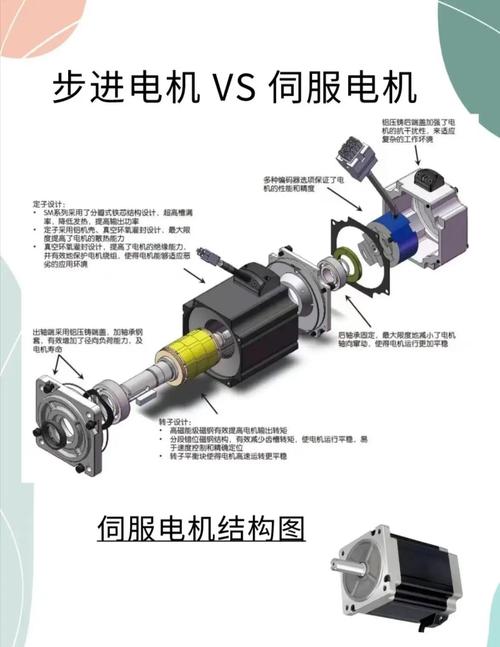

伺服电机与步进电机结构对比图
伺服电机与步进电机结构对比图

接口、协议、布线——魔鬼在细节里

接口、协议、布线——魔鬼在细节里
接口、协议、布线——魔鬼在细节里

伺服电机不是买来拧上就能动的。你得伺候好它的动力线和编码器线。说起来都是泪。有一次,动力线和编码器线没分开走线槽,结果编码器信号被干扰,电机一上电就乱抖,驱动器报“编码器通讯错误”。查了整一天,最后把线缆拨开,间距超过20厘米,问题立刻消失。现在我都强制要求:动力线用屏蔽线,编码器线双绞屏蔽,全程远离变频器输出端。别问为什么,问就是花了三万块学费得来的教训。💡

还有接地。见过太多人把伺服驱动器的PE端子随便接在机柜螺丝上,结果累积的轴电流把轴承电蚀得一塌糊涂。我是这么干的:电机侧用专门的接地铜排,驱动器侧单点接地,编码器屏蔽层只接驱动器一端,另一端悬空。这套下来,干扰问题基本绝迹。

问:伺服电机选型时,惯量匹配有多重要?
答:极其重要。这么说吧,惯量比直接决定了系统的频响带宽。惯量比小,系统的机械时间常数就小,响应快,增益可以调得很高,定位快而准。惯量比大,系统就“肉”,你电流给得再猛,电机跑起来也晃晃悠悠。更麻烦的是,惯量比过大容易引发机械谐振,那种尖锐的“嗡嗡”声会让你崩溃。实际调试中,如果惯量比超出推荐值,要么换大惯量电机(比如中惯量、高惯量系列),要么加减速机。减速机不只是放大扭矩,它能把负载惯量折算到电机侧除以减速比的平方,从而大幅降低惯量比。所以,做重载转台时,我通常会用行星减速机配合中惯量伺服,惯量比轻松控制在5以内。

还要啰嗦一句:选型时一定要考虑传动机构的刚性。同步带、丝杆这些,本身就有弹性,它们会把部分惯量“隐藏”在高频区。当你用软件计算时,别忘了把传动系统的刚度折算进去,否则算出来的惯量比是骗人的。

2025年了,伺服电机的新趋势

2025年了,伺服电机的新趋势
2025年了,伺服电机的新趋势

这几年伺服技术迭代贼快。✅ 最明显的就是总线型伺服的普及。EtherCAT、PROFINET一统天下,脉冲方式已经边缘化了。总线的好处不只是省线,更重要的是能实时监控电机状态,做预测性维护。我们厂现在全部设备都上了云端,哪台电机电流异常、温度升高,手机马上报警。这在以前脉冲时代根本不敢想。

还有就是智能伺服驱动器。内置了各种算法,自动整定参数,遇到振动能自适应调整增益。以前一周才能调稳定的系统,现在一顿饭功夫就搞定了。不过,也别全信宣传,碰到过某品牌号称“一键整定”,结果整完电机尖叫,最后还得手动调陷波滤波器。技术虽好,人还是得懂原理。

另外,直驱伺服电机在精密转台、协作机器人上越来越常见。省去了减速机,零背隙,精度达到角秒级。但它的控制难度大,对驱动器要求极高。我最近刚给一个晶圆搬运项目用了直驱,那感觉——就像从手动挡直接换到自动驾驶,丝滑得让人上瘾。就是价格,咳咳,你懂的。

好了,不写了,产线上还有台伺服在调试。总之,选伺服电机就是个手艺活,理论要懂,更得拿实践去喂。哪天你闭着眼都能听出电机啸叫是哪个谐波引起的,那就出师了。
