执行机构选型那些事儿:别让一个阀门毁了你的产线

上周去苏州一家水处理厂,他们一根主阀门卡死——整个车间停产两小时。拆下来一看,执行机构齿轮箱锈成渣,当初为了省两千块选了铸铁壳体,结果三年后直接报废。你说这账怎么算?

干工业的都知道,执行机构就是自动化系统的“手脚”,把控制信号变成实实在在的动作。阀门、挡板、推杆……没它,DCS再聪明也是瘫着。可偏偏这玩意儿,最容易在选型和维护上翻车。

气动、电动还是液动?——没有最好的,只有最扎心的

好多设计院的图纸,一水儿的气动薄膜执行机构,结构简单、成本低、响应快——除非你现场没压缩空气,或者冬天冻管子。内蒙古有个项目,零下三十度,气源含水,隔三差五冰堵,后来全改成了电动执行机构,带加热器那种。但电动的慢啊,大扭矩要配减速箱,体积也大。液动呢?出力猛,精度高,可油站维护烦死人。有一次液压管泄漏,把整个伺服系统搞污染了,清理花了三天。所以啊,别听销售吹,得看你的工况:介质温度、防爆等级、响应速度、气源/电源可靠性,一个都别将就。

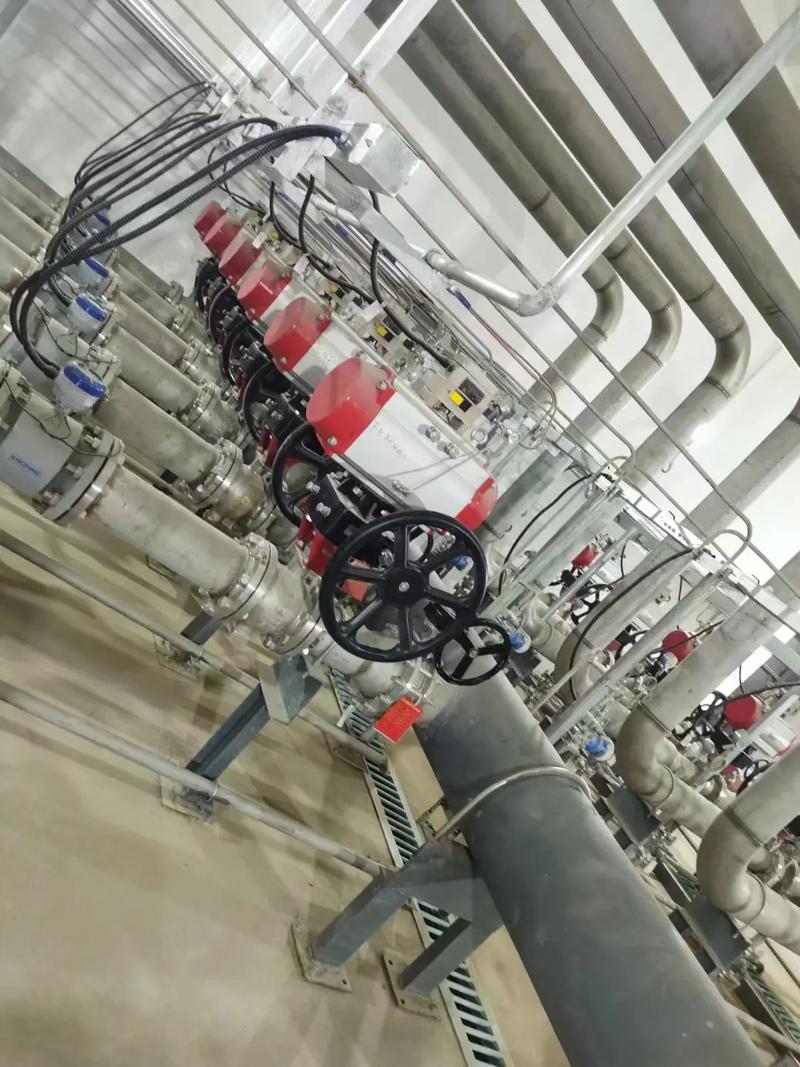

工业现场气动执行机构安装于管道的特写
工业现场气动执行机构安装于管道的特写

现在有个趋势——智能执行机构带现场总线、自诊断,能提前告诉你齿轮磨损或者力矩异常。我们去年在石化罐区测过一批,通过OPC UA直连中控,阀门每次动作的数据都上传,AI模型预测剩余寿命,运维工程师在手机上就能看到报警。说实话,这才是工业4.0该有的样子,而不是挂个屏幕就叫数字化了。不过话说回来,智能的贵一倍,值不值?关键设备上绝对值,像安全联锁阀,冗余配置再加智能模块,避免非计划停机,一年省下的钱够买好几台。

问:我现场既有气源也有电源,到底选气动还是电动执行机构?

答:给你个粗暴的决策树:开关量、故障安全要求高(比如失气自动复位)——选气动,配电磁阀和限位开关;连续调节、定位精度在1%以下——上电动调节执行机构,带4-20mA反馈;如果有抗震需求,或者扭矩超过10万牛米,液动可能更合适。对了,如果用于船舶、移动机械,别忘了考虑摆动机构,那又是另一回事。另外,现在有些混合动力执行机构,用电动机驱动液压泵,实现大扭矩和防爆兼得,就是成本……你懂的。

调试时撞过的鬼,都是选型时欠的债

提起调试我就胃疼。去年有个电厂脱硫系统,执行机构老振荡,怎么整定PID都抖。最后发现是阀门扭矩选小了,执行机构长期过载,力矩反馈曲线全乱了。所以选型时一定要看阀门的实际启闭力矩,不是理论值!要算上介质压力、密封摩擦、甚至管道应力——有些安装公司硬拽管道,阀门法兰都变形了,执行机构直着装上去就卡,你还得加补偿支架。哎,都是血泪。

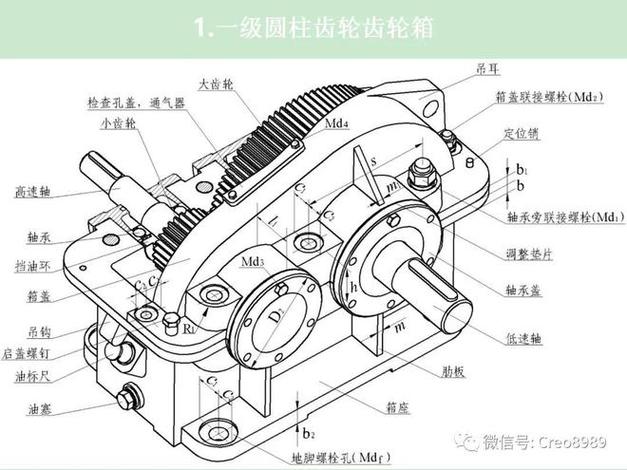

电动执行机构内部齿轮箱结构剖面图
电动执行机构内部齿轮箱结构剖面图

还有一次,进口的角行程执行机构,接线图全是德文,标签缩写不明,结果把力矩开关和限位开关搞反了,一通电直接过行程把阀门顶碎。现在我都让厂家把端子定义用中文刻在盖内,再附个微信视频指导,别嫌麻烦。

问:执行机构定位不准,老是漂移,怎么快速排查?

答:第一步,拆掉外部连杆,让执行机构空载自检,检查电位计或编码器反馈是否稳定。如果空载正常,那就是阀门卡涩或者机械连接间隙大。第二步,看控制信号是否受干扰——有一次4-20mA信号线上分频出50Hz杂波,换屏蔽线接地解决。第三步,如果是智能执行机构,直接进参数表看伺服死区、定位窗口设定,有些默认值太宽,调窄0.1%可能就好了。实在不行,用校验仪打信号测试,别光看中控显示,那不是真实位置。

维护的账,早算早安心

维护的账,早算早安心
维护的账,早算早安心

很多厂子,执行机构装上去就再没摸过,直到罢工。其实气动执行机构的膜片、O型圈,三年必换,否则内漏;电动执行机构的润滑脂,高温场合半年就干,要加二硫化钼;电机绝缘电阻定期摇表测一下,潮湿环境更得勤。我见过最离谱的维护是拿WD-40喷齿轮箱——那是清洗剂,会稀释润滑脂!要用专门的半流体润滑脂,还得分型号。

现在有预测性维护服务,在关键执行机构上贴振动传感器、电流传感器,通过频谱分析判断早期故障,比如齿轮点蚀、轴承异常。我们在一家化工厂试点,提前一个月发现滚珠磨损,赶在大修时更换,避免了突然停机。但说实话,这套系统不便宜,还得有懂数据分析的人。所以先对核心机组、一旦停机会连锁跳车的执行机构上,逐步推行。

最后啰嗦一句:国产执行机构这几年进步巨大,吴忠、川仪、第日等的产品,在常规工况下完全够用,价格只有进口的一半,售后响应快。但极端工况、SIS系统,斯派莎克、AUMA、罗托克这些还是稳健。别迷信某个品牌,把技术协议写细:防护等级IP68是连续潜水还是短时?防爆等级ExdIICT4是隔爆还是本安?外壳材质是铝合金还是球墨铸铁?多问一句,合同里写死,免得扯皮。

工业这行,细节就是魔鬼。一个执行机构,真能卡住一条产线、一群人的年终奖。重视它,它会给你省心;忽视它,它分分钟教你做人。
