🔧 原理?别扯公式,看这束会拐弯的声波

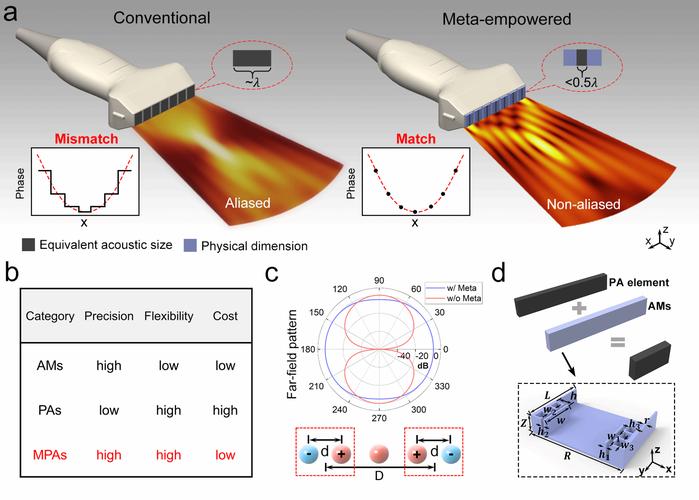

提到相控阵,不少人马上搬出延迟法则、惠更斯原理。打住!咱们不是写论文。你就想象手里有支手电筒,普通UT是直射光,只能照正前方;相控阵却是那种能调角度的战术手电,光斑不仅可以左偏30度右偏40度,还能聚焦——焦点处的亮度亮得刺眼。
✅ 那些传统UT摇头叹气的死角

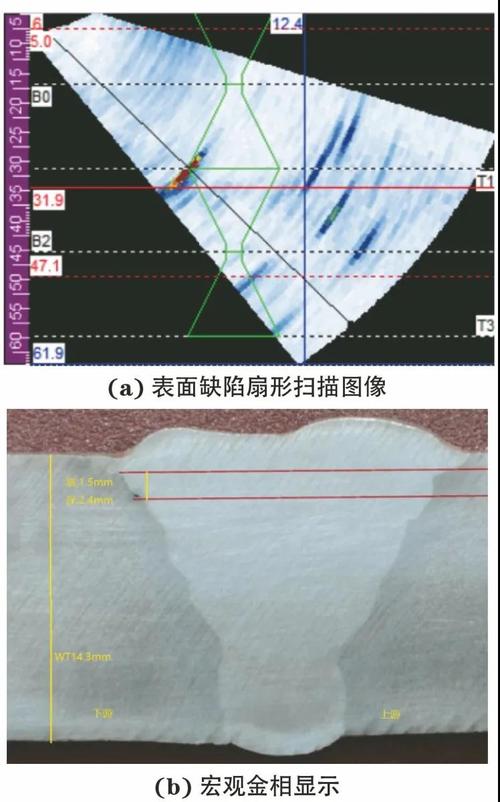

1. **粗晶材料**:奥氏体不锈钢焊缝、铸件——晶粒粗大,声束衰减散射严重。常规UT进去就跟进了迷宫似的,信噪比一塌糊涂。相控阵呢?动态聚焦能把能量聚在感兴趣的区域,信噪比提升一截。但也不是万能,要看具体晶粒度和频率。 2. **复杂几何**:涡轮盘、叶片根部R角、管座角焊缝……形状不规则,探头放不平,耦合都成问题。相控阵可以用线阵探头灵活设置声束入射角,甚至用柔性探头贴合曲面。 3. **近表面盲区**:常规UT因为始波影响,表面下3-5mm往往是盲区。相控阵借助双晶阵列和聚焦法则,可以把盲区压缩到1-2mm。这在飞机蒙皮检测上可是救命的。 问:“相控阵和常规超声,到底差在哪?不就是多个扇扫图吗?” 答:差远了。常规超声是A扫显示,一个波形打天下,全靠检测员脑补缺陷形状。相控阵给你B扫、C扫、D扫、S扫,几乎等于直接看切片。而且常规UT角度固定,发现一个反射波,你很难判断是真正的缺陷还是几何反射。相控阵的扇扫能让你看到反射体的走向和深度分布,判断真假就容易多了。举个例子:在管道环焊缝上,根部未焊透和根部错边在常规UT上波形很像,新手容易误判。扇扫图上,一个竖直显示一个倾斜显示,区别明显。
💡 数据判定的坑,我踩过,你别跳
**假信号鉴别**:气孔、夹渣、裂纹、未熔合的图谱特征完全不同。气孔通常是一个点状显示,在扇扫上呈弧度弯曲;裂纹则是尖锐的棱角显示,边缘不规则。但遇到密集型气孔,容易和裂纹混淆——诀窍是看动态波形:气孔群在转动探头时显示会分离,裂纹则保持连续。 **耦合监控**:刚才提到,相控阵对耦合不良很敏感。如果某根晶片没耦合好,对应的A扫基线会抬高,扇扫上出现垂直条状伪像。聪明的办法是开启耦合检查功能,或者在扫查前用锭子校准试块验证各通道。 **增益设置**:太高容易把杂波当成缺陷,太低漏检。常用参考线是φ3横孔,但不同标准要求不同。我习惯先扫一块已知缺陷的试样,确认灵敏度。 问:“现场条件那么差,相控阵真的靠谱吗?万一摔了探头咋办?” 答:问得好。早些年相控阵确实娇气,探头电缆粗,接口针脚密,进点灰就接触不良。现在工业级设计耐造多了,IP67防护等级,电缆也能扛一定拉力。探头真的摔了,至少可以单独更换楔块,不像老式探头整体报废。不过现场还是要小心,最好配个防摔套。至于温度,相控阵仪器普遍能在-10℃到50℃工作,高温环境可以用高温探头和楔块。去年夏天在南方某炼化厂,甲板温度60℃,仪器居然没罢工,就是屏幕烫手。唯一麻烦是耦合剂干得快,得频繁补充。 新趋势?越来越多企业把相控阵和机器人、爬行器结合,做自动化扫查。我参观过一家管道预制厂,机械臂夹持相控阵探头,焊缝扫查、缺陷判定、报告生成全自动。一个夜班下来,合格率数据直接上传MES系统。这才是工业4.0该有的样子。 当然,相控阵不是要完全取代常规UT。两者是互补关系。比如大范围快速扫查,常规UT的直探头效率更高;或者一些简单锻件,没必要上高端设备。但复杂工况、关键部件,相控阵的优势碾压式存在。 最后说点实在的:买设备别光看参数。脉冲电压、带宽、通道数都是纸上谈兵,不如拿件真实缺陷的工件去实测。还有——培训!培训!培训!重要的事说三遍。没经过系统培训的人操作相控阵,比用常规UT还危险,因为一堆图像容易制造虚假的安全感。 下次再有人跟你抬杠说“超声检测不就那样”的时候,把相控阵扇扫图拍在桌上——这玩意儿,早不是几十年前那回事了。免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
