逆向工程:从机械废墟里挖出金子,现代工厂的终极逆向思维指南

我最烦别人一提逆向工程就联想到抄袭。那是外行话。

上个月拆了一台1972年的瑞士磨齿机,主轴结构让我在车间骂了整整五分钟脏话——设计太他妈巧了。要知道那会儿连CNC都没普及,这玩意却实现了0.5微米的重复定位。说实话,现在国内很多高端机床还达不到这个水平。我们把它整个拆解、扫描、分析材料,最后不仅复刻出来了,还给了个优化方案。这才是正经的逆向工程。

不过话说回来,多数人搞逆向,第一步就掉坑里了。

扫描精度?根本不是你想象的那样

你以为买台几十万的蓝光扫描仪就完事了?天真。去年我们测一个航空叶片,扫描点云看起来完美,Geomagic软件一拟合,关键截面误差干到0.12mm。这要装到发动机里——不敢想。

问题出在哪儿?环境振动!车间里叉车跑过去,地坪都在颤。还有工件表面处理,反光、油污,全是干扰源。一个小经验:喷一层薄薄的显像剂,几块钱的AESUB蓝雾,精度能提升30%。但喷厚了又影响尺寸,得练手感。

三维扫描仪在机械零件逆向工程中的现场操作
三维扫描仪在机械零件逆向工程中的现场操作

扫描角度也讲究。深孔、内螺纹、倒扣结构,一次扫描根本覆盖不全。我们通常搞三组:激光扫描主体、结构光扫精密小特征、然后再上工业CT看内部。三组数据拼合,那才靠谱。代价?时间。一套复杂壳体,光扫描加预处理就得两天。

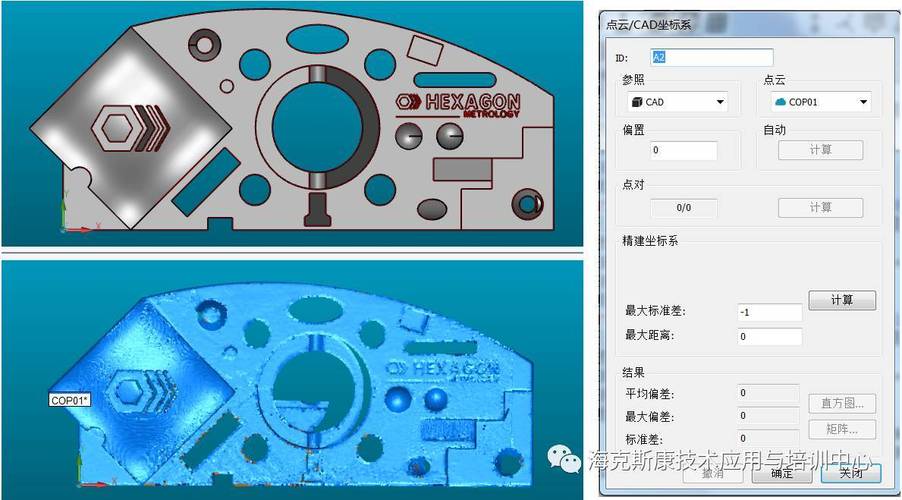

从点云到可用的CAD模型——这才叫真功夫

从点云到可用的CAD模型——这才叫真功夫
从点云到可用的CAD模型——这才叫真功夫

软件自动生成的多边形模型就是个毛坯。光顺、简化、特征识别…每一步都让人血压升高。有次客户拿了个古董汽车化油器,扫描模型里浮子室壁厚不均匀,软件自动提取的孔居然是椭的。我同事小王手动修了两周,最后发现是原厂铸造本身就不对称——德国人六十年前手工打磨的。

这里头有个反常识的认知:逆向建模的最高境界不是100%还原,而是有选择地还原。磨损的配合面你得恢复到设计尺寸;腐蚀的纹理反倒要保留,不然跟旁边旧件不匹配。这需要机械设计功底,不是玩扫描软件就能替代的。

材料分析——逆向里被严重低估的环节

很多人拿了形状就着急加工,材质不管。吃了大亏。举个真实例子:某化工厂的泵轴,进口件用了双相不锈钢2205,国产替代用了304,三个月就断。后来我们做了光谱仪分析、电镜看金相,才发现问题。现在学乖了,逆向流程里必含材质鉴定。

但小件材料分析也难。一个齿轮,表面渗碳淬火,芯部低碳钢,你只能用便携式光谱打表层,芯部得破坏取样。客户同意吗?磨了半天嘴皮子。

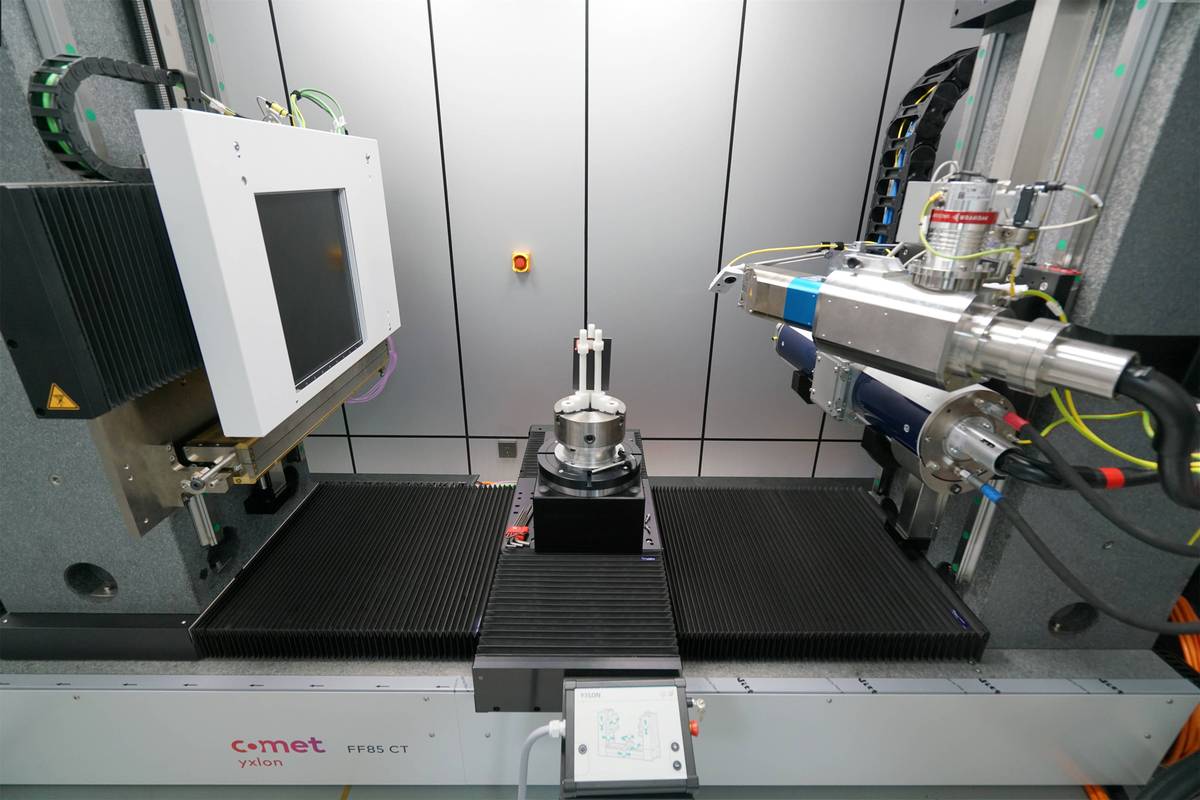

工业CT扫描机械零件内部结构逆向工程
工业CT扫描机械零件内部结构逆向工程

还有个坑:旧件可能是修理过的。我们拆过一根轧机万向轴,材料成分乱得一批,三段明显不同的焊材。后来才知道这轴在现场补焊过七八回。按这个成分逆向,死翘翘。

问:逆向工程出来的图纸能直接投产吗?

答:绝对不能!扫描、建模之后顶多算个参考原型。公差、形位公差、表面粗糙度都是靠经验和标准重标的。而且还要做强度校核,尤其是改材料的时候。我们通常出三版图纸:测绘版(忠实还原)、优化版(修正缺陷)、工艺版(适配工厂设备)。这才算完整交付。

问:搞逆向需要什么软件?贵不贵?

答:入门就用SolidWorks加个Mesh2Surface插件,几万块。专业点Geomagic Design X,加上点云处理,一套下来二三十万。再往上就是CATIA的逆向模块,航空车企用得多。但!记住,工具是次要的。真正值钱的是人的经验,知道哪些该取舍,知道这个零件当初为什么这样设计。

逆向工程不是终点——它是创新的跳板

我最得意的一个项目,是帮一个农机厂改进脱粒滚筒。原装德国货,拆开发现动平衡设计极好,但物料适应性差,在中国水稻上老堵。我们逆向扫描,分析了气流场,加了两个可调导流板,转速降了百分之十,脱净率还提升五个点。老板乐坏了,后来他们申请了专利——看到了吧,逆向能演变成正向创新。

这行干久了,越来越觉得逆向工程是门手艺活。它融合了测绘、材料、工艺、设计四门子学科,甚至还得懂点知识产权法(专利回避设计了解一下)。这些年也踩过无数坑:扫描反光件没喷粉、倒角忽略掉导致装配干涉、材质误判……每个坑都教一课。

非要给建议的话:✅ 扫描前先擦干净油污,小小动作省大事; ❗ 别过度依赖自动特征提取,人工核查才是王道; 💡 逆向过程中保留原始点云数据,后面扯皮时有用。

最后啰嗦一句:尊重原设计,但别迷信。有些老零件的设计今天看来简直匪夷所思,那会儿受限于铸造水平或加工设备,留了一堆工艺冗余。逆向的时候把它优化掉,就是你的价值。
