焊接工艺升级：我靠这几招治好了电池模组的“虚焊”顽疾

干了快二十年焊接，最头疼的就是薄板——0.3 mm 的不锈钢片，焊枪一怼上去，“嗤”一声，直接穿孔，补都没法补。后来转到新能源电池模组产线，满以为铝材会好对付点，结果第一天就给我个下马威：连续三十个模组，CPK 惨不忍睹，拉力测试一拉就脱，那堆报废品堆在车间角落，领导看我的眼神……唉，不说了。说实话，传统氩弧焊搞薄件，就像拿大炮打蚊子，热输入根本控不住。直到被逼着上了激光焊接工艺，才算真正摸到门道。

为什么传统焊接工艺在薄板上总翻车？

很多人觉得，焊薄板嘛，调小电流就行。天真了。电流一小，电弧飘得跟风里的蜡烛似的，熔深忽深忽浅，而且飞溅大得离谱。有一次我数了数，焊一条 50 mm 的缝，护目镜上竟然崩了十几个小铁珠——这还只是看得见的。更要命的是热变形，0.5 mm 的铝合金片，焊完直接弯成薯片，校正？别想了，一掰就裂。根源在能量密度。传统电弧是面热源，热影响区（HAZ）宽，薄板热量散不出去，晶粒长大、强度垮塌，全是致命伤。换到激光焊接工艺，光斑能聚焦到 0.1 mm，能量跟绣花针一样扎进去，HAZ 窄得肉眼几乎看不出来。第一次试焊铜铝连接片时，我盯着那几乎没变色的焊缝，心里直呼——这玩意儿早二十年出现多好！但别高兴太早。激光焊的坑，一点不比传统焊少。

激光焊接工艺参数到底怎么调？别信指导书上的“推荐值”

新设备进厂，供应商甩过来一沓参数表：功率 1200 W，速度 80 mm/s，离焦量 +1 mm……我老老实实设上去，结果第一件就搞出个“驼峰焊道”，表面坑坑洼洼，切片一看，内部气孔连成串。气的我当场打电话骂了一通。后来自己摸透了才发现，激光焊接工艺里离焦量这个参数简直是玄学。正离焦熔深加深，但铝材对激光反射率高，稍微偏一点就耦合不进去；负离焦焊接飞溅少，可偏偏又容易咬边。有次为了调一个 3 系铝合金的工艺窗口，我在实验室蹲了三个晚上，功率、速度、离焦量、保护气流量……四因子交叉试验做到吐，最后发现最优参数居然是 950 W、110 mm/s、-0.5 mm 离焦，跟手册上的推荐值差出三里地去。

这里加一句：千万别迷信“万能工艺参数”。就算同一牌号材料，不同批次、不同表面处理状态，激光吸收率都会漂。我现在的习惯是，每次换批次先做金相确认，偷懒一次，报废一筐，血的教训。

实战里遇到的那些邪门问题——以及野路子解法

问：激光焊接飞溅特别大，换了保护气、调了功率都不行，怎么搞？答：多半是光路污染。检查一下保护镜片，哪怕有微尘，也会造成焦点畸变，飞溅瞬间翻倍。有一次我拆下镜片，肉眼看着挺干净，用强光手电从侧面照，才发现一片细微油膜——是空压机管路带油，换了个除油滤芯立马消停。还有就是焊前清洁，铝材表面那层氧化膜，用激光一打跟爆米花似的，必须用化学清洗或至少等离子处理。

问：电池模组Busbar焊接，拉力值不够，总是从焊缝边缘断，是没熔透吗？答：初期我也以为是熔深问题，后来做断面扫描才发现，是结合面宽度不够。激光焊是匙孔模式，细长一条，实际承载面积比看起来小很多。解决办法？要么加大光斑（但会牺牲能量密度），要么走摆动焊——让焊斑在横向上小幅度快速扫描，扩宽结合区。我们用“之”字形摆焊，频率 200 Hz、振幅 0.3 mm，拉力直接提了 40%，那种成就感，爽！

问：铜铝异种焊接，脆性相怎么控制？答：这是个世界难题。铜铝直接熔合，必生脆性化合物，一掰就断。我们的野路子是加过渡层——预镀一层镍或者用含硅焊丝，让液相成分远离脆性区。但更彻底的办法是激光-电弧复合焊，用电弧铺底，激光做深熔，热循环特性会改变，IMC 层能控制在 1 μm 以下。去年给一家储能厂做方案，就是用这招过的产能爬坡。

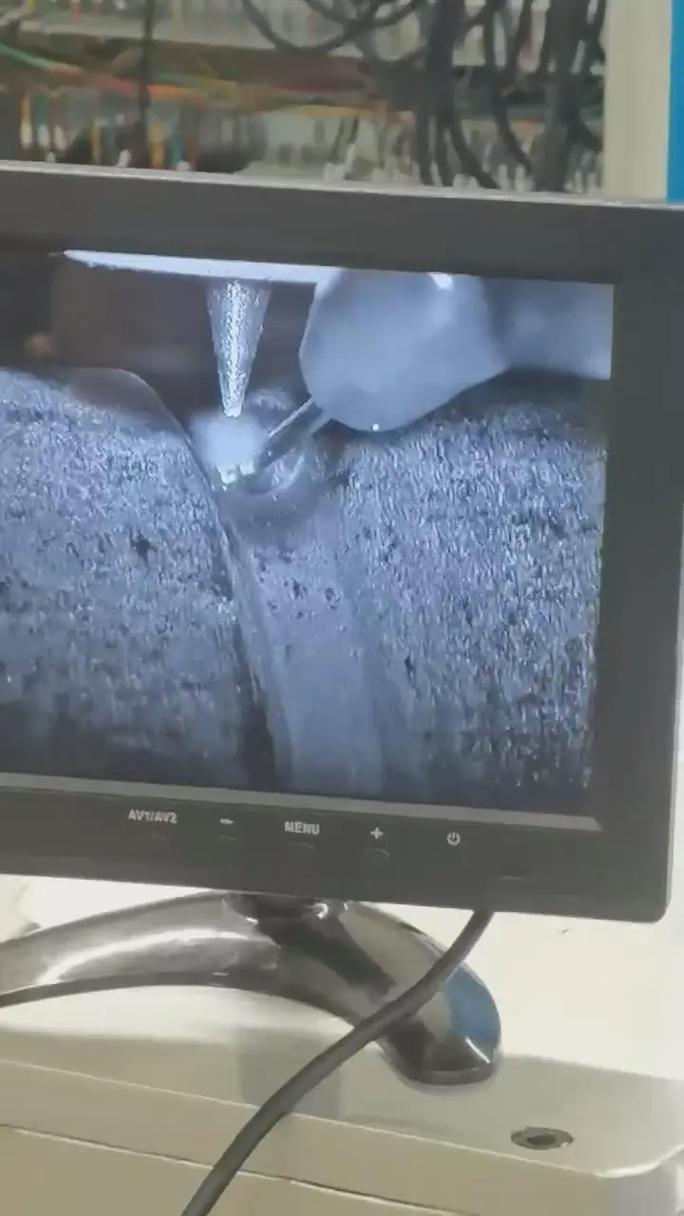

说实话，干焊接这一行，设备越先进，对人的经验要求反而越高。激光焊接工艺听起来高大上，其实一线调参数、看熔池、听声音，这些老派功夫一样不能少。有次夜班，一个学徒盯着屏幕问我“怎么判断熔深够不够”，我指着监控画面说：“你看那个小孔蒸汽的跳动——如果像心跳一样稳定有力，熔深就对了；要是乱颤，赶紧停线查焦距。”他一脸懵，但我没法解释更细，有些东西就是焊一千个件才能长身上的。

这几年行业卷得厉害，焊接工艺的稳定性直接决定电池包良率和安全，以前觉得能焊上就行，现在要追求零飞溅、零气孔、全自动化视觉引导。上个月去参观一家龙头电芯厂，他们的焊接房已经实现无人化，机械手根据焊缝熔宽实时闭环功率，我站在玻璃窗外看了半小时，忽然有点恍惚——当年在车间汗流浃背换焊条的时光，好像很远了。不过话说回来，再智能的系统，也离不开人。工艺开发的本质，还是把材料、能量、冶金机理吃透。我办公桌抽屉里还压着一本八十年代的《焊接金相图谱》，纸都黄了，偶尔翻翻，那些基本问题，到现在还是那些。行吧，今天就唠叨这些。要是谁碰到激光焊接的棘手问题，欢迎来车间喝茶——带着你的样件和参数记录，咱们实打实聊。
