电火花加工（EDM）：车间老师傅的私藏笔记，避开这3个坑效率翻倍

上周在车间，老张叼着烟，指着控制面板上一排跳动的参数，突然冒出一句：“电火花这玩意儿，玩明白了是神器，玩不明白就是碎钞机。” 我凑过去——好家伙，工件表面烧糊了一片，电极头都快秃了。这种情况，十个新手九个半都遇到过。说到底，电火花加工（EDM） 就是靠脉冲放电产生的高温，一点点蚀除金属。原理摆在那儿，可实操里的门道，深着呢。

为什么模具厂死活离不开它？

淬火钢、硬质合金、钛合金……常规刀具啃不动的材料，EDM 照样能雕花。尤其那些窄缝、深槽、异形孔，车床铣床根本伸不进刀，放电却能打进去。✅ 精度能干到 ±0.005mm，表面粗糙度 Ra0.2 以下——镜面效果，摸上去滑得像小姑娘的脸。不过嘛……代价也大，一台进口精密火花机，报价能吓退半个采购部。而且加工一个手机模具的型腔，动不动就是十几二十个小时。慢，是真的慢。可话又说回来，有些活儿，离了它还真干不了。

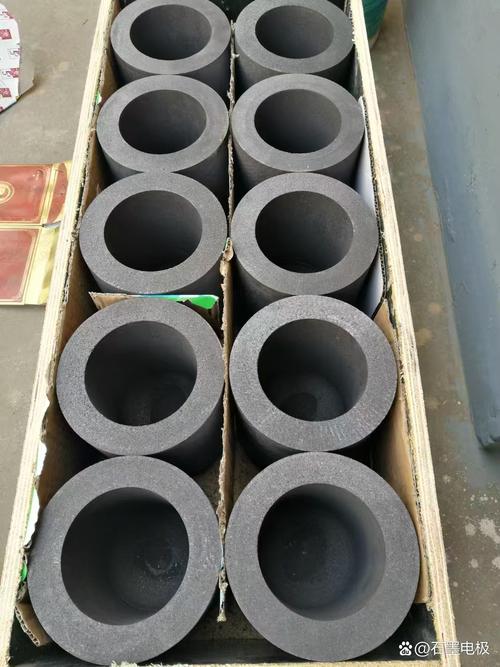

选电极材料：紫铜还是石墨？不说废话

这问题就像问早餐吃馒头还是面包。各有各的脾气。紫铜电极导电性好、损耗均匀，打高光洁度的细活儿首选，但太软了，精加工还行，粗加工效率低得想砸机床。❗石墨电极放电速度快，耐高温，大电流粗加工呼啦啦就下去了，价格还便宜，只是粉尘脏得要命，必须配强力吸尘。我见过有厂家混着用：粗加工上石墨，精加工换铜，电极损耗能降下来，效率也上去了。说实在的，别死磕一种材料，根据加工阶段灵活换，这才是老师傅的日常骚操作。

加工参数调不对？常见问题快问快答

问：电极损耗快得像啃甘蔗，怎么回事？
答：先看极性接对了没，再查脉冲宽度和休止时间。粗加工时适当加大脉冲宽度，让放电能量集中，但休止太小排屑不畅，反而烧弧。工作液——通常是煤油或专用油——脏了赶紧换，杂质一多，绝缘恢复慢，放电就不稳定。

问：工件表面有微裂纹，看着跟龟裂的瓷器似的。
答：多半是放电能量密度过高，热影响层太厚了。降峰值电流，调宽脉冲间隔，或者改用多层逐次加工，别想一口吃个胖子。💡有条件的话，最后加一道微细精加工，裂纹层能抠掉大半。

问：打深盲孔，排屑总堵，电极老断在里面……
答：这时候得用冲液或者抬刀。高速抬刀，周期性把电极往上提，让油把蚀除物冲出来。现在新机床有自动冲液功能，编程时设好抬刀高度和频率，断电极的概率能降九成。再不行就上超声辅助，振动起来排屑更顺。

还有一个被忽视的细节：放电间隙。间隙大了，精度丢；间隙小了，短路频繁，表面烧得一塌糊涂。间隙通常在 0.01-0.1mm，具体看电流和电极尺寸。有个笨办法：拿塞尺先试打一下，看火花颜色。亮白带紫，啪啪脆响，间隙刚好；发红暗哑，闷声不断，那肯定要调。

2025年了，这些新招你知道吗？

别以为 EDM 就是老师傅凭手感的老古董。现在的火花机，在线测量、自动换电极、自适应控制都成标配了。Makino 的 Hyper i 系统，能实时调整脉冲参数，电极损耗率控制在0.1%以下——以前想都不敢想。还有与线切割、三坐标联动的自动化产线，晚上关灯自己跑，第二天收活儿就行。✅ 当然，新机贵，小厂钱包不够鼓。不过改装套件也能搞，加个探针测测间隙，配上软件补偿，老机床照样焕发第二春。

最后说个心里话。电火花这行，入门三分钟，精通十年功。参数表上的数字是死的，材料、排屑、温度……变量多到离谱。有时候，同一台机，不同师傅干出来就是俩样。多试、多量、多总结，比看几篇攻略管用得多。对了，别忘了安全——油槽千万别忘记盖，起火可不好玩。❗就说到这儿，下回遇到啥奇葩问题，咱们再唠。
