磨削烧伤这玩意儿，说实话，太让人头疼了。干了十几年磨床，还是时不时被它搞得焦头烂额——不是工件废了，就是客户退货，然后老板就黑着一张脸。但没办法，这就是精密加工的命门。你躲不开。
尤其是现在，零件精度要求越来越高，材料也越来越难伺候。高温合金、淬硬钢，一个个都跟倔驴似的，稍微不注意，磨削区温度一高，表面就变色，硬度就掉。那叫一个心疼。好几万的东西，说报废就报废。
我知道很多教程会讲一堆原理，什么磨削力啊、能量分配啊。书上的东西当然没错，但到了车间，全是变量。冷却液压力不够、砂轮钝了没及时修整、甚至操作工打了个喷嚏——都可能出问题。
烧伤到底是怎么来的？别再只怪砂轮了
很多人一遇到烧伤，第一反应就是换砂轮。其实呢？砂轮只是替罪羊。真正的原因，是磨削区瞬间温度过高。高到什么程度？有时候能到1000℃以上。那工件表面金相组织就变了，二次淬火或者回火烧伤就来了。
但温度为什么会高？这就要往深了扒。进给量太大？砂轮堵塞？冷却液浇不到磨削区？机床振动？都可能。有一次，我们调一台新磨床，参数照搬旧机台，结果连续烧了十几个件。最后才发现，新机台的冷却喷嘴角度偏了3度——就3度啊！气得我想砸机床。

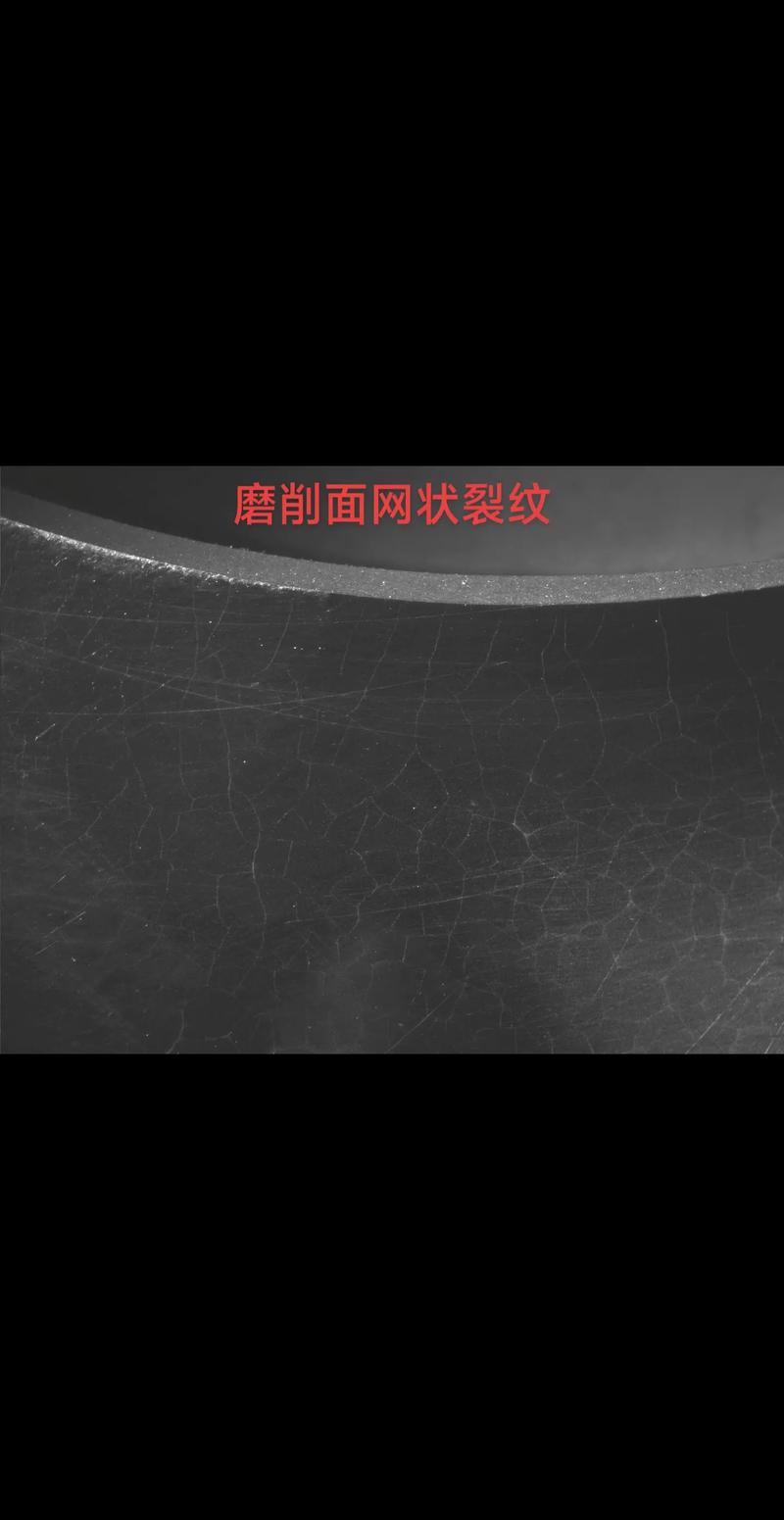

所以，千万别迷信单一原因。得系统排查。我习惯用个笨办法：先看烧伤形态。均匀的浅黄色回火烧伤，多半是整体热量过高，冷却不足；如果是局部深蓝甚至裂纹，那八成是砂轮局部变钝或者有硬质点。
怎么快速判断工件烧没烧？肉眼 vs. 仪器
说实话，靠眼睛看颜色，只能看出严重的。轻微烧伤，根本看不出来。但客户验收的时候，酸洗一泡，全现原形。那时候就晚了。
我们吃过亏。后来买了台磁弹仪，花了不少钱，但确实好用。测残余应力、看组织变化，几分钟出结果。不过话说回来，天天全检也不现实，只能抽检。还是得靠过程控制。
问：有没有不用仪器也能大致判断的方法？
答：有倒是有，但别全信。用指甲划过表面，感觉粗糙度变化；或者用低倍放大镜看表面纹理，烧伤区域通常会发暗、纹理模糊。不过这都是土法子，做做首件检查还行，批量就算了。真要放心，还是上设备。
还有一个坑：有些材料烧伤后，肉眼完全看不出，但硬度已经降了。比如一些马氏体不锈钢。所以千万别省那道酸洗检验工序——除非你客户不要求。
实战防烧伤三板斧，从冷却到修整
我总结了三招，都是流血掉坑换来的。分享出来，可能能帮你省点废品钱。
第一，冷却液必须怼到磨削区。 什么叫怼到？就是压力够大、流量够猛、角度正对。我们一般把喷嘴调整到离砂轮表面不到10mm，压力打到至少0.5MPa。高压下，冷却液才能冲破气障，真正进入磨削区。另外，用那种带刮板的喷嘴，能有效隔开砂轮周围的气流。这招❗立竿见影。
第二，砂轮修整不能偷懒。 很多操作工为了抢工时，砂轮钝了也拖着不修。结果就是磨削力增大，热量暴增。一定要定频次、定量修整。推荐用金刚石滚轮，修整速度要快，修整深度别太大，保持砂轮锋利。锋利，才是降温的王道。还有，砂轮的组织和硬度一定要和材料匹配。软材料用硬砂轮？那是自找麻烦。
第三，参数要保守一点。 很多人迷信激进参数，觉得效率高。但烧伤的风险是指数级上升的。我的经验：大切深、慢进给比小切深、快进给更容易烧伤。因为切深大了，单颗磨粒的切削厚度增加，热量积聚快。所以，宁可多走几刀，也别一刀切到底。
问：磨削烧伤能修复吗？
答：看程度。轻微回火烧伤，如果可以降级使用，那还好。但要是关键配合面烧伤了，趁早报废。别想着退火重淬，成本比新件还高，而且变形量控制不住。所以，预防永远是第一位的。
还有一点，机床本身刚性和振动一定要关注。主轴跳动大、导轨间隙大，砂轮振颤，烧伤和振纹就一起来。定期点检，别等出事了才急。
最后吐个槽：现在市场上有些号称“防烧伤砂轮”，价格贵得离谱，效果也就那样。别轻信宣传。老老实实把冷却和修整管好，比什么都强。一些进口的高孔隙率砂轮，确实对散热有帮助，但前提是你得会用，冷却跟上，否则也是白搭。
行了，啰嗦这么多，其实就一句话：磨削加工，细节是魔鬼。烧伤只是结果，根源在过程。谁也别想省心。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工中烧伤问题怎么破？一线老师傅的实战心得 https://www.dachanpin.com/a/tg/65481.html
