超声波加工,硬脆材料的“温柔杀手”——来自一线的真实体验

第一次碰陶瓷材料,我直接用硬质合金钻头死磕——结果崩边、裂纹、钻头烧红,报废率100%。那叫一个崩溃。后来老师傅丢给我一套超声波加工设备,说:“试试这个,别蛮干。” 试完,我差点感动哭。孔打出来又圆又光,简直不像同一种材料。所以今天掏心窝子聊聊超声波加工,全是车间里摸爬滚打出来的经验。不扯虚的。

别被名字忽悠,原理其实就那三板斧

超声波加工,听着高大上,拆开了就是高频振动+磨料悬浮液+冲击。工具头以20-40 kHz的频率上下振动——这频率,人耳听不见,但磨料颗粒听得懂。磨料(通常碳化硅或金刚石)混在液体里,被工具头推向工件表面,一秒钟几万次小撞击。硬脆材料表面就被这密密麻麻的微小冲击一点点“啃”掉。跟铣削那种靠剪切力生切完全不同。有人说它是“以柔克刚”,我觉得更像是蚂蚁啃骨头,只不过这群蚂蚁被超声波赶得疯跑。

超声波加工原理示意图:工具头高频振动与磨料冲击工件表面
超声波加工原理示意图:工具头高频振动与磨料冲击工件表面

不过说实话,光看原理图,你会觉得这玩意儿特简单。但一上机,坑就来了。频率匹配、振幅调节、磨料浓度,哪一个不对付,加工效率直接跳水。我当年调振幅时,拧过头把变幅杆搞裂过,一把泪。

设备与操作:那几个要命的参数

超声波加工设备核心就四块:超声波发生器、换能器、变幅杆、工具头。发生器出高频电信号,换能器(压电或磁致伸缩)把电变机械振动,变幅杆放大振幅,工具头直接干活。听着跟乐队似的,但调试不好就是噪音。振幅一般在10~50微米,频率得和整个声学系统共振——偏了?输出功率直线下降,工具头还会发烫。所以装机时我总拿阻抗分析仪慢慢调,真急不得。

磨料悬浮液是关键中的关键。浓度太低,没颗粒干活;太高,排屑困难,磨料都糊在缝里。我一般用碳化硅,浓度30%~40%,水基,再加点缓蚀剂。有人说金刚石效率更高,对,但成本翻倍,修毛刺的时候你会肉疼。循环系统也得给力,不然磨料沉淀,等于白加。

问:超声波加工适合哪些材料?是不是只能做陶瓷?

答:陶瓷是典型,但远不止。玻璃、石英、石墨、硬质合金、钛合金、甚至碳纤维复合材料都行。只要是硬脆或难加工的材料,超声波都能啃。比如半导体硅片打孔,传统机械钻孔崩边率吓人,用超声波几乎零崩边。不过注意,塑性材料比如铜、铝不行,磨料会嵌进去,表面跟砂纸磨过似的——别问我怎么知道的。

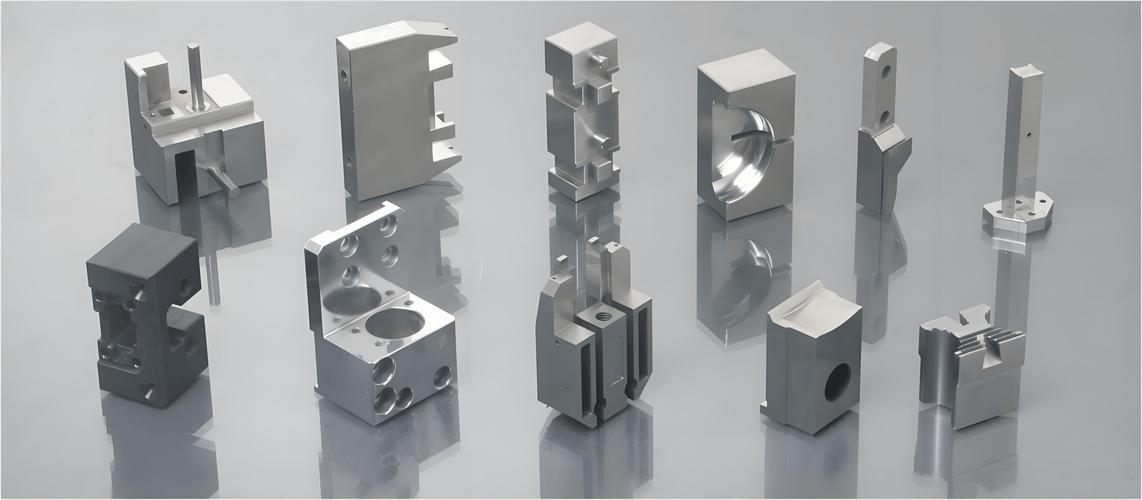

多种硬脆材料经超声波加工后的精密零件特写
多种硬脆材料经超声波加工后的精密零件特写

现场翻车实录:这些故障你八成也会遇到

现场翻车实录:这些故障你八成也会遇到
现场翻车实录:这些故障你八成也会遇到

干了十年,翻车无数。有一次加工石英玻璃深孔,加工到一半突然效率暴跌,工具头还发出怪叫。拆开一看,变幅杆与工具头连接螺纹松了半圈——高频振动下,螺丝松脱是常事,必须用螺纹胶加防松垫。还有次,磨料水循环泵堵了,整个加工区糊成一团泥浆,工具头活生生烧蓝。现在每天开机前,我都会盯着磨料管看三分钟,强迫症都犯了。

问:为什么我的超声波加工效率突然下降?连孔都打不动了?

答:大概率三个原因。第一,磨料浓度变了,要么水蒸发多了浓度过高流动性差,要么补充液没搅匀浓度太低。第二,工具头磨损严重,端面形状没了,振动传到工件上力道涣散。第三,声学系统偏离谐振点,频率漂移导致振幅衰减——拿频率计一看便知。我遇过更离谱的:工件没夹紧,高频振动让工件跟着跳,等于互相抵消。所以先查这四点,别上来就拆发生器。

还有,排屑槽设计不好,碎屑挤满加工区,工具头强行挤压,不仅效率低,表面还容易出微裂纹。我们后来在工具头开了螺旋槽,磨料进出顺畅,效率回升三成。所以别光看设备参数,工具头几何形状才是磨料“兵员”通道,堵了就是死局。

说实话,这几年超声波加工进步不小。发生器的数字频率跟踪越来越聪明,能实时自动锁频,不用人工调谐。还有旋转超声波加工,工具头一边振动一边转,加工圆度和材料去除均匀性好很多。我去年试了一套旋转超声设备加工碳化硅反射镜,精度能到微米级,抛光量都省了一大半。当然,价格也“感人”……小厂消化不起。

但无论如何,这技术对硬脆材料加工是革命性的。以前做不动的活,现在能接了,接完还能躺着——因为报废率低。我常跟新入行的说:别看见陶瓷就发怵,上超声波加工,不就是多几万次微小敲击嘛,温柔着呢。
