工业以太网:协议丛林求生指南,别再傻傻分不清

干自动化十几年,最头疼的事不是调PID,不是跟机械吵架——是每次新项目选型都要面对那个亘古难题:用 PROFINET,还是 EtherNet/IP?客户问「你们支持 EtherCAT 吗」,你摇头,他脸就垮了。说实话,工业以太网这摊水,浑得让人恼火。

曾经的理想:一网到底的幻梦

大概二十年前,行业里就有人振臂高呼——用工业以太网取代所有现场总线,从管理层到传感器,一根网线串到底。那时候 Modbus TCP 刚冒头,大家觉得 TCP/IP 这玩意儿在办公室跑得挺好,拿到车间肯定也没问题。结果呢?延迟不确定、交换机死机、丢帧丢到怀疑人生。理想很丰满,现实直接一巴掌扇过来。

后来,各大厂商开始搞自己的实时以太网协议,现场总线那种「百家争鸣」的乱象在以太网上重现了。只不过这次更复杂——物理层都是 RJ45,但协议层完全不兼容。你以为买了一堆标准以太网设备能混用?天真。西门子的 PN 耦合器插到罗克韦尔的网络里,就像把柴油倒进汽油机,根本跑不起来。

工业以太网协议与现场总线混乱格局
工业以太网协议与现场总线混乱格局

群雄割据:这几家协议你必须认得

群雄割据:这几家协议你必须认得
群雄割据:这几家协议你必须认得

车间里最常见的几个角色:

  • PROFINET:西门子亲儿子,RT/IRT 实时性不错,在欧洲市场横着走。但你要是用第三方 IO,哼,GSDML 文件版本不匹配就能折腾你半天。
  • EtherNet/IP:罗克韦尔主推,底层是 CIP,美国汽车线最爱。它的「隐式报文」实时性靠交换机和 CIP Sync,组态简单——但前提是你用罗家的全套生态。
  • EtherCAT:倍福的骄傲,纯正「飞读飞写」从站处理帧,微秒级抖动,运动控制王者。缺点:你必须用它的从站芯片,普通网卡不认。
  • Modbus TCP:老而弥坚,开源简单,几乎所有 PLC 都支持。做简单数据采集,它就是香饽饽。可实时性?别想了,轮询周期动不动几十毫秒。
  • CC-Link IE Field Basic:三菱的生态,循环通信理念,亚洲普及率不错。

问:PROFINET 和 EtherNet/IP 到底有什么区别?

答:粗看都是工业以太网,但实时原理迥异。PROFINET 靠专用 ASIC 或者软实时堆栈,IRT 模式需要特殊交换机同步; EtherNet/IP 靠 IEEE 1588 时钟同步,用 UDP 传输隐式数据,交换机标准就行——不过你得配 QoS。结果就是:高速运动控制,PROFINET IRT 更稳;离散制造,EtherNet/IP 更灵活。但说到底,都逃不开「生态绑定」四个字。

真实车间里的那些坑,笑着笑着就哭了

去年一个项目,客户非要用 EtherCAT 跑视觉引导机器人。我们配了某品牌工业交换机,心想千兆带宽总够吧。结果周期 1ms 下随机丢帧,机器人一顿一顿,差点撞坏抓手。查了三天——交换机内部缓存太小,突发流量一冲就溢出了。换成专为 EtherCAT 优化的交换机,问题消失。😤

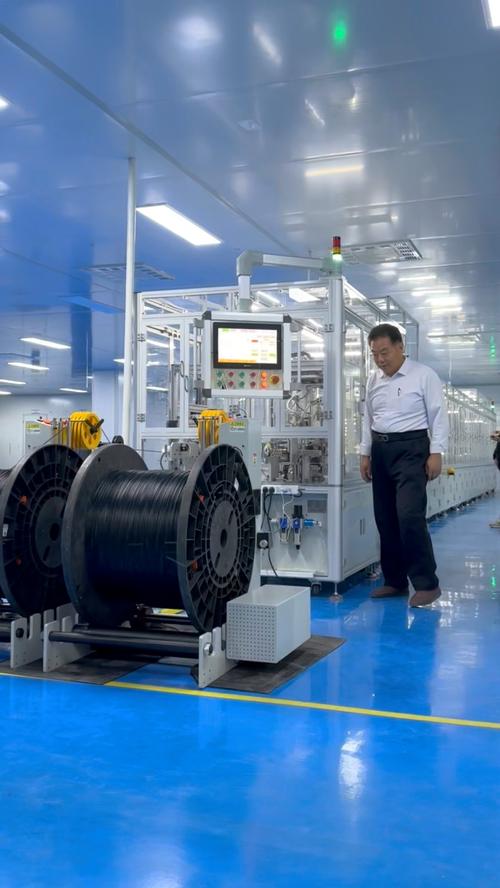

工厂车间工业以太网交换机安装与线缆
工厂车间工业以太网交换机安装与线缆

还有一次,现场干扰大得离谱,变频器一启动,EtherNet/IP 从站掉线一片。后来发现,总包方用了普通超五类线,屏蔽层单点接地都没做好。换成双层屏蔽工业以太网线,接地规范了,世界才清净。所以别再问「工业以太网和商用以太网有啥不一样」——生死存亡的区别。

问:工业以太网能用普通交换机吗?

答:万万不可,除非你想半夜被叫起来处理故障。普通交换机没有环网冗余(如 MRP、DLR),没有优先级队列,耐温基本 0~40℃,工业现场夏天动不动 60℃ 直接死机。工业以太网交换机必须支持宽温、冗余电源、实时协议透传,还得抗振动。省那几百块钱,后面停产损失可能几万。

调试过这么多现场,最怕听到的台词:「不就是网线嘛,接上就能用」。工业以太网的实时性、确定性、拓扑管理,哪是一个「接上」能概括的?别被「以太网」三个字骗了,它已经不是那个你家里上网用的东西。

TSN:统一江湖的救世主还是新坑?

TSN:统一江湖的救世主还是新坑?
TSN:统一江湖的救世主还是新坑?

时间敏感网络 (TSN) 这两年吹得神乎其神,IEEE 802.1 系列标准号称能用标准以太网硬件实现微秒级确定性传输。OPC UA over TSN 被视为未来工业 4.0 的通信骨干。我承认,在实验室里它很美。可一到实际产线——老设备升级谁买单?TSN 交换机价格依旧离谱。而且,你以为各大厂商会乖乖把自己的生态拱手让给开放标准?呵呵。

问:现在选型要不要上 TSN?

答:新建大型工厂,有明确异构设备互通需求,预算宽松的话,可以试点。大部分场合,还是老老实实用成熟工业以太网协议,通过网关桥接。别当小白鼠,稳定性才是工业的根。

有时候看着这些协议打架,忽然想起当年现场总线混战,最后是谁也没吃掉谁。工业以太网估计也是这个结局:TSN 成不了秦始皇,只会多一个选择。我们工程师,只能继续背着无数个配置软件,愁眉苦脸地改参数。这大概就是行业的魅力吧,永远有学不完的协议。😅
