Modbus协议:四十年前的老古董,为什么至今还在工厂里遍地跑?

上个月帮朋友的工厂搞数据采集,一条2003年的老旧产线,PLC挂了十几个变频器,全跑的Modbus RTU。心想这还不简单?结果光调通就花了两天——波特率、校验位、寄存器地址,一个没对上就给你脸色看。说实话,中间有几次我真想砸了那个USB转485接头!但你能不用Modbus吗?不能。

这玩意儿到底是什么?

Modbus就是工业设备之间聊天的一套老规矩。1979年施耐德电气搞出来的,那时候微软还没成立,个人电脑还是奢侈品。它规定了主站(通常是PLC或上位机)怎么问、从站(传感器、变频器、仪表)怎么答。问就是读数据或写参数,答就是把值给你,要么就回个异常码——比如功能码不支持,直接打脸。

最常用的两种变体:Modbus RTU跑在串行线上,RS-485半双工,两条线一主多从,靠紧凑的二进制帧省带宽;Modbus TCP就是把RTU的报文塞进TCP包,走网线,能并发,不用等轮询。不过话说回来,TCP版其实把CRC校验都扔了,全靠TCP自己的校验和,有人觉得这很蠢,但反正跑了二十多年也没见大规模翻车。

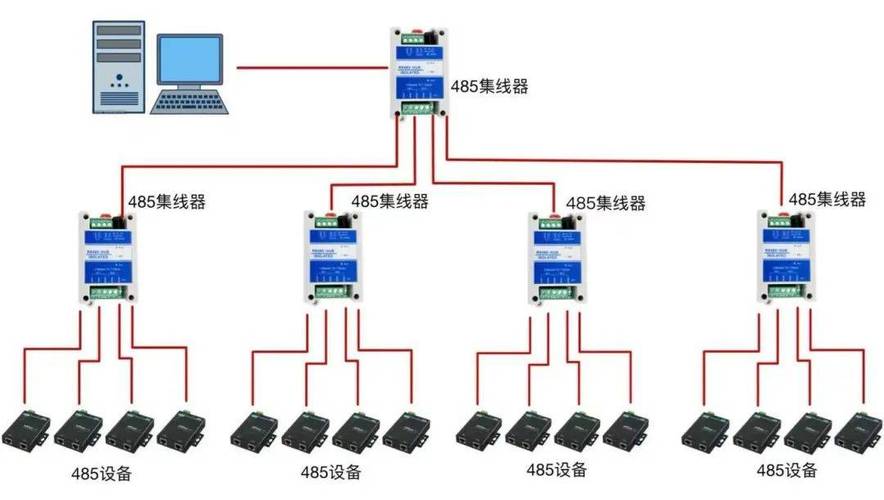

工业现场RS-485总线Modbus设备接线图
工业现场RS-485总线Modbus设备接线图

好在哪里?坏在哪里?

好处就一个字:糙。越糙的东西越不容易死。帧结构简单到爆,随便一个单片机都能撸出协议栈,对算力的要求低到令人发指。而且兼容性逆天——你从施耐德、西门子到一堆国产杂牌,只要说支持Modbus,哪怕文档写得再烂,照着标准来总能点动。坑之一就在于文档烂,有的设备寄存器说明跟天书一样,你试出来地址是40001,它手册里写的是400001,多一个零少一个零能让你怀疑人生。

坏处也很明显。第一,轮询机制太笨。主站必须一个从站一个从站地问,设备一多延迟就飙上去了。一百台从站,每台读十个参数,按9600波特率算,一轮下来可能好几秒,对实时性要求高的产线简直是噩梦。第二,安全性为零。没加密没认证,任何连上总线的设备都能冒充主站发命令,理论上你搭个黑盒子就能让变频器乱转——实际上工业网络大多物理隔离,所以也没人当回事,但一上云的Modbus TCP就不好说了。第三,地址空间受限,标准功能码03读保持寄存器一次最多读125个,写多个寄存器功能码16一次最多写123个,遇到大量数据就得拆包,累。

Modbus RTU帧结构详细图解
Modbus RTU帧结构详细图解

现实中的坑与填法

现实中的坑与填法
现实中的坑与填法

问:我一台电脑做主站,想同时访问两个不同串口上的Modbus设备网络,软件怎么写都冲突,咋整?

答:这不怪你。标准的Modbus RTU是单主结构,一台主站只能挂一条总线。你要同时搞两条物理485总线,得用两个串口或USB转485线,然后软件里开两个独立线程分别轮询。注意线程间隔离,别搞混COM口。更高级的做法:弄一个Modbus网关,把多路串口转成Modbus TCP,然后你电脑一个网口全搞定,而且还能用现成的中间件如Node-RED或者Kepware来调度。2025年了,很多边缘网关自带MQTT桥接,数据直接上云,比写原生轮询省心一万倍。

问:现场一个从站死活不回应,线都查过了,指示灯也闪,功能码都试遍了,就是不通。有什么排查绝招?

答:这种时候别急着怀疑人生,三板斧:一、对波特率和格式(数据位、停止位、校验位),绝大多数默认19200 8N1,但不少老设备是9600 8E1,错一个都白搭。二、用串口监控软件抓一下原始数据,看主站发的帧是否完整,很多时候是字节间超时设置太短,RTU要求帧内字节间隔小于1.5字符时间,有些USB转485线会因为驱动问题人为增大间隔,导致从站以为是两帧而丢弃。三、检查异常响应。如果从站回的是异常功能码(80h+原功能码)再加异常码(01非法功能、02非法数据地址、03非法数据值、04从站设备故障),你就能知道它为啥不理你。最常见的是地址写错了,比如想读的保持寄存器地址超了范围。还有一个骚操作:把从站拉出来,用面包板接个发光管和电阻,测试请求帧到底有没有送对——极端但有效。

💡 提一个我最近踩的坑:一台Modbus TCP设备,带PoE供电,连上交换机后ping得通,但502端口就是不开。查了半天发现是设备默认关闭了Modbus TCP服务,得先用串口登进去改配置才能启用。这设计简直反人类。所以千万别假定TCP设备一定默认开端口,看手册!看手册!

Old but Not Obsolete?

Old but Not Obsolete?
Old but Not Obsolete?

很多年轻工程师觉得Modbus早该入土了,OPC UA、PROFINET、EtherCAT这些不香吗?香是香,但你得看场景。一个温湿度传感器,单价三十块,你让它跑EtherCAT?成本直接翻十倍。Modbus的部署成本几乎为零,这才是它赖着不死的根本原因。而且现在工业物联网架构下,Modbus反而焕发第二春:边缘网关把Modbus RTU/TCP数据采集上来,过滤、转换、上MQTT,完美融入云平台。谁还关心底层是上百个Modbus从站在聊天?云端看到的就是一溜整齐的JSON。

当然,如果你新建一个智能工厂,主干还是别用Modbus了,运动控制它干不了,安全它扛不住。但作为末梢接入协议,Modbus依然能打。尤其现在有Modbus Plus这种增强版(非标但有实际应用),支持对等通信,扩展了数据模型,不过生态太窄,对大多数人来说还是原始Modbus更现实。

✅ 最后给点实在建议:要用Modbus,务必做好三件事——1)清晰的寄存器映射表,别让后来人骂娘。2)合理的轮询策略,把重要数据高频读、次要数据低频读,别把所有设备一视同仁。3)考虑未来的扩展,预留网关转协议的能力,别把网管焊死在Modbus上。

唉,说那么多,下个月客户的老设备改造,十有八九我还得继续跟Modbus纠缠。认了。
