Profibus/Profinet那点事：二十年工控老炮儿的实战笔记

上星期在客户那，一台旧灌装线突然瘫了。DP线一拔，嘿，终端电阻没打——刚毕业的小伙子愣是调了俩小时。这让我想起来，还是得聊聊 Profibus 和 Profinet 这俩老伙计。别以为搞了几年以太网就能轻视现场总线，坑多着呢。

先扔个观点：Profinet 绝对是好东西，但别神化它。现在很多厂家宣传“一根网线搞定一切”，可实际呢？去年一个项目，ET200SP走Profinet，旁边放个老S7-300带DP口，光耦合器就加了仨。谁说这东西简单的…？

Profinet到底神在哪？——超低抖动不是吹的

说实话，我第一次看到IRT（等时同步实时）的示波器波形时，是有点震惊的。31.25微秒周期，抖动±1微秒。懂行的都知道这意味着什么——多轴同步控制，上百个从站，不用再像以前那样算DP的轮询时间，算到掉头发。❗ 精度就是王道。

不过话说回来，要享受IRT，你就得全用IRT设备。插个普通交换机试试？立马给你颜色看。我们吃过亏，一个非托管交换机在线圈里，不定期丢包，查了三天…最后换了西门子Scalance X，世界清净了。所以啊，💡 千万别在该花钱的地方抠门。

这里回答个常见问题：

问：IRT和RT到底怎么选？快被手册说晕了。答：简单粗暴——运动控制、多轴插补、或者有VSD要求同步的，直接上IRT，别犹豫。像温度采集、阀门开关这种慢速的，RT足够了，成本低不少。至于NRT，就是普通TCP/IP，比如连MES或SCADA，那就是Profinet的额外甜头了。可别在IRT网络上混搭非实时数据乱搞，调度器会罢工的。

从Profibus到Profinet：那些年我们踩过的集成坑

升级改造是常态，但不是换根线就完了。Profibus的GSD文件恶梦还在延续，只不过换成了GSDML。去年处理一个第三方驱动器，Profinet死活连不上。打开GSDML一看，XML里有个模块定义写错了…跟厂家掰扯三周，他们才承认是实习生干的。😤

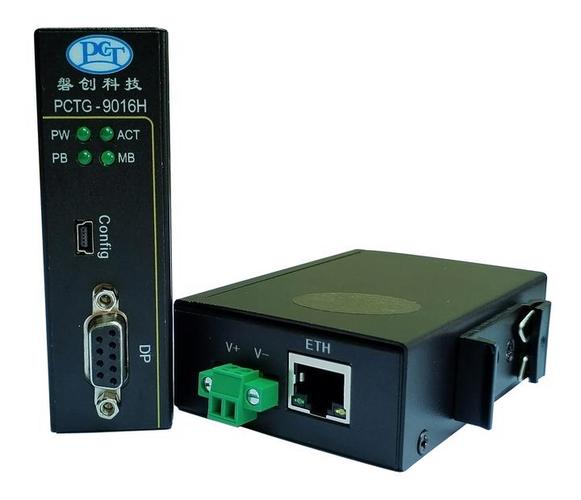

还有代理网关，比如Anybus的DP转PN模块。性价比挺高，但有些映射细节要小心。比如诊断消息，DP的从站故障在PN侧会被包装成‘通道诊断’，你得用Portal重新解读。不然报警灯亮了，你还在那查网线，方向都错了。

再聊一个案例：某汽车焊装线，120多个焊枪控制器，全DP的。为了上MES，加了个PN/DP耦合器。结果耦合器一挂，全段塌方——单点故障啊！后来狠心把主干改成PN，DP只保留本地小环，配合MRP环网冗余，才算踏实。所以改造的时候，⚠️ 关键是不要引入新的单点瓶颈。

问：老DP设备成群，直接升级到Profinet预算太高，有什么折中办法？答：看你目的。如果只是要数据采集，加网关最省事。但要是追求速度或IT融合，建议逐步把关键工位替换成PN设备，非关键留着DP，用CPU的集成接口或者CP卡来同时带两套总线，这样风险可控。我有客户从2016年搬到2023年，现在产线还有20%的DP，照样跑得欢。✅ 别听销售忽悠‘必须全换’，他们不心疼你预算。

现场诊断：当你没有诊断中继器时…

有一回，一根Profinet网络不定时掉站。手头没有Bany那些高级诊断工具，怎么办？👉 看Link灯！ 交换机端口灯狂闪时，拔线，用Wireshark抓包。Profinet的DCP报文是广播的，看谁在重复请求IP。那回发现一个新装上线的IO Hub默认IP跟某设备冲突了…IT部同事干的，他们以为跟办公室网络一样插上就能用。所以说，OT和IT的壁，有时就是一层窗户纸，但捅破需要耐心。

还有个绝招：Profinet的‘设备替换无需编程介质’功能。不少人不清楚——所有IO设备的参数都存在CPU里，换个新设备，只要Device Name设对，CPU自动下发配置。我见过现场电工换了个IM155-6，用Proneta软件一键分配名称，两分钟搞定。爽得一批。😊

但有个前提，你的拓扑组态必须准确。如果PLC里没激活‘设备可更换而不需要可移动介质’，那还是得拿编程电脑下载。好多兄弟忽略这个选项，现场换备件时傻眼。记着啊！

问：Profinet网络中，屏蔽和接地到底有多重要？答：别问，问就是极其重要。有次伺服老丢脉冲，查了所有参数都正常，最后发现电机动力线跟PN网线走一个桥架，还没分槽。干扰把IRT同步脉冲打乱了。用示波器看以太网物理层，眼图都快闭上了。重新布线，加屏蔽夹，解决。所以❗ 现场安装的规范，比你的智商更重要。记住Profibus时代就传下来的教训：终端电阻、屏蔽、等电位，样样不能马虎。
