伺服电机选型那点破事儿,踩过的坑和捡到的宝

前阵子一个做包装机的老朋友打电话过来,火急火燎的,开口就是“老张!机器又趴窝了!伺服电机转起来跟打摆子似的,客户都堵门口了!”——你们猜怎么着?他当初为了省那点预算,选了个扭矩刚够的,结果机械结构稍微磨损一点,负载大了一丢丢,直接过载报警。这事儿给我气的,早听我的不就没这出了?

伺服电机这种东西,说简单也简单,不就是精确控制嘛。但真用起来,坑多得能把你埋了。今天不扯虚的,就聊聊那些年我亲自踩过的坑,还有怎么从坑里爬出来,顺便捡了点宝贝经验。

选型这个磨人的小妖精

选型这个磨人的小妖精
选型这个磨人的小妖精
说实话,我见过太多人对着手册傻眼。参数多如牛毛,什么额定扭矩、峰值扭矩、惯量比、转速……头都大了。但这事儿,最关键的其实就三点——听我慢慢道来。

第一,惯量匹配!很多人不看惯量比,结果电机抖得跟帕金森似的。原则上,负载惯量比电机转子惯量最好别超过10倍,精密场合甚至要5倍以内。你要是搞个超大转盘,直接连电机轴,那惯量比30倍,要么调不了增益,要么就原地跳舞。我吃过这亏,十几万的设备,最后只能加个减速机,又被老板骂了一顿。

第二,扭矩别卡太死。你说你计算出来需要1.5Nm,就买个标的1.5Nm的?天真了,哥们。留点余量吧,至少20%-30%。不然温升上来了、电源波动了,或者机械稍微卡一下,立马罢工。我通常的习惯是,算完加上一个安全系数,再往上靠一靠规格,这钱不能省。

第三,编码器线数不是越高越好。现在动不动就17位、23位,听着唬人。分辨率高是好事,但你的控制器处理速度跟得上吗?高速运动时电子齿轮比设不好,脉冲跟不上,丢步了都不知道。曾经一个项目,用了个23位绝对值编码器的伺服,结果上位机扫描周期太长,反而定位不准。后来换成17位的,加个智能滤波,稳定得一批。

调试这个玄学现场

刚入行那会儿,觉得调试就是设几个参数。天真!伺服调试简直就是一门玄学,尤其增益这块。

有一次在客户现场,机器一开机,伺服电机发出刺耳的尖叫声,像杀猪一样。客户脸都绿了。我硬着头皮调,速度环比例增益往下拉了拉,好了点;积分时间常数加大,不响了。但动作又软塌塌的。反复试了俩小时,最后发现是机械共振点刚好在常用转速附近——加了个陷波滤波器,世界清净了。✅ 所以记住,遇到尖叫别慌,先查共振频率,用陷波滤掉它。

伺服电机调试软件界面波形图
伺服电机调试软件界面波形图
问:伺服电机和步进电机,到底怎么选?很多人纠结这问题。
答:简单粗暴点说——需要高速、高响应、长时间运转,别犹豫,上伺服。步进在低速还凑合,一旦转速过300rpm,扭矩掉得亲妈都不认识,还容易丢步。伺服虽然贵,但人家是闭环控制,稳准狠。除非你的应用就几百转以下,负载又恒定,步进也能凑合,但别指望它给你惊喜。我之前做的一个贴片机,Z轴用步进,时不时把元件打飞,后来换了伺服,良率直接99.9%。😎

维护和故障排除的血泪史

伺服电机不容易坏,但一出问题就是疑难杂症。最常见的:过热!环境太脏,散热风扇堵了?或者长时间超载?我遇过一次,电机外壳都烫得能煎蛋,一查,原来电缆接头松动,电阻变大,发热。重新压接,温度立马正常。💡 小提示:定期检查接线端子,用红外测温仪扫一圈,预防性的,很管用。

还有一个经典故障:电机不转,但驱动器没有报警。这种情况多半是使能信号没给上,或者脉冲信号没过去。拿示波器量一下脉冲输入,有时候是线断了或者屏蔽没做好,干扰太大。我就被一根破了的编码器线折磨了三天,最后才发现是老鼠咬断了线芯,外表还看不太出来——从此以后,走线必加金属软管。

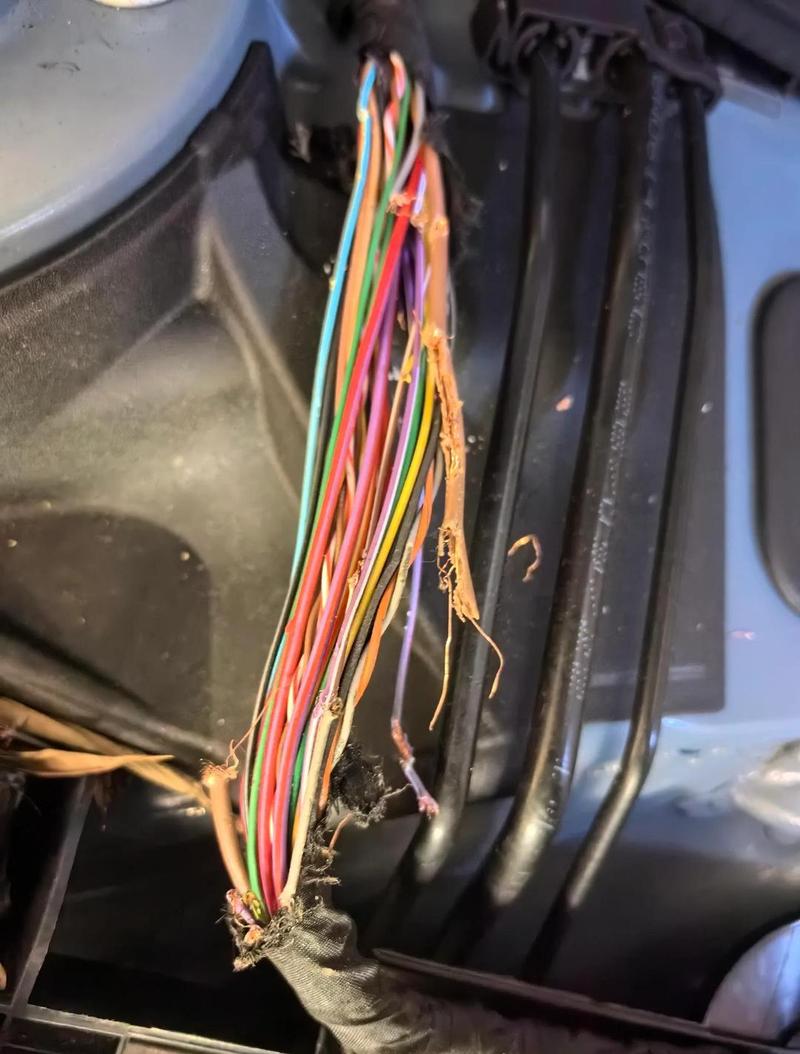

被老鼠咬坏内部断裂的伺服电机编码器线缆
被老鼠咬坏内部断裂的伺服电机编码器线缆
问:伺服电机振动怎么破?
答:先区分是机械振动还是电气振动。把电机和负载脱开,空转试试。如果还振,那就是增益没调好,或者电机本身有问题;如果不振了,那就是机械连接的问题,比如联轴器不对中、底座刚度不够。我处理过最离谱的一次,新装的伺服狂振,最后发现是安装面不平,垫了几张铜皮,解决。所以,别一上来就调参数,先机械排查!

近年来,伺服电机技术突飞猛进。以前都是日系、欧系的天下,现在国产的也很能打了。像一些高端应用,直线电机、DDR电机,都开始普及。不过,成本压力下,有些厂家开始用廉价磁钢,高温退磁风险大。选型时留意一下绝缘等级和退磁曲线,别光看价格。对了,现在很多伺服都支持EtherCAT总线,调试是真方便,一根网线搞定,参数还能远程监控,再也不用抱个电脑蹲车间了。❗ 总之,伺服电机这玩意儿,选型是基础,调试是关键,维护是保障。经验都是钱砸出来的,希望我的这些唠叨能让你少走点弯路。真要遇上了奇怪问题,欢迎来怼我,咱们一起琢磨。干这行,永远在学习的路上。
