变频驱动(VFD)节能的坑,我踩过的比你听过的都多

车间新装了台90kW风机,变频器一上,电表嗖嗖往下走——你心里那个美啊!可三个月后,电机烧了,谐波把隔壁PLC干趴了,生产停了半天。老板拍桌子,你恨不得把当初吹变频器多NB的销售揪出来打一顿。说实话,这种事我见太多了。变频驱动(VFD)这东西,用好了是神器,用不好就是烧钱的无底洞。

节能不是装个变频器就完事了

节能不是装个变频器就完事了
节能不是装个变频器就完事了

先泼盆冷水:变频器本身并不节能。它只是让电机能调速,而节能来自于系统工况的变化。比如水泵、风机这种平方转矩负载,转速降到80%,轴功率能掉到51%!这才是省电的根源。可如果负荷本来就是满的,你硬上变频,只会多耗那3~5%的自身损耗。有个案例是恒压供水,原以为变频能省下30%电费,结果由于供水压力设定过高,变频器长期运行在48Hz以上,节能率不到5%。💡 所以第一步:先搞清负载特性。不是所有设备都适合上变频。

还有更隐蔽的坑:变频器驱动的电机如果长期低频运行,自扇冷却电机散热不够,温升就上来了。见过一台30kW搅拌机,工作在15Hz,没加独立风扇,半年绕组短路。✅ 解决方案简单粗暴:要么选变频电机,要么加个轴流风机强制通风。

谐波这玩意儿,真的会烧电机

很多人以为变频器输出就是完美的三相交流电?错。PWM波形里充满了高次谐波,会在电机绕组上产生尖峰电压,尤其电缆长的时候——反射波叠加,峰值能到2倍直流母线电压。某化工厂,315kW电机用了150米非屏蔽电缆,没装输出电抗器,两个月绕组击穿了四次。❗ 谐波还会顺着电源线窜入电网,干扰同一母线上的PLC、传感器。我碰到过一次,变频器一启动,流量计读数乱跳,气得仪表工程师直骂娘。

变频器输出电抗器接线示意图
变频器输出电抗器接线示意图

咋整?根据电缆长度和电机绝缘等级,该加输出电抗器就加,超过100米建议正弦波滤波器。进线侧如果谐波超标,也要上直流或交流电抗器。别省那点钱,烧一台电机够买好几套滤波器了。

问:为什么加了变频器后电机发热更严重?
答:谐波电流让铁损铜损都增加,而且低速时自带风扇不给力。如果长期低频运行,必须外加散热或降容使用。另外,普通电机绝缘可能扛不住高频脉冲,建议选用F级及以上绝缘或变频专用电机。

选型时别只顾功率,这些参数更值钱

销售常说:“这变频器能带同功率电机。”然后你就买了台轻载的。结果驱动挤出机,启动就过流报警。知道为什么吗?恒转矩负载(比如传送带、螺杆泵)启动扭矩往往要150%额定以上,而通用变频器过载能力一般120%持续1分钟。你得老老实实放大一档。反过来,风机水泵这种变转矩负载,过载要求低,可以按功率1:1选。但这只是基本常识,真正的坑在后面:

  • 海拔:超过1000米,散热变差,每升高100米降容1%。
  • 环境温度:40℃以上,每5℃降容5%。
  • 开关频率:调高能降噪,但变频器发热剧增,必须降容。
  • 制动:频繁加减速或位能性负载(如起重机),外接制动电阻是标配,不然过压报警没商量。

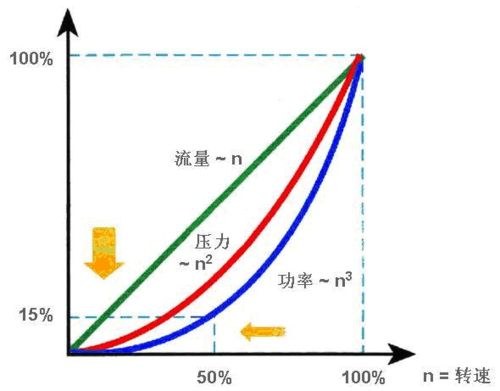

工业水泵变频器节能对比曲线
工业水泵变频器节能对比曲线

还有个容易被忽略的——EMC。千万别信CE认证就能免疫干扰,现场接地稍有不规范,照样辐射超标。我见过最离谱的是,某工厂变频柜接地线用细铁丝绑在厂房钢柱上,结果把整个车间的工控网都搞掉线了。😂 所以说,变频驱动(VFD)是个系统工程,从选型、安装、调试到维护,哪一环马虎了都会变成教训。

问:恒转矩和变转矩负载,变频器选型有什么区别?
答:恒转矩负载需要变频器提供全程额定扭矩,过载能力要强,通常选重载型或放大一档;变转矩负载(如风机、水泵)扭矩与转速平方成正比,可选标准型或同功率,成本更低。但如果变转矩负载有特殊启动要求,也得留余量。
