为什么逆向工程不是简单的“抄数”?
很多人以为逆向工程就是拿个扫描仪把零件扫一下,软件自动生成模型。说实话,这种想法太天真了。扫描得到的只是点云,几百万个分散的点,离能用于制造的CAD模型还隔着十万八千里。点云处理才是最磨人的环节——噪声要手动剔除,孔洞要填补,多角度扫描的数据要拼接,稍微一个匹配误差没控好,整个模型的精度就废了。然后还得进行曲面重构,把三角面片转化为光顺的NURBS曲面或者实体特征。这一步没有自动化的捷径,全靠工程师对几何拓扑的理解和手感。有时候一个自由曲面的重建,我得对着屏幕反复拉扯控制点,胳膊都酸了——可出来的表面看着就是比原厂还流畅,那种成就感,啧,值了。三维扫描:从点云到数字模型的那些坑

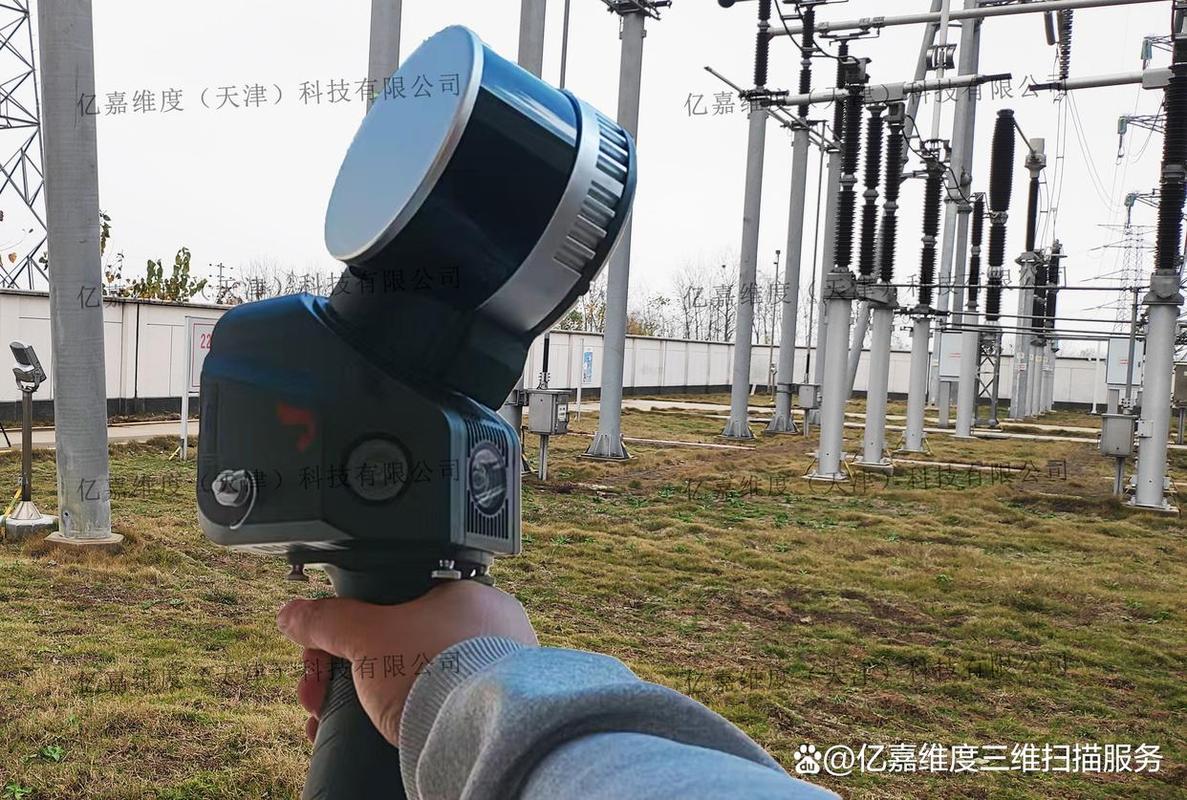

工业级三维扫描仪的选择就是个学问。激光扫描精度高,但怕反光表面;结构光速度快,但深色件和透明件会丢数据。这些年流行的手持激光扫描仪确实方便,但新手很容易忽略基准定位——没有贴标记点或者跟踪靶标,扫描大件时累计误差会让你哭。去年我测一个1.2米长的涡轮叶片,用某国产扫描仪连扫两圈,拼合后居然在尾缘错开了0.4mm,根本没法用。后来学乖了,在工件上做了靶标框架,配合摄影测量先建全局坐标系,再分区扫描,误差控制在0.03mm以内。✅
更隐蔽的问题是坐标系定义。逆向出来的模型需要与成品的实际装配基准对齐,否则你做出的曲面再漂亮,装到机器上也是歪的。这需要深刻理解零件的功能——到底哪个面是定位面?哪些孔是销孔?哪条边是刃口?这不是光看扫描数据能解决的,必须结合机械设计和公差分析经验。
逆向+增材:1+1>2的实战组合

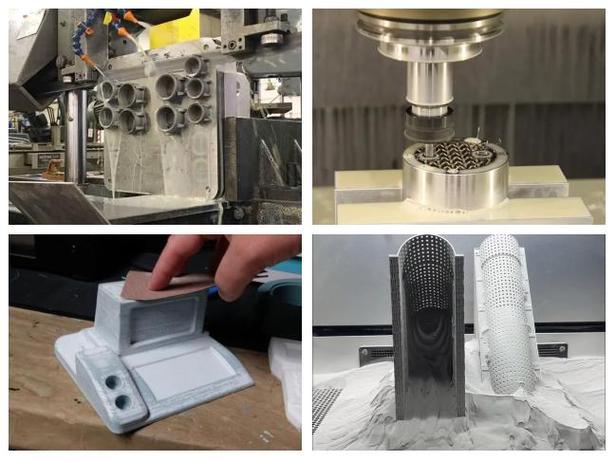

现在最让我兴奋的,是把逆向工程和增材制造(3D打印)结合起来。传统工艺下,逆向出来的复杂形状常常受限于刀具可达性,不得不拆分再焊接。但有了金属3D打印,你直接把数字模型丢进切片软件,内流道、异形曲面一次成型。前阵子给一家泵厂修复叶轮导叶,原铸件有缩松缺陷,我们逆向扫描后,在Geomagic Design X里重构了完美数字孪生,再拓扑优化减重17%,最后用SLM打印出来——动平衡测试一次通过。❗因为打印时一体化成型,没有焊接残余应力,寿命反而超过了原件。这事儿让我彻底服了:逆向不是复制,而是再创造。 问:小厂没钱上高端扫描仪,用手机激光雷达凑合行不行?答:千万别!手机激光雷达的精度在厘米级,工业零件要的是0.1毫米甚至更高。我曾经试过用iPhone扫一个巴掌大的叶轮,模型出来的叶片边缘像被狗啃过一样。如果只是做展示动画还行,真要拿来指导加工,那就是灾难。不过低成本的摄影测量可以部分替代——用单反相机多角度拍摄,靠算法计算深度,精度能到0.1mm左右,适合一些不太关键的零件。没有十几万的扫描仪,至少也得有一套入门级的结构光扫描仪,比如约两万左右的国产蓝光扫描仪,加上一个好的点云处理软件(比如GOM Inspect免费版),勉强能干活。💡 问:逆向出来的东西会不会侵犯知识产权?
答:灰色地带。完全照抄并用于商业竞争肯定有法律风险,除非对方专利已过期。但我们的客户大多是用于维修失效分析——原厂不生产了,自己不逆向,难道让机器永远趴窝?这通常被视为合理使用。更高级的玩法是专利规避设计:通过逆向理解对手的几何特征,然后在避开权利要求的前提下改进设计,创造出新方案。这里面门道很深,需要专利律师介入。不过我遇过最离谱的案例,是某公司逆向竞品的减速箱,改了三个无关紧要的倒角就敢申请实用新型——结果被专利局驳回了。所以,底线要守住,别拿逆向当挡箭牌。
玩转逆向,要懂的不只是软件
最后聊点虚的。我觉得优秀的逆向工程师,得有侦探般的观察力和老钳工的手感。你扫出的那个平面,到底应该是理论平面还是带微弧的鼓形面?那个圆角到底是一般倒角还是滚压成型的特殊轮廓?这需要你从零件表面的刀纹、磨损痕迹、装配痕迹去推断制造工艺。有一次逆向一个液压阀体,内孔里的交叉孔口有极微小的毛刺,扫描数据根本体现不出来,但凭经验我知道那是钻削毛刺没去干净,原厂根本就没做交叉孔去毛刺工序——这个发现让我的模型更真实,也帮客户优化了工艺。如果你只会在软件里点按钮,永远成不了好手。逆向工程,是一场与物理世界的深度对话。你得听得懂零件上每个痕迹的故事。否则,你拿到的只是一堆冰冷的点云,而不是能转起来的产品。
这篇文章没有结尾,因为逆向工程本来就没有终点——总有下一个更奇葩的零件在等你。
