快速成型的野路子与硬道理：一个老工业人的碎碎念

凌晨两点，打印机又崩了

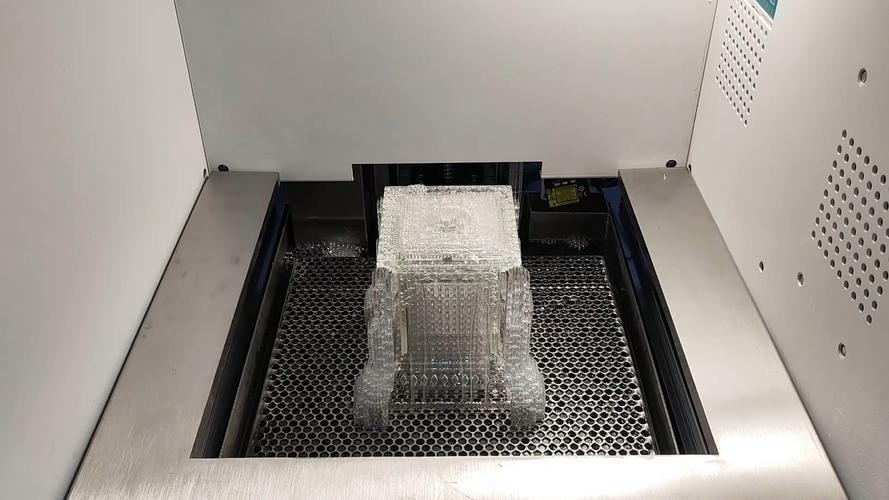

上周三深夜——其实已经是周四了——手机突然狂震。客户那边产品经理，声音都在抖：“张工，那个外壳样件明早八点必须送到，市场部搞发布会，就这一套……” 我瞥了一眼正在跑的SLA设备，树脂槽只剩薄薄一层，支撑结构有几处已经开始发颤。更糟的是，半年前遇到过同样的状况，那次剥离失败导致整个样件报废。说实话，心里骂了一万遍，可还是披上衣服进车间。快速成型这行当，外表看着挺酷——电脑里画个图，机器就能吐出来——实际上，全是这种急茬儿。支撑加得多了，后处理累死人；加少了，打印到一半掉下来。调参数、换料盘、清理喷头……妈的，每一分钟都是对耐心的考验。但这种与时间赛跑的刺激感，却又让人上瘾。

快速成型说穿了，就是时间换空间的博弈。传统CNC手板靠切削，一周交货算良心；3D打印一把抓，24小时搞定，但后头打磨、喷漆、组装，一样躲不开。所以别信那些宣传软文——根本没有“一键打印、直接可用”这回事。你要是真搞工业，我劝你从一开始就留出至少两天的后处理余量。

选型时那些让你想骂娘的纠结

我经常被问：“张工，我们第一次做手板，该选哪个工艺？” 这问题就跟问“我该买哪辆车”一样无解。不过话说回来，快速成型现在工艺多得眼花缭乱：SLA（光固化）、SLS（选择性激光烧结）、FDM（熔融沉积）、PolyJet（喷射光固化）、金属SLM……还有最近突然冒出来的高速3D打印，打着“免刮料”的旗号。每次供应商来推销，我都先让他们打样再说。看过太多翻车案例了——有人为了省成本选FDM，打出来层纹能防滑；有人迷信金属打印，结果表面粗糙度逼疯钳工。

问：小批量手板，到底用3D打印还是CNC？

答：我跟你说实话，这得看你最终要的效果。假如你只是拿去给老板或者投资人看个外观，碰都不会碰，那SLA光敏树脂打印加一套喷漆就够了，五天出货，成本低到发指。但如果你的样件要装到设备上跑测试，或者耐高温、耐化学腐蚀，那SLA的就别考虑了——脆得跟饼干似的。这时候要么选尼龙SLS，强度接近注塑件；要么直接上CNC，用ABS或金属块，性能最接近量产。CNC单价高，但没模具费，十来件的话总成本反而能打赢打印。还有个折中方案：硅胶复模。用3D打印件当母模，翻出聚氨酯件，韧性好，还能多套。这路子适合20-200套的小批量。不过，坑也多——收缩率你得考虑进去，否则尺寸偏到姥姥家。

问：快速成型件能直接当功能件用吗？

答：分情况。尼龙SLS打印的铰链、卡扣，我见过跑了一万多回的，屁事没有。但你要是用光敏树脂做结构件，趁早死了这条心——太阳底下晒两天就黄了，还脆。金属打印呢，强度够，但内部致密度不均匀，能过X光探伤吗？得后热等静压。所以，要不要当功能件，先回答三个问题：受力吗？环境温度多高？用多久？然后对应查材料手册。别指望魔法，对吧？

快速成型在车间里到底能省多少钱？

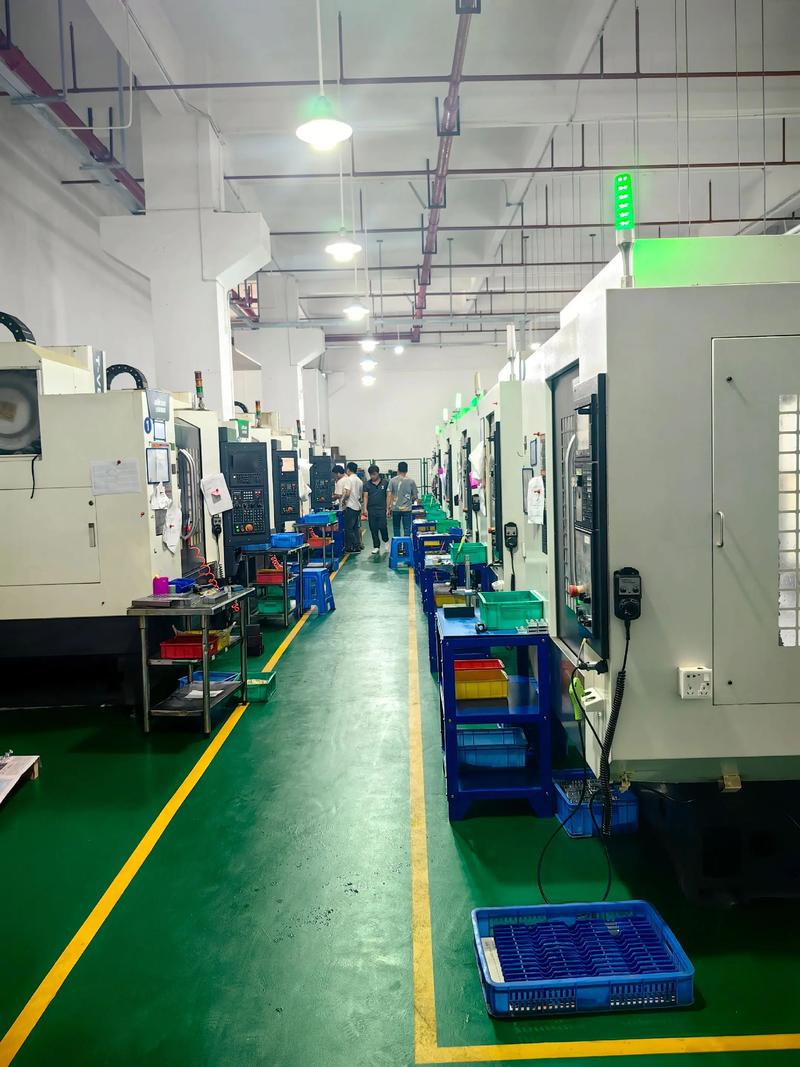

我们厂去年做了个内部对比：一套新能源电控外壳，开钢模要8周，费用28万，首件出来有问题还得改模。改用CNC手板，分三个零件拼，一周交付，全部成本才1.2万，测试了一轮，结构改进两次，最终模具一次成功。这里头省下的不仅是模具修改费，更是三个月的时间——而时间，在工业领域就是真金白银。但也不是所有情况都省钱。有次客户非要金属直接打印一个叶轮，SLM打印加后处理花掉6万，还只能当动平衡测试，不能真用。结果还是回头开模铸造。所以，快速成型的省钱逻辑是：在该用它的地方用，而不是为了省模具费一股脑全上打印。

有些老板不懂，以为3D打印成本趋近于零——哎，材料一公斤才多少钱？他们不会算支撑浪费、后处理人工和报废率。我见过最夸张的，一个工件支撑料比工件本身还重！还有那种镂空结构，喷漆的时候想死。真的要算总账，得把后道工序全部拉进来，否则你觉得自己省了钱，其实倒贴了工时。

不要神化3D打印：功能件与外观件的界限

行业内吹得最狠的，就是“3D打印代替传统制造”。我呸。从车间混出来的都知道，打印件再好，和注塑件放一起，外行人也能看出区别。层纹、接缝线、支撑残留……除非你用PolyJet那种十几万一台的机器，但那个成本你受得了？更别说一致性——同一台打印机，早上打的跟晚上打的都可能不一样，温度、湿度、材料批次全在捣乱。我自己的经验，如果客户对表面有高要求，老老实实打印后上腻子、打磨、喷底漆、面漆；如果要求触感，那就开硅胶模复模，或者直接上CNC完事儿。快速成型不是万能药，它是一把多功能的瑞士军刀，但你非拿它砍树，那只能崩刃。

说个真事儿：有个创业团队拿着个3D打印的呼吸机外壳来找我，说“我们已经能小批量产了”。我一看，FDM打的，层纹藏污纳垢，怎么消毒？结构上还一堆尖角，应力集中。当场劝退。后来他们用CNC重做，才过了医疗认证。所以，功能件和外观件之间有着不可逾越的鸿沟，别被网上的漂亮渲染图骗了。

2024年了，快速成型又整出什么新活儿？

虽然吐槽这么多，但技术确实在进步。这几个月我比较关注的，一个是自动化后处理——以前打印完，去支撑、清洗、固化，全靠人手，现在有厂家推出一体机，打印完机械手自动抓取到清洗站，爽，就是贵。另一个是AI生成支撑。传统切片软件里的支撑，密集得跟蜘蛛网似的，浪费材料还难拆。现在有些软件用AI分析模型，只在关键悬空处加树状支撑，省料且后处理轻松一半。上周试了Beta版，一个复杂泵壳，支撑材料少了37%，拆支撑时间从两小时缩到四十分钟。这个我服！还有高速光固化技术，CLIP（连续液面生产），速度是真快，但它对树脂的要求变态，普通料不行，又贵。目前主要还在牙科和珠宝行业用，工业打样可能还得等两年。

另外值得一提的，是混合工艺：打印与CNC融合。先用3D打印出毛坯，再上五轴CNC精加工，这样既利用了打印的几何自由度，又保证了精度和表面。这种设备现在有三四十万一台的，小厂咬咬牙也能上，出来的件真心漂亮。我估计未来两年，手板厂不配这种混合机，都不好意思接单。

快速成型说到底，是个不断试错、快速迭代的手段。别把它当神话，踏踏实实用好，它就能成为车间里最趁手的兵器。最后啰嗦一句：永远记得留足后处理时间，永远先打一个小样看看支撑效果——这些坑，都是我熬碎了心换来的。
