锻造工艺，说白了就是让金属“听话”。加热、捶打、定型。简单粗暴？错。这里头门道太多。比如温度控制，差个20℃，晶粒长大趋势就不一样。可很多厂子，老师傅靠眼力，“烧红了就干”，结果产品疲劳寿命差一大截。❗
自由锻：手艺活最后的倔强
自由锻，没有模具束缚，全靠工装和操作工手感。大型轴类、环件，离不了它。说实话，现在能玩转自由锻的师傅越来越少了。年轻人不爱干，嫌累，嫌脏。但一些超大锻件，模锻根本搞不定，必须自由锻一点点拔长、镦粗。这活儿，机器替代不了人眼判断。比如扩孔，锤砧的每次移动都影响圆度。我见过一个干了三十年的老师傅，闭着眼睛听锤声，就知道压下量合不合适——绝了！
但自由锻也有天花板：材料利用率低，加工余量大，后续机加工费时费力。对于批量件，简直浪费。
模锻：效率与精度的博弈
模锻，正是大规模生产的命脉。曲轴、连杆、转向节…没模锻，汽车工业估计得停摆。💡 可模锻模具设计是大学问。分型面选不对，金属流线紊乱，强度直接打折。还有飞边槽设计，太薄了模具容易嗝屁，太厚了材料浪费。我们厂有次给主机厂供模锻件，寿命测试老不合格，折腾半个月才发现——模锻后冷却速度没控好，产生了魏氏组织。惨痛回忆。
不过话说回来，模锻也不是万金油。小批量生产摊上模具费，成本高到吐血。这时候，就得琢磨其他路子。
问：自由锻和模锻到底怎么选？
答：看你的批量、尺寸和成本底线。单件或小批量大型件，自由锻是唯一解。大批量中小型件，模锻划算，哪怕模具费高，摊薄后单价低。但如果你对精度和材料利用率有极致要求，比如航空钛合金结构件，那直接上等温精密锻造，不用犹豫。关键还是看零件功能和预算。别用“传统思路”框死自己。
模具：锻造工艺的隐形王者
很多老板舍得砸钱买压机，却对模具抠抠搜搜。大错特错！模具材料、热处理、表面强化，哪一环掉链子都能让你产线停摆。去年我们试了一种新型热作模具钢，硬度、韧性倒是不错，可抗热疲劳性差了点，用了不到八千次就满身裂纹。后来换了进口粉末冶金模具钢，寿命翻倍，就是价格贵得肉疼。但算总账，还是划算。
模具设计还有个坑——拔模斜度。斜度太小，脱模困难，容易拉伤锻件；太大，又浪费材料。有些设计员照搬手册，不考虑实际摩擦条件，结果现场老卡模。这时候真需要经验积累，不是画图软件能自动优化的。
问：锻造和铸造相比，优势真的那么明显吗？
答：这得具体问题具体分析。锻造的最大优势是金属流线完整，力学性能各向异性可控。铸造虽然能搞复杂形状，但内部疏松、缩孔风险大，性能逊色。但你别以为锻造就一定好——薄壁复杂件，锻造搞不定，只能铸。还有粉末冶金，现在烧结锻造也出来了，抢了不少饭碗。所以，工艺无绝对，合适的才是爷。😄

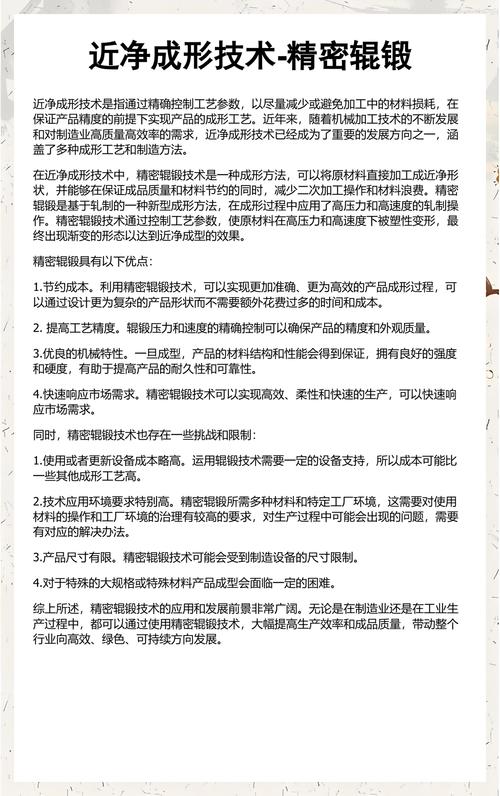

精密锻造：近净成形的诱惑与陷阱
精密锻造，或者叫近净形锻造，近年火得一塌糊涂。尤其航空航天、医疗器械，零件贵得离谱，能省点材料就是暴利。温锻、冷锻、等温锻造…各种花样。冷锻精度确实高，齿轮齿面能直接达到Ra0.8，但设备吨位要求大，模具寿命也愁人。我们试过用冷锻做花键轴，效率是上去了，模具平均五千件就得修模，成本算下来，跟热锻加精加工差不多。所以选工艺，别光听供应商忽悠，得自己扒拉算盘珠。
对了，还有一点——精密锻造对前处理要求变态。原材料表面一点瑕疵，锻造后就放大成裂纹。检测手段得跟上。超声波、涡流探伤，一个不能少。✅
这两年，锻造行业还有个明显变化——自动化程度飙升。机器人上下料、自动喷石墨、在线尺寸检测，黑灯工厂不再是噱头。但技术人才断档严重。高校里学锻造的凤毛麟角，企业只能自己培养。唉，说多了都是泪。
锻造工艺的水，真的比你想象的深得多。从选设备、定工艺、模具设计与维护，到过程控制、检验，环环相扣。踩过的坑，都是真金白银。希望后来的兄弟少走弯路吧。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺的水，比你想象的深得多——一个车间佬的碎碎念 https://www.dachanpin.com/a/tg/65611.html
