搞表面处理十几年，我最想吐槽的5个坑！阳极氧化避雷指南

说实话，每次看到某些设计师把阳极氧化当万能神药，我就气不打一处来。上周还有人问我：“王工，我这304不锈钢件做亮黑色阳极氧化，怎么出来一塌糊涂？” ——当时我就差点把保温杯摔了。不锈钢阳极氧化？？你咋不拿面团去车螺纹？

干了十几年表面处理，铝、镁、钢、铜过手无数。今天不扯虚的，直接爆点儿真料。

阳极氧化不是万能的

先记住一句扎心的话：硬度提升≠无敌。氧化膜那层陶瓷质感，确实能到HV400以上——但脆啊！磕碰立马崩口。尤其薄壁件，膜厚超过20μm，拐角直接剥落给你看。

还有颜色。

氧化染色最头大的是色差。同一槽溶液，上午染的跟下午染的能差出一个潘通色卡去。温度波动2℃、pH值漂0.3，含染料浓度稍微有点变化……完了，客户拍照发群艾特你：“怎么大货色板和打样不一样？” 心累。

想稳色？老老实实前处理保持稳定，染色时间和温度必须用自动线控，人工凭经验早晚翻车。不过话说回来，自动线贵啊，一套染色槽控温系统够买辆国产SUV了。

💡 悄悄说个歪招：深色系（黑、深灰）容错率高，浅色、艳色（亮蓝、大红）最好别在普通产线上硬刚，良率能让你怀疑人生。

问：“王工，我们铝件阳极氧化膜上有白斑，退膜重做还有救吗？”

答：白斑大概率是前处理碱蚀过度，或者封闭时水里钙镁离子太高。轻微白斑可以退膜重来——但注意！退膜用磷酸+铬酸溶液，环保查得严，很多园区不让排。而且每次退膜会吃掉基材，壁厚减个5~10μm，薄件直接报废。别瞎试。

这些小众工艺，关键时刻能救命

很多人以为表面处理就氧化、喷漆、镀锌老三样。呵呵，那是你没被装配公差逼疯过。

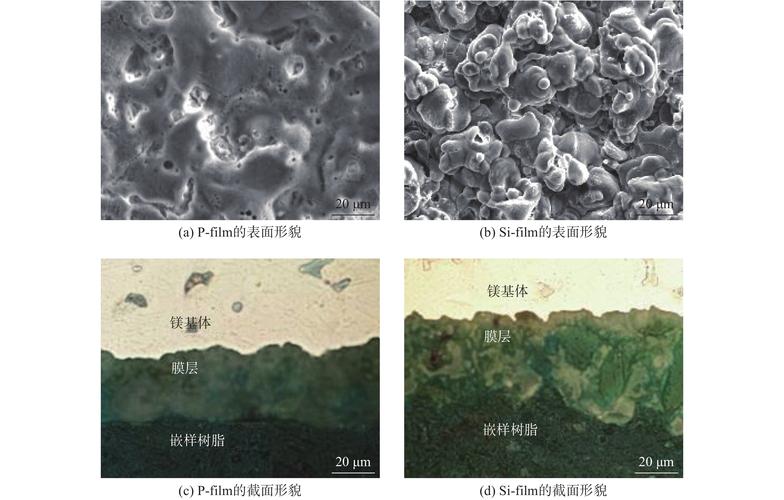

比如有个项目导轨滑块，铝基座要耐磨又得绝缘。阳极氧化膜绝缘没错，但滑动摩擦系数不小，嘎吱响。后来试了微弧氧化——直接在表面长出一层陶瓷层，硬度HV800起步，孔隙还能含油自润滑。当然成本翻三倍，老板当场黑脸。

再比如弹簧、卡簧那种小钢件，氢脆是老问题。普通电镀锌完了不马上烘烤去氢？过几天嘎嘣脆断给你看。现在好多汽车件强制用锌镍合金电镀，耐蚀且氢脆风险低得多。❗ 不过锌镍的钝化剂含六价铬的不能用了，得找三价铬钝化配方，膜色偏银白，不像以前五彩那么好看……甲方又得扯皮。

问：“粉末喷涂和电泳，用在钣金机箱上到底哪个更抗造？”

答：看场景。户外机箱别用电泳，紫外线一照两三年就粉化。粉末喷涂的聚酯或氟碳粉末耐候好得多，盐雾能过1000小时。但粉末对边角覆盖差，锐角处膜厚偏薄，容易锈。电泳则全浸没，膜厚均匀，内腔也能上漆——可惜颜色单一（黑、灰为主），想骚包点的红蓝绿？粉末吧。我个人经验：钣金先磷化再喷粉，性价比最稳。❗ 磷化废水难搞，现在推锆化或硅烷替代，无磷无渣，排放省心，但配套粉厂的兼容性得验证，不然掉漆别找我。

环保压力下的新玩法

这几年环保把搞表面处理的折腾得够呛。氰化镀铜镀锌？很多地方直接禁了。含铬钝化？废水处理成本比药水还贵。不过也挺好，逼着行业往前走。

现在兴起无铬钝化、无镍封闭、低温快速磷化……听着高大上，实际落地一堆坑。就说无铬钝化，耐盐雾时间老上不去，客户要求96小时，你做出来72小时就绣了。然后你就得反复调pH、烘烤温度、加硅烷；好不容易盐雾过了，导电性又不行，接地电阻超标。真的，有时候想穿越回十年前随便排废水的日子。

另外铝材纳米喷涂也多了，表面硬度高又透明，能代替部分氧化。可价格不美丽，一平方米几百块，一般工业件吃不消。但消费电子、医疗器材上用得飞起，毕竟可以掩盖材料本身瑕疵。

💡 个人强烈建议：新产品试制阶段，别一直守着一个工艺不放。多和药水供应商、挂具厂泡在一起，他们会告诉你什么能干、什么不能干。有时候换个前处理活化方式或者挂具接触点，比死磕参数有效十倍。

最后吐个槽：学表面处理，千万别只看论文和专利——那玩意儿为发而写，实操性大概率为零。下车间，闻药水味，摸发烫的整流器，盯住槽液滚动的涟漪……那才是真的。
