上周去供应商那儿，看见一批304不锈钢外壳件，折弯角裂得一塌糊涂。质检拿着卡尺直摇头——图纸标注的折弯系数，压根没考虑材料纹理方向。说实话，这种事我见得多了。钣金加工啊，看着简单，一剪刀一折弯，可出问题的地方往往不在大设备上。
今天不扯虚的，聊聊这几年踩过的坑、总结出的冷知识。有些经验，书本上真没有。
激光切割的“毛刺悖论”
很多人以为，切割断面光亮、没挂渣就是好活儿。其实不然。尤其是厚板碳钢，过分追求光滑度，容易导致切口边缘增碳、硬化，后续攻牙或折弯时直接开裂。有次一批5mm的45#钢板，切出来漂亮得能当镜子，结果折弯时齐刷刷断在R角处——后来光谱一打，切缝边缘碳含量飙到0.8%。激光功率、速度、焦点位置，这三者微妙的平衡，调不好就是灾难。
现在新出的万瓦级激光机，切割速度飞起，但热影响区反而更窄。不过也不是万能。铝板反射率高，铜板导热快……遇到过切铜板把保护镜片烧掉的没？我遇到过。❗
所以方案评审时，我总跟工艺扯皮：别光看效率，材料特性先吃透。有一次做医疗器械外壳，304薄板，切出来全是微裂纹，差点整批报废。后来发现是辅助气体氮气纯度不够，换了液氮罐，问题瞬间消失。就这细节，不值钱？省下的可能是几十万。
折弯到底有多玄学
折弯角度回弹，老生常谈了。但你们知道吗，同一批板材，上午和下午折出来的角度能差0.5度。不是设备精度问题，是板材应力释放随温度变化。尤其夏天，厂房东晒的那台折弯机，下午干活就得调整补偿值。

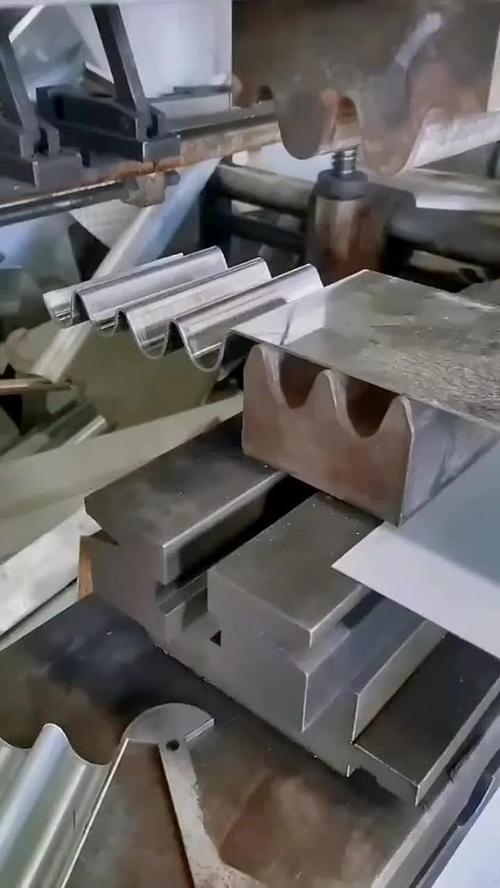

还有更绝的。去年做一套电气柜，门板折弯后装上铰链，开关总卡。查了三天，最后发现是折弯顺序错了——先折长边再折短边，内应力把门板扭成了微弧形。改顺序，问题解决。就这点破事，困了我们一个团队。所以别死磕展开系数，整体工艺路线才决定成败。
问：怎么预估折弯回弹量？特别是高强度板。
答：说实话，纯计算基本是参考值。我们现在的做法：先用边角料试折，测实际角度，然后反向调整模具补偿。CAE模拟可以参考，但前提是你得输入准确的板材本征参数，恰恰这些参数每卷料都不一样。有些老师傅靠手感，敲两下听声，就能判断该加多少垫片。玄学，但管用。💡
焊接变形：不是靠烧就能解决
薄板焊接最怕变形。以前图省事，加大电流、快速焊，结果热输入集中，波浪变形惨不忍睹。后来学乖了，断续焊、对称焊、反变形装夹，样样要算计。最坑的是不锈钢拉丝板，焊完焊缝周围发黑，还不好酸洗。现在用低飞溅脉冲MIG，变形小、焊道白净，成本高但省了后道抛光。
还有一次做水箱，连续焊接后整箱漏水，打压时跟花洒似的。查来查去，焊丝用错了——304箱体用了308L焊丝，应该用316L的，耐蚀性不够。换焊丝，问题解决。所以别看不起焊接，它才是牵扯面最广的环节。
问：钣金件喷塑后起泡，到底是前处理还是粉末问题？
答：八成是前处理。脱脂不净、磷化膜不牢，喷塑附着力就差。我们出过一批货，装车运输后表面起泡，退回来看，磷化膜像漆皮一样能撕下来。后来强制上了硅烷处理线，比磷化环保不说，附着力提升明显。不过粉末也不能忽略，受潮的粉末流动性差，橘皮严重。总之，前处理是根，粉末是叶，根烂了叶子好不了。
那些容易被忽略的成本黑洞
✅ 包装运输。精密钣金件，磕碰一下全白干。现在多款产品用EPE珍珠棉+纸箱，但不规则件得定做吸塑托盘，一套托盘上千块，不过算上返修率，反而划算。
✅ 刀具管理。数控冲床模具，钝了继续用，孔径偏大、毛刺加重，后续去毛刺人工成本飙升。定期刃磨，虽然麻烦，但长远看省心。
✅ 表面处理色差。同一批次喷涂，不同挂具位置颜色都有细微差别。客户对色差敏感时，必须规定摆放方向和固化温度曲线。我们吃过亏，最后赔了客户一整单利润。
最后唠叨一句：钣金加工，上下游环环相扣。设计时多跟车间聊两句，能省下无数扯皮时间。那些看似不起眼的实操经验，往往才是利润的藏身之处。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工实战避坑：激光切割到喷涂，那些老师傅不轻易说的秘密 https://www.dachanpin.com/a/tg/65615.html
