上周三凌晨三点，车间电话炸响，我这辈子都忘不了值班员那句——“老大，一炉子全裂了！”我脑子嗡地一声。全裂。不是一根。是一炉。
赶到现场，淬火油槽还冒着热气。Cr12MoV，840度保温，直接下油。结果呢？当场就听到炸裂声。真的，像放鞭炮。后来一个个检，表面全是发丝纹。深度有的超过2mm。报废。老板那脸色……唉。不过话说回来，这次翻车，也逼着我们彻底搞清了热处理那点玄学。
很多人以为淬火裂就是冷却太快。太简单了。你看看这批料——Cr12MoV，高碳高铬莱氏体钢。本身碳化物偏析严重，导热性又差。加热的时候，要是不做充分预热，到了高温段，表面和心部温差能到上百度。这应力，攒着呢。

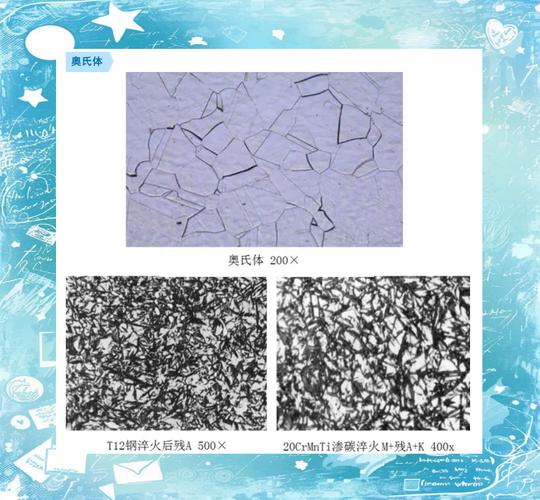

💡 关键点在这儿：淬火时表面先冷，转变成马氏体，体积膨胀；心部还热着，是奥氏体。这一拉一压，表面就像被撕开的布。再加上材料本身有夹杂、有偏析，应力集中点直接就成了裂纹源。我们这批，就是淬火温度还偏高——工人怕淬不上硬度，偷偷往上调了20度。呵呵，硬度倒是上了，62HRC，可脆得跟玻璃似的。
。低碳钢你拼命淬都裂不了，因为马氏体转变少。但像W6Mo5Cr4V2高速钢，哪怕空冷都能淬上，一激冷就完蛋。还有工件形状——厚薄突变、尖角、孔洞，全是应力陷阱。我们有一根带键槽的轴，槽口裂得整整齐齐，跟刀切的一样。
问：是不是淬火后马上回火就能防裂？
答：这话对，但不全对。及时回火确实能消除大部分应力，但如果裂纹在淬火瞬间已经形成，回火也救不回来。看到裂纹都裂开了，回啥火？所以我们现在的做法是：淬火时控冷，一出炉立即回火，甚至有些钢种要求带温回火，就是淬火冷却到200度左右，还没冷透就直接进回火炉。去年给一家做齿轮的，材料20CrMnTi，渗碳后缓冷再加热淬火，我们用等温油，120度油温，出来马上回，再没裂过。
痛定思痛，我们把老式油槽改成了高压气淬。氮气，10bar，冷却速度可调。虽然比油慢一点，但均匀，应力小。尤其对大件、复杂件，简直就是救星。还有水溶性淬火液——聚烷撑乙二醇（PAG）——浓度一调，冷速堪比油，还不着火，车间再没那股油烟味了。说实话，以前真受不了。

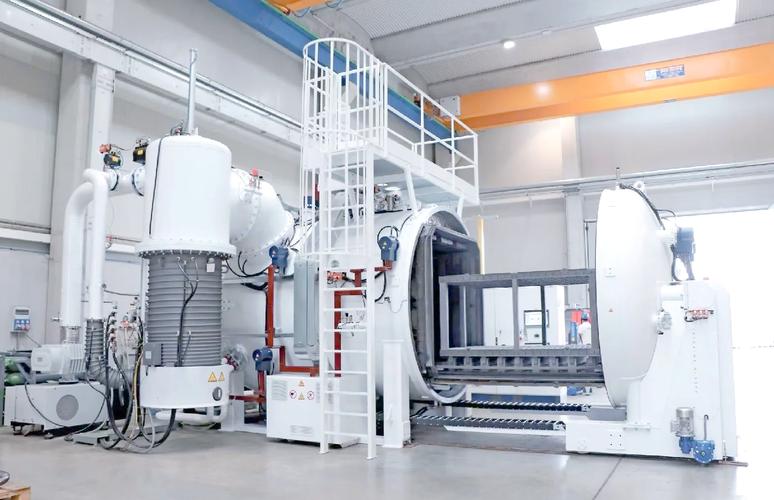

✅ 现在很多精密模具厂用真空炉+高压气淬，变形量能控制到微米级。配上传感器和模拟软件，淬火过程实时监控冷却曲线。这可不是玄学，是扎扎实实的数据。我们甚至引进了一套系统，能给每炉工件建个数字孪生，预测应力分布。上次做冲头，软件提示尖角部位应力超标，我们预先加了倒角，淬得漂漂亮亮。
不过话又说回来，设备再先进，人还是第一位的。老法师的手感，经验判断，有时候比传感器还快。有个师傅，听声音就知道油温对不对。但你不能全靠直觉吧？那次事故，就是太信直觉。所以现在，我们要求工艺参数必须锁定，操作工想调？先打变更申请。倔？那就别干了。
问：现在都说“零缺陷”，热处理真能做到不裂吗？
答：理论上能，实际上难。不是做不到，是成本划不划算的问题。比如用热等静压处理消除材料内部缺陷，再配合极慢速加热和分级淬火，确实可以杜绝裂纹，但那代价……一般件承受不起。所以工业上就是找平衡：在可接受的风险内确定工艺窗口。不过汽车零部件现在确实严格，很多要求Cpk≥1.67，这意味着工艺必须极度稳定。我们用统计过程控制（SPC），每炉监控硬度、变形量，发现趋势异常立刻停线调机。去年客户审核，看到我们SPC记录，当场就下了大单。
还有一点，设计环节不能撇开。有些裂，根子在零件设计上。壁厚悬殊、尖角锐边、截面突变，就算神仙来淬也得裂。我们吃过亏，后来主动介入客户设计，该加圆角加圆角，该分体就分体，该改材料改材料。有款模具，客户死磕要用Cr12，我们力荐改成DC53，热处理好做多了，寿命还翻了一倍。客户后来感谢得要命。
说到底，热处理是门“火中取栗”的活儿。淬裂是警告——告诉你系统里有薄弱环节。每一次裂纹都是一次学习，虽然代价大了点。我们现在每周都复盘缺陷，照片、金相数据全挂在看板上，新人进来先看一个月裂纹图谱，免得再犯我当年的蠢。
上周那炉裂了的料？后来全做了失效分析，报告60多页。老板说，印出来贴在饮水机旁边。我同意。疼了，才能记住。
就这样。下次聊回火吧，里面坑也不少。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：热处理避坑指南：我如何把一炉模具钢全淬裂了 https://www.dachanpin.com/a/tg/65617.html
