Profibus/Profinet：老炮儿与新贵，工业通信那点事儿

上周去一个老客户的化工厂，看见机柜间里那一排排紫色的 Profibus DP 电缆，居然还有点亲切。说实话，这玩意儿比我入行时间都长，可它还在这儿老老实实跑着。旁边的年轻工程师问我：“这东西是不是早该淘汰了？” 我笑了笑——兄弟，你怕是没听过那句话：工业现场不是实验室，稳定压倒一切。

但隔壁车间新上的产线，清一色的 Profinet 交换机，亮晶晶的网线闪着绿灯，那画面又把我拉回现实。这俩协议，就像是两代人，同一个姓氏，脾气却截然不同。今天不扯虚的，咱们聊聊这些年跟它们死磕的实战体感。

Profibus：老而弥坚的现场骨干

91 年诞生的 Profibus，骨子里就是为恶劣环境而生的。那根紫色的两芯屏蔽线，你在钢铁厂、水泥厂、污水处理池边都能看见。它最大的本事是什么？皮实。DP 物理层基于 RS-485，差分信号，抗干扰能力一流。我记得有次在轧钢厂，变频器一启，旁边 4-20mA 信号全跳成筛子，唯独 Profibus DP 纹丝不动——当时真想把那些模拟量仪表全砸了。

但它的缺点也赤裸裸：速度慢、拓扑死板。典型的速率-距离枷锁：12Mbps 时最多跑 100 米，想传 1200 米？乖乖降回 93.75kbps。而且必须从头到尾一根总线怼到底，中间不能有星型分支（有中继器另说）。排查起来更酸爽——某个从站的终端电阻没拨对，整条网就瘫。我曾在三伏天趴在满是油污的线槽边，一个一个站查过去，心里把当初设计的人问候了八百遍。

不过，你知道它最让我服气的地方是啥？确定性。那套主-从轮询机制（Mono-Master 或 Multi-Master），通信循环时间你掐表都能算出来。在安全系统（Profisafe）和过程自动化（PA）里，这种“说一不二”的性格简直就是保命符。PA 还用了 MBP 物理层，本质安全，往防爆区一扔，省了多少事儿。

问：Profibus PA 和 DP 到底啥关系，能混用吗？
答：这问题我至少被问过五十遍。DP 是高速、非本安的，用在控制器与远程 IO、驱动器之间；PA 是低速、本质安全的，直接连现场的变送器、阀门定位器。它们物理上不能直接拧一块儿，得靠 DP/PA 耦合器或链接器。流量计出来是 PA 信号，进到耦合器转成 DP，再塞进 PLC。你把它想成是不同语种的人，中间需要个翻译。至于混用，当然能，一个系统里 DP 网段和 PA 网段同时存在，再正常不过了，只要你别傻到把 DP 电缆直接接到 PA 仪表上。

Profinet：后浪如何拍死前浪？

Profinet 这东西，2000 年初刚冒头的时候，老派工程师都嗤之以鼻——“以太网？在工厂里？延时高、抖动大，开玩笑呢！” 结果呢，不到二十年，它就成了新项目的默认选项。说白了，它就是 工业以太网版本的 Profibus，继承了爹的所有功能（IO、报警、诊断、安全），但换了副互联网的身板。

最大的爽点：拓扑随便玩。星型、树型、环型，甚至菊花链都行，千兆交换机一挂，网络怎么布都看心情。实时性？IRT（等时同步）模式下，抖动小于 1 微秒，运动控制都能干。我前年用 S7-1500 带 20 根伺服轴，全是 Profinet IRT，调得稳稳的，回头再看以前用模拟量+脉冲那套，简直像石器时代。

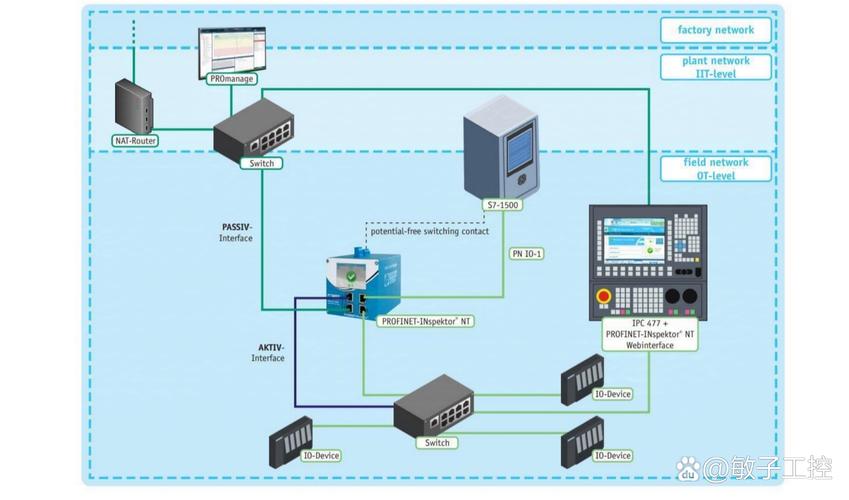

但 Profinet 也不是没脾气。搞过网络的人都知道，交换机配置、拓扑诊断、VLAN、环网冗余……这些词一出来，现场电工师傅眼神就开始涣散。有次一个项目，因为交换机固件版本和控制器不匹配，随机出现丢包，整整折腾了三天。最后发现是某台便宜货交换机不支持 LLDP——犯这种低级错误，气得我胃疼。

问：Profibus 和 Profinet 能否共存？改造项目怎么选？
答：当然能共存，而且还很常见。很多老厂房的现状就是：上层走 Profinet，全厂环网；底层设备还是 Profibus DP，通过 IE/PB Link 代理网关挂到以太网上。你舍不得扔那些老掉牙的 S7-300 和 ET200M？没问题，网关一接，照样集成进 TIA Portal。但如果你是新上的设备，别犹豫，直接选 Profinet。原因就一个字：快。往后升级、加设备、上 MES 扯数据，以太网的自然优势就体现出来了。你要是现在还在新项目里上 Profibus，我只能说——你大概率是个怀旧的人，或者被供应商忽悠着清库存。

实战避坑：那些年我们踩过的雷

坑1：电缆与接头

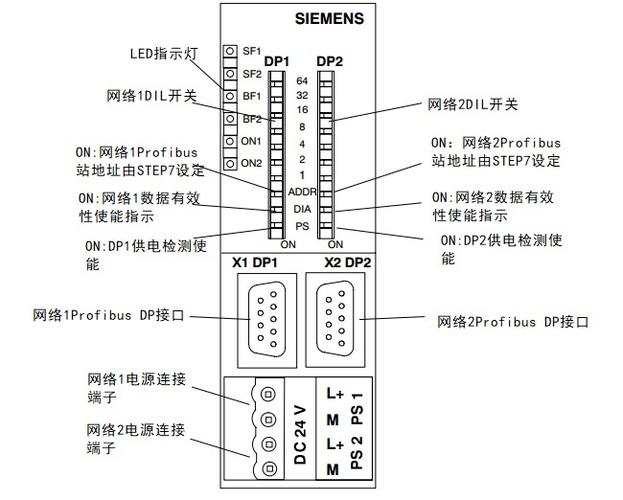

Profibus 电缆的波阻抗必须严格匹配，紫色专用电缆看着都差不多，但有些山寨货能坑死你。终端电阻的开关，有多少人是“随手一拨”导致悲剧的？记得：总线两端必须 ON，中间全部 OFF。至于 Profinet，别图便宜用家用网线！工业环境的振动、油污、EMC，分分钟让普通 RJ45 接触不良，得用 M12 或 RJ45 的金属壳工业连接器。

坑2：诊断工具
没有 BT200 或 Profibus Tester 的年代，查故障全凭万用表和运气。现在有 Profinet 了，Wireshark 抓个包，什么 ARP 风暴、DCP 冲突，一目了然。但太多人压根不会看报文。建议花点时间学学 PRONETA 或 Sinema Server，磨刀不误砍柴工。

坑3：实时性误区
不是所有 Profinet 应用都需要 IRT！很多家伙一上来就追求最高实时等级，结果交换机、控制器全得换，预算翻倍。其实，90% 的常规控制用 RT（软实时）足够，IRT 只用在多轴同步、高速计数等苛刻场合。别自己给自己挖坑。

最后说点掏心窝的话
工业通信这玩意儿，从来不是技术越新越好，而是 “合适的才是最好的”。在无人化、数字化大潮里，Profinet 往 OPC UA 上靠，往云端传，趋势不可逆转。但那些还在暗无天日的电缆沟里服役的 Profibus，依然值得尊重——它们沉默、可靠，像一头老黄牛。

下次有人问你选哪个，你可以反问他：你是要一个灵活、快速，但需要懂点 IT 的新伙计？还是要一个皮实、简单，但限制颇多的老伙计？看清现场，算清成本，答案自然就有了。别听销售胡吹，自己上手调一次，啥都明白。
