CC-Link协议演进:为什么TSN让工业通信再上台阶?

提到CC-Link,老工控人大概会心一笑——这玩意儿,二十年前就在东南亚产线里跑得欢。当时三菱电机牵头,日系自动化圈子里,几乎成了标配。可时代变了,真的变了。以太网一统天下,Profinet、EtherCAT、EtherNet/IP……各家打得火热,CC-Link也硬生生从现场总线转向工业以太网,搞出CC-Link IE Field,后来又整出CC-Link IE Control,但坦白讲,总感觉差一口气。

直到TSN冒出来,我才第一次觉得:CC-Link这次可能抓到了好牌。不是盲目吹捧——这几年我在华南数家新能源电池产线做诊断,眼睁睁看着T.30格式的报文跟非实时TCP/IP流搅在一起,居然没掉链子。那种震撼,啧,就像开惯了拖拉机忽然换特斯拉。

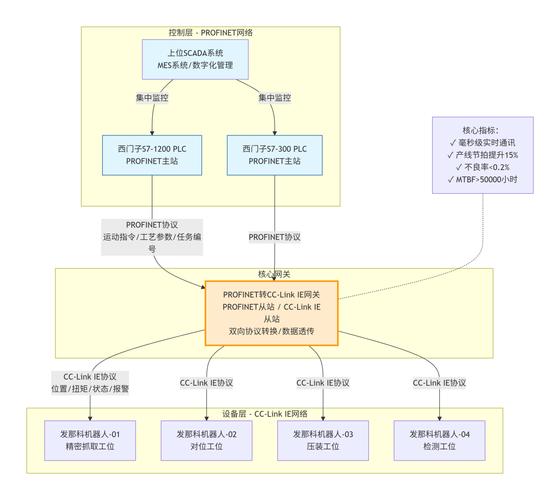

CC-Link IE TSN industrial network topology diagram
CC-Link IE TSN industrial network topology diagram

从现场总线到TSN:一段不轻松的历史

CC-Link诞生那会儿,1996年,别说TSN,连工业以太网都还没普及。它基于RS-485,速率最高10Mbps,主站-远程设备站模式,循环通信巨稳。后来推CC-Link IE,走千兆以太网,分控制层和现场层,架构上很清晰。我2018年在上海工博会,CLPA展台特意对比过新旧协议——说实话,IE的帧结构设计挺聪明,保留了大量CC-Link固有的远程寄存器模型,老用户迁移成本低。

可是,IE有个致命伤:实时性和非实时业务没法真正共存。你得单独规划网络,或者用专用硬件隔离。这下就尴尬了,因为工厂里除了I/O刷新,还有视觉、MES、甚至是远程维护,都往一张网上涌。CC-Link IE Field Basic倒是用软实时在标准以太网上跑,但抖动大,高速运动控制根本扛不住。

所以后来我听CLPA说要推TSN——时间敏感网络,第一反应:终于。这技术不是CC-Link独创,IEEE标准,思科、博通、贝加莱都在搞。但在CC-Link这条历史线索上,TSN把IE之前那个“既要实时又怕共享”的拧巴劲儿解开了。

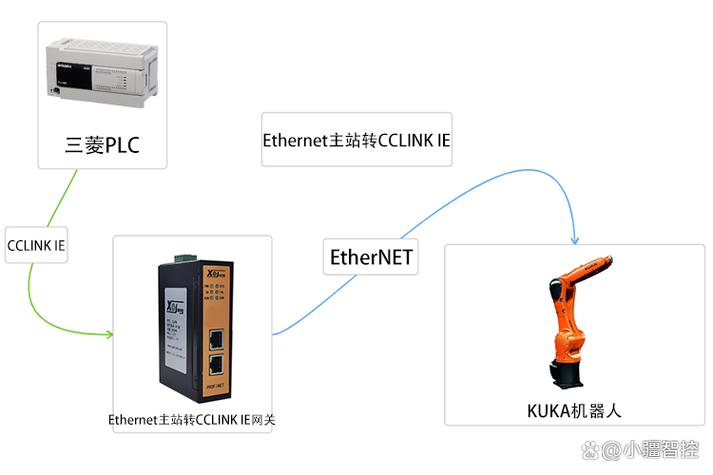

industrial robot arm using CC-Link IE TSN communication
industrial robot arm using CC-Link IE TSN communication

TSN到底牛在哪?——我们现场工程师的真实体验

简单说,TSN让确定性通信和通用以太网流量在同一条线上跑,互不干扰。原理嘛,时间感知整形(802.1Qbv)、帧抢占(802.3br)、时间同步(802.1AS)……一堆协议。但别被这些名词吓到,现场体验才是王道。

去年底,帮一家锂电池后段化成分容线做升级,原方案是EtherCAT加独立信息网,布线乱成蜘蛛网。换成CC-Link IE TSN架构后,主PLC到伺服驱动器、视觉相机、上位机SCADA,全走一根线。循环周期250微秒,同步抖动±20ns以内。我不是夸张——第一次看到示波器抓包,忍不住拍了大腿!✅ 更重要的是,IT那边运维可以直接用VNC远程调试,不用再揣着笔记本蹲机柜旁挨蚊子咬。

还得说个细节:CC-Link IE TSN定义的“遥控寄存器”模型继承了家族基因,用简单的梯形图就能映射,不像某些协议要搞复杂的PDO映射表。这对从CC-Link老设备升级的客户,简直是救命。💡

别急着上马:关于CC-Link IE TSN的Q&A

问:现有CC-Link IE Field设备能直接接入TSN网络吗?

答:不能。CC-Link IE Field(千兆以太网)和IE TSN在帧格式及协议栈上完全不同。不过,CLPA提供了兼容混合站,主站模块可以同时带两种子站,逐步过渡。我经手的一个汽车焊接产线,就是这样分批替换的,两年分三期,投入可控。❗注意,IE Field Basic设备(100Mbps)可以通过转换模块接入TSN,但实时性要评估。

问:TSN是不是完全替代EtherCAT和Profinet的节奏?

答:没那回事。TSN提供的是基础设施能力,上层协议仍然是各家独有的。CC-Link IE TSN采用的是自己的应用层协议,跟Profinet over TSN、EtherCAT G等都会并存。选择哪个,取决于供应商生态、软件工具链和你已有的PLC品牌。我见过太多人跟风换协议,结果付出大量维护费,不值当。

选型纠结?我的一些真心话

选型纠结?我的一些真心话
选型纠结?我的一些真心话

在工控这一行,协议之争从来不只是技术优劣,更是商业生态的角力。CC-Link IE TSN背靠CLPA,会员近4000家,兼容产品不少:三菱、博世力士乐、莫仕、康耐视……但相比Profinet或EtherCAT,国内中小终端厂商的支持还是慢半拍。去年我联系某个国产伺服品牌,TSN版本的驱动器愣是跳票半年。咳,这种痛,只有项目被卡脖子才懂。

可话说回来,如果你产线里日系设备多,或者特别看重无缝IT/OT融合,CC-Link IE TSN真是诚意之作。它的网络配置工具,像三菱的GX Works3,已经做到扫描导入TSN参数,几乎傻瓜化。而且,内置安全功能(CC-Link Safety)和能源管理(CC-Link IE TSN本身就有)叠加,长远看省掉一堆网关。✅

最后唠叨一句:别只看纸面参数。去实验室跑个多媒体并发测试,拿Wireshark抓一抓Qbv门控调度是不是真生效,才是硬道理。工业通信这玩意儿,信谁也不如信示波器。
