能源效率：电机系统节能改造的坑与路

上个月去浙江一家注塑厂，老板拉着我诉苦。换了 18 台 IE4 电机，电费单下来——只降了 3%。他眼睛瞪得老大：“我是不是买到假货了？” 真不是假货。货真价实的 IE4，效率值比老电机高出 5 个点以上。但账单不说谎。问题在哪？

电机能效标签，有时只是一张纸

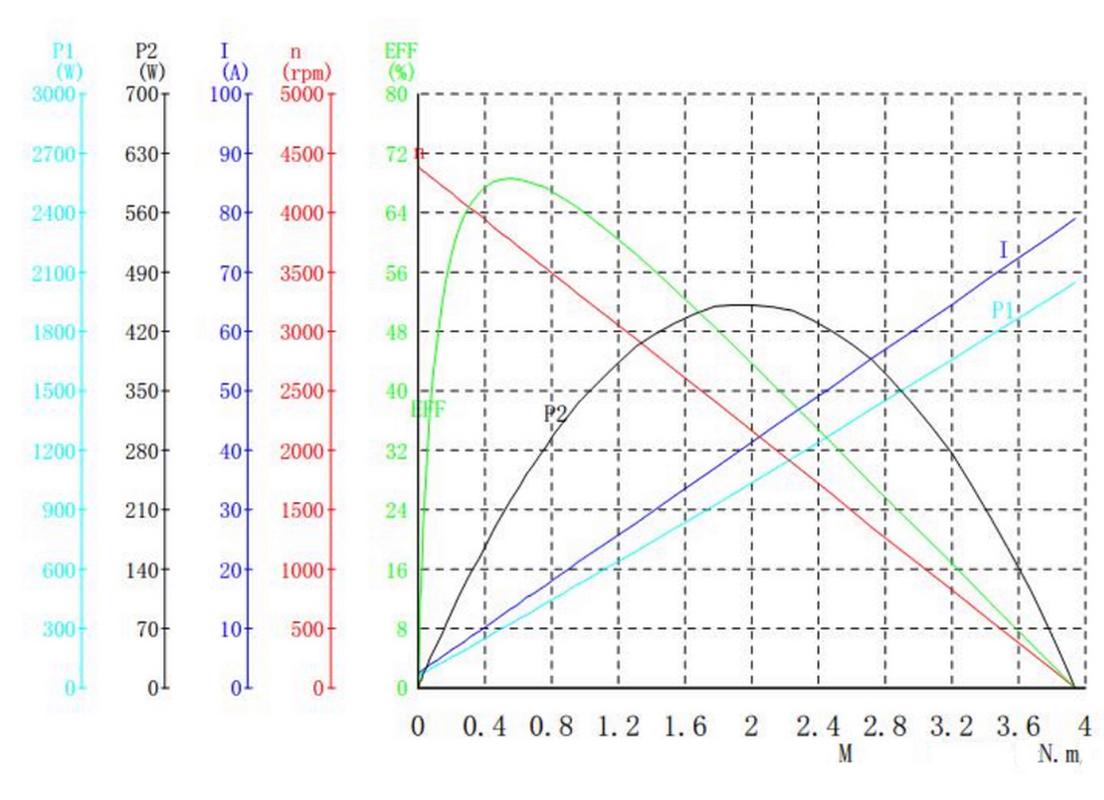

测试台数据永远漂亮。恒转矩、额定转速、标准环境温度——实验室里跑出来的效率，到了现场能打几折？说不好。 前年给一家水泵厂做能源审计，现场测一台标称 94.5% 的 IE4 200kW 电机，实际运行效率只有 89%。负载率长期 <50%，还在工频运行，阀门开度 30% 憋着。这能省电？开玩笑。 IE5 超高效电机 现在吹得很凶。但说实话，对大多数工厂来说，先把系统负载率提上去，比盲目换电机实在得多。一台常年 40% 负载的电机，哪怕换成 IE5，效率曲线也是趴窝的。

可惜，很多采购只看铭牌。买回来就往底座一拧，完事。连基础对中都不做，径向跳动超差，振动加大，轴承半年就完蛋。然后再怪电机质量不行。

变频改造：省钱还是烧钱？

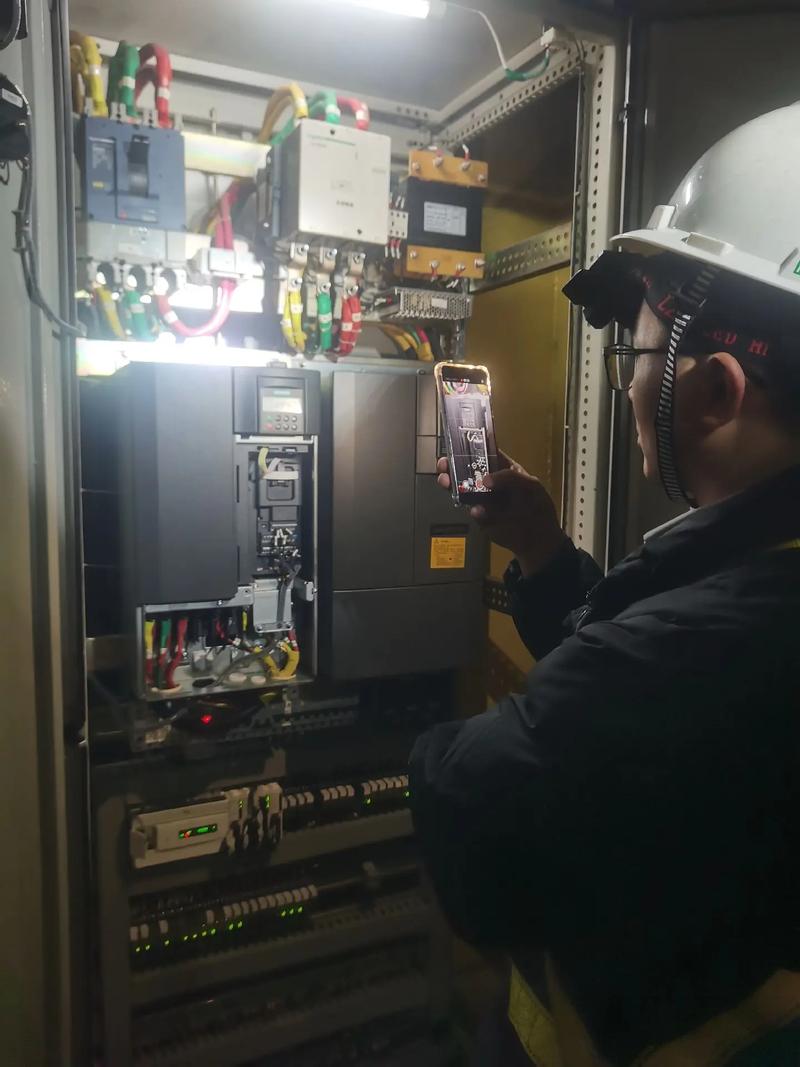

“装变频器啊！” 这几乎是本能反应。风机水泵上变频，确实能省下可观的电能——前提是系统匹配做好了。 我见过太多悲剧。某化工园区循环水系统，4 台 315kW 水泵，上了变频器，没做谐波治理。结果——变压器严重发热，功率因数跌到 0.7 以下，无功罚款一个月多交两万。省的那点电费全贴进去了，还倒赔。 变频器输出侧的 du/dt 也会损伤电机绝缘。普通电机直接上变频，不加强绝缘、不加滤波器，绕组匝间击穿只是时间问题。然后厂家说：“你这工况太恶劣。” 得，又是用户背锅。

话说回来，变频也不是万能药。有些负载根本不需要调速。开环恒压供水，明明用个软启动加调节阀就行，非得上变频，回水压力波动一塌糊涂。 问：我们厂风机 24 小时满负荷转，想上变频节能，靠谱吗？ 答：满负荷工频直接拖，变频省的那点调速损耗根本不够逆变器自身消耗的。这种工况下，老老实实做好风道清理、叶轮改造，甚至换高效叶轮，都比变频实在。效率提升 5% 都比变频省 2% 强。 问：是不是所有旧电机都值得换高效电机？ 答：看运行小时数。年运行 8000 小时的，投资回报期 1.5 年以内，肯定换。如果一年只开几百小时，不如把安装和维护费用省下来。另外，千万别只看电机单体的标称效率，机组效率 才是关键——联轴器、减速机、甚至皮带传动的损耗加起来，有时比电机本体还大。

系统优化，才是被忽视的节能大头

说个真事。 去年接手一个压缩空气系统项目。工厂空压机房 3 台 250kW 螺杆机，常年开两台，气压经常掉到 5.5bar。车间抱怨，于是打算买第四台。 我们没急着订设备。先做了半个月的数据采集。 发现：管道泄漏量高达 35%！末端过滤器堵塞严重，压降 0.8bar。干管设计管径偏小，流速超标。最要命的是，用气需求波动极大，但空压机只有加卸载控制，没有变频调节，也没有足够大的储气罐。 解决方案：堵漏、换过滤器、加大储气罐到 20m³、增加一台小的变速机做基载调节。总共花了不到 40 万。 结果呢？原来两台机卸载时间占比 40%，改造后只开一台半，气压稳稳的 6.0bar，年省电费 70 多万。半年回本。 这还没完。我让他们把空压机余热回收，冬天给车间供暖，夏天空调预热。又多省一笔。 系统思维 这四个字，在能源效率领域价值千金。单点挖潜总有极限，系统耦合才能榨出水分。 可现实是，多数工厂节能，就是“专项办”催着“设备部”赶紧落实。指标压下来，换个电机、上个变频算交差。没人有时间看整个工艺参数：流量到底需要多少？压力裕度是否过大？温度设定是否太保守？这些调整几乎不花钱，效果却远超硬件替换。

另外，别忘了 功率因数。低压侧集中补偿往往不够用了，特别是变流设备多的地方。局部就地补偿，哪怕只是给大电机挂个小电容柜，无功电费就能下降一截。这笔账，很多电力科居然没算过。 还有个小窍门——电机永磁化改造。老异步电机，转子改装永磁体，变成自启动永磁同步机。效率能提升 3-5 个百分点，比换新机便宜一半。不过这玩意儿对工艺要求高，找靠谱厂家才行。我见过转子贴磁钢用胶水糊弄的，运行没多久磁钢脱落，定子扫膛。 💡 最后一组快问快答： 问：我们厂想做能效诊断，找谁靠谱？ 答：别迷信免费能源审计。真有用的审计，需要携带精密功率分析仪、热成像仪、流量计，至少连续采集一周数据。有些机构走马观花半天，出的报告全是套话，节能措施就是“建议采用高效设备”。这种报告拿来擦桌子都嫌滑。 问：有没有什么简单立竿见影的节能措施？ 答：有。检查所有三相异步电机的电压不平衡度，超过 1% 要处理。调整皮带张力到适中，过紧过松都费能。清理散热风道，电机温升降低，铜耗就小。这几个动作不花钱，做好了全年省 3-5% 不难。 当然，所有这些都要结合生产节拍。能源效率最终是为制造服务。有些厂为了节能，把循环水温度上限压低，结果产品质量不稳定，返工率飙升。那就本末倒置了。 ❗ 工业节能，最怕的就是“一刀切”。每个工厂的负荷特性、运行模式、产品要求都不一样。拿一套标准化方案硬套，十个有八个要失败。 前几天一个老电工跟我说：“省电这事，就像减肥——得找到自己胖在哪，才能对症下药。别人跑步瘦了，你跟着跑，没准膝盖先废了。” 话糙理不糙。 ✅ 所以，回到开头那个注塑厂老板的问题。后来我们帮他重新整定了油泵参数，优化了加热圈保温，给 3 台主电机加装了负荷跟随控制。两个月后，电费降了 17%。他没再怀疑电机是假货，反而请我们喝了顿大酒。 路还长着呢。
