逆向工程:我如何从一把破旧扳手挖出德国人的设计秘密

那天我拿着卡尺,对着那件进口的液压阀块发呆。领导说,就三天,把它给我抄出来。说实话,干逆向这行十几年,每次听见“抄”这个字心里还是有点不舒服——我们做的是逆向工程,不是山寨,对吧?可市场不等人,原厂交期18周,产线停一天就是六位数损失。
工业零件逆向工程三维扫描
工业零件逆向工程三维扫描
这台阀块内部流道复杂得让人骂娘。传统测绘?那些交叉孔、相贯线,卡尺根本伸不进去。我直接把它抱上了工业CT,0.5微米的焦点,转了几圈,内部结构清清楚楚。断层扫描数据灌进VGStudio,看着那些致密铝合金里的微小气孔,突然觉得这玩意儿在德国人手里也不是完美无缺嘛。

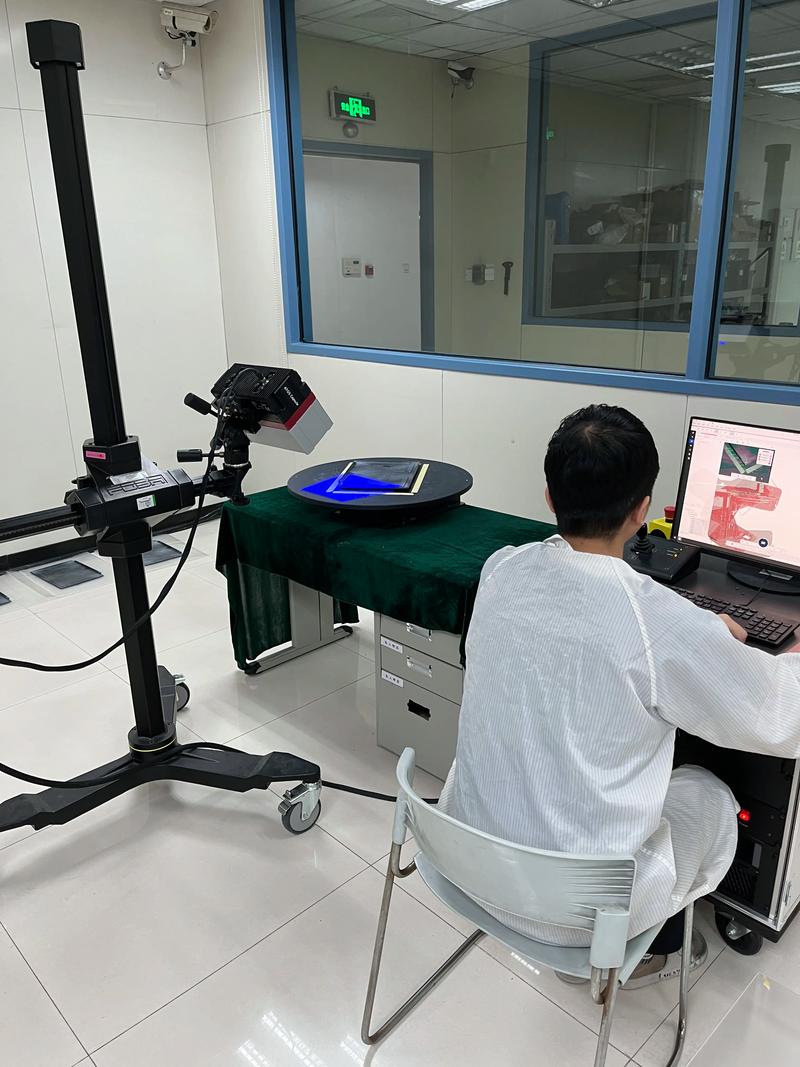

三维扫描:你以为只是“嘀”一下?

三维扫描:你以为只是“嘀”一下?
三维扫描:你以为只是“嘀”一下?
外行总以为逆向工程就是拿个扫描仪绕一圈就完事。真要这么简单,满大街都是高精度模具了。光是喷粉这一步就够新手喝一壶——反光表面、深色工件,不喷粉?哈,等着点云出现大窟窿吧。后来我们用激光手持扫描,配合摄影测量定位大尺寸框架,误差控制在±0.03mm以内。数据预处理的时候,删除噪点、精简点云、对齐坐标,搞了整整一上午。 说实话,这时候我开始烦那个阀块上密密麻麻的安装孔。德国人把螺纹底孔、沉头孔都设计成非标尺寸,摆明了防着你逆向。不过这种小心思反而让我来劲——你越藏,我越要扒出来看。

从点云到CAD:重建的不是模型,是设计意图

很多人栽在这一步。点云拟合出曲面,直接生成实体,以为大功告成。结果发现装配干涉,圆角变形,配合面光洁度根本不对。你得去想,设计师当初为什么给这里加个加强筋,为什么流道拐弯处是渐变截面——那是流体力学模拟的结果。逆向不是复刻几何,是还原功能。 我用了两天在SolidWorks里啃这块骨头。主要基准面先定好,然后截面曲线一条条拉,越是自由曲面越要耐得住性子。有些磨损严重的区域,还得参考对称面或相邻特征推断原始尺寸。对了,公差带分析一定要做——原文物可能因热处理变形,你照抄就死定了。 问:逆向出来的模型直接拿去加工会出问题吗? 答:绝对会。就说我们这个阀块,扫描数据里螺纹孔直径量出来是10.2mm,你以为是M10?德国人原图肯定是10.0mm,那0.2是电镀层厚度加上测量噪声。如果不考虑镀层补偿,螺纹配合会过松。还有材料,光谱仪打一下,原来是AlSi10Mg,你得用同样牌号的铝锭,热处理参数去查AMS标准,否则耐压测试爆掉别怪我。

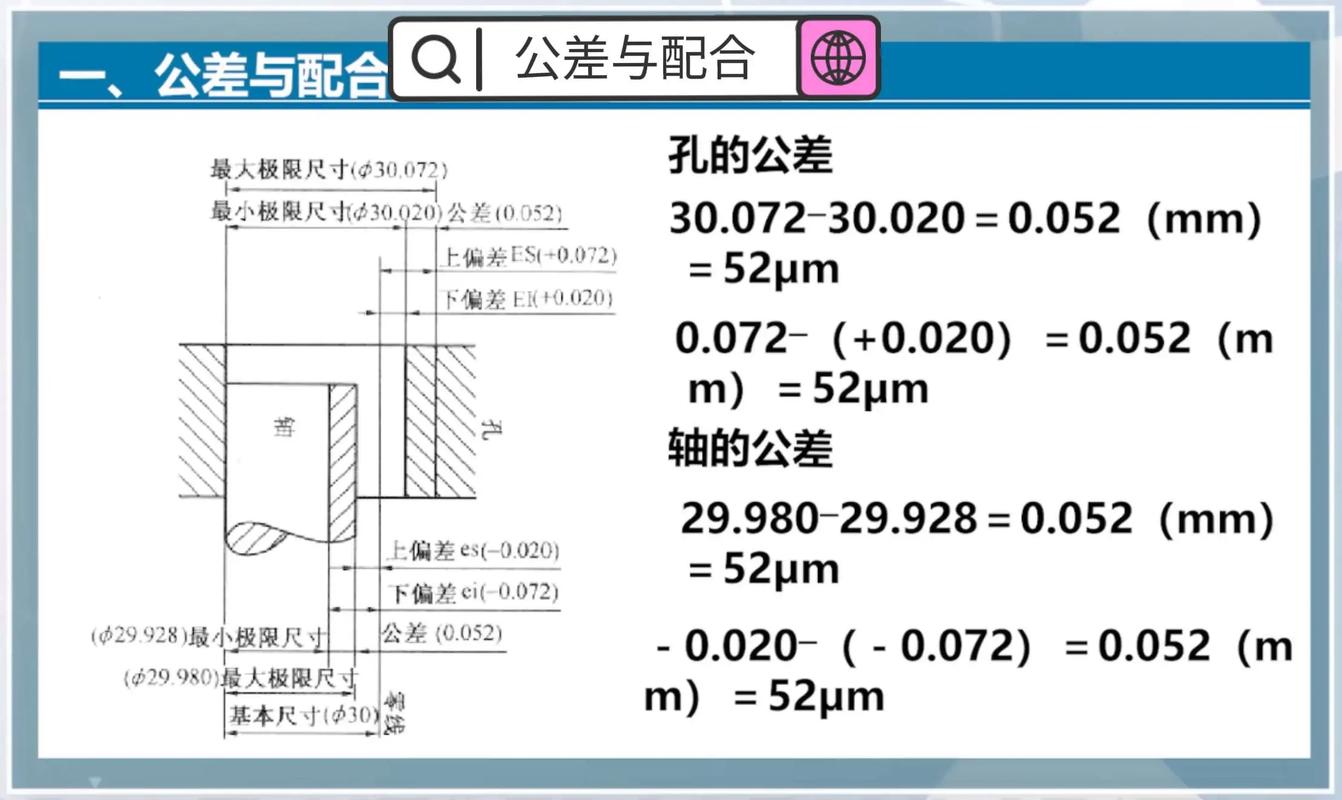

逆向工程公差分析与设计意图还原
逆向工程公差分析与设计意图还原

当逆向遇上仿制:你不能只当复印机

纯粹复制是违法的——如果涉及专利保护。所以聪明一点的玩法是“二次创新”:搞清原产品的弱点,改进它。那次我们逆向某个德国液压夹头,发现密封圈沟槽设计过深,用了两年就内泄。我们重新计算压缩比,改了沟槽尺寸,寿命反而超过原厂。客户不知道这些,以为我们只是做了国产化替代,其实我们做了优化。 问:逆向工程如何规避知识产权风险? 答:这是个敏感地带。简单说,你测绘画图用于维修、教学,通常没问题。但商业化量产,必须确保没有侵犯发明、外观专利。我们一般先做FTO检索,再通过改变实现方式、结构原理来绕开。有时故意保留原模型的几何数据,但采用不同材料或工艺,也能形成新的技术方案。最关键的是,别傻到连激光打标都原样复制——那简直是法庭上的呈堂证供。 这几年,逆向工程在工业领域越来越依赖多传感器融合。光学扫描捕获外形,CT搞定内部,三坐标测量关键尺寸,然后一切数据丢进PolyWorks里做全局对齐。有时候看着屏幕上那个彩色的偏差色谱图,真的会感叹技术的力量。但永远别忘了,软件给不了你经验——比如那个阀块的油路,我敢打赌原设计师一定在现场调试过多次,才留下那处不起眼的引流槽。逆向工程到最后,拼的是你对制造工艺的理解深度。
